Courbes de performance

Les figures suivantes présentent les caractéristiques de
débit et les plages de performance des variantes MIXIT et
des circulateurs utilisables. Elles permettent de vous
guider à dimensionner et sélectionner votre solution
MIXIT.
Plage de débit réglable
[l/h]
20000
10000
5000
2000
1000
500
200

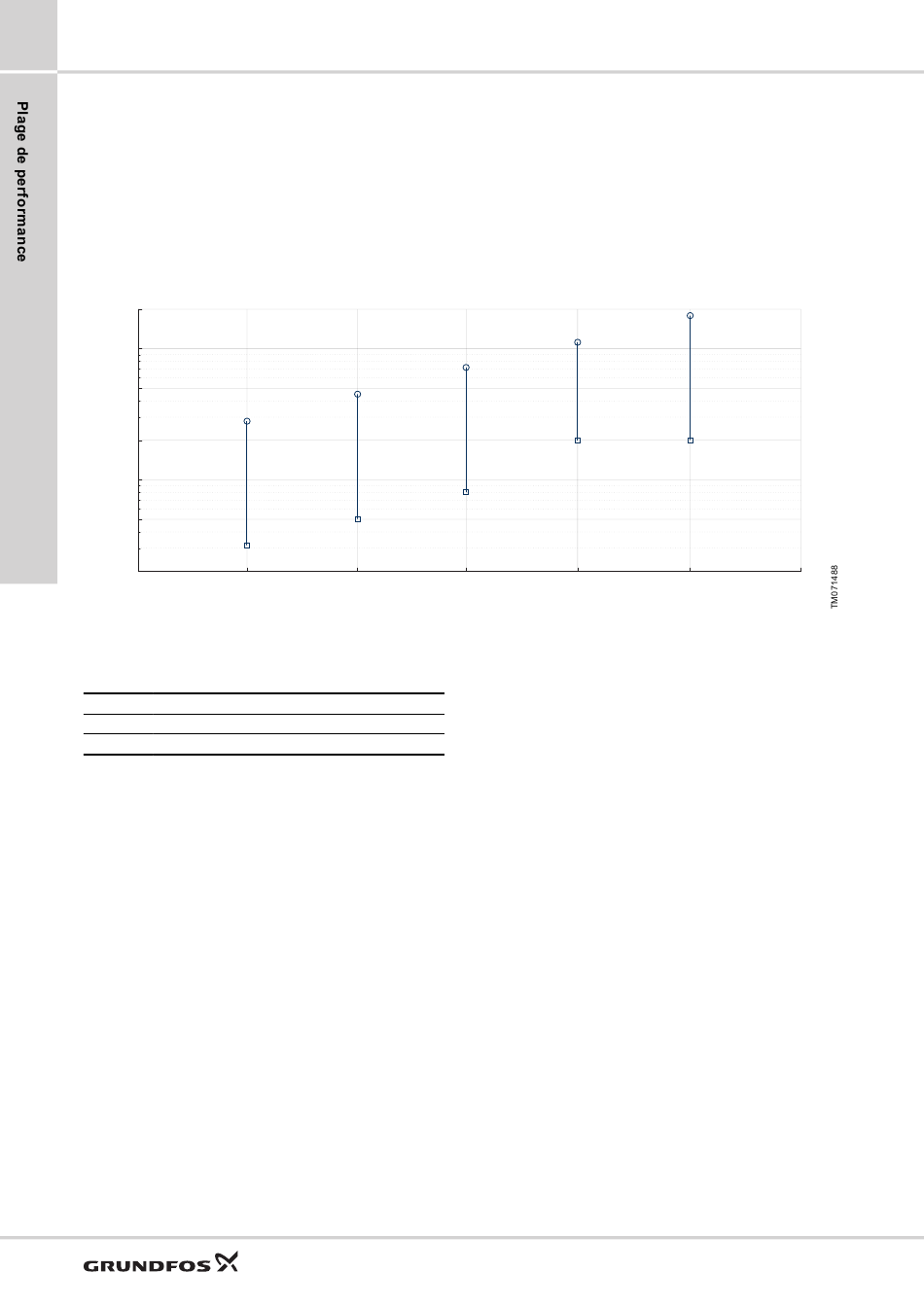

Plage de débit réglable pour MIXIT fonctionnant comme une vanne d'équilibrage 2 voies indépendante de la pression à
∆p = 20 kPa
v100
Axe Valeur
Y Débit primaire, Q [l, h]
X Variante MIXIT
Le graphique présente la plage de débit réglable pour le
MIXIT fonctionnant comme une vanne d'équilibrage à
2 voies indépendante de la pression.
Le débit maximal est donné pour ∆p
8
DN 25 - 6.3 DN 25 - 10
= 20 kPa.
v100
DN 32 - 16 DN 40 - 25
MIXIT
DN 50 - 40
