3 Installation mécanique
Ce chapitre détaille l'installation mécanique de la MX 43 et des modules
numériques. Pour les versions en coffret, voir chapitre 14.
Centrale de mesure
3.1.1
Localisation
MX 43
La
sera installée dans un local hors de toute présence d'atmosphères explosives, hors
exposition directe du soleil, à l'abri de l'humidité, des poussières et des écarts de température.
Elle sera de préférence placée dans un endroit sous surveillance (poste de garde, salle de
contrôle, salle d'instrumentation).
3.1.2
Fixation du coffret mural
L'accès de la centrale sera dégagé en face avant, de manière à faciliter les réglages, la
surveillance et le câblage. Un espace de 400 mm est nécessaire en face avant de la
vue de l'ouverture de la porte.
(*) patte de fixation arrière comprise.
11
CENTRALE DE MESURE NUMERIQUE ET ANALOGIQUE
MX 43

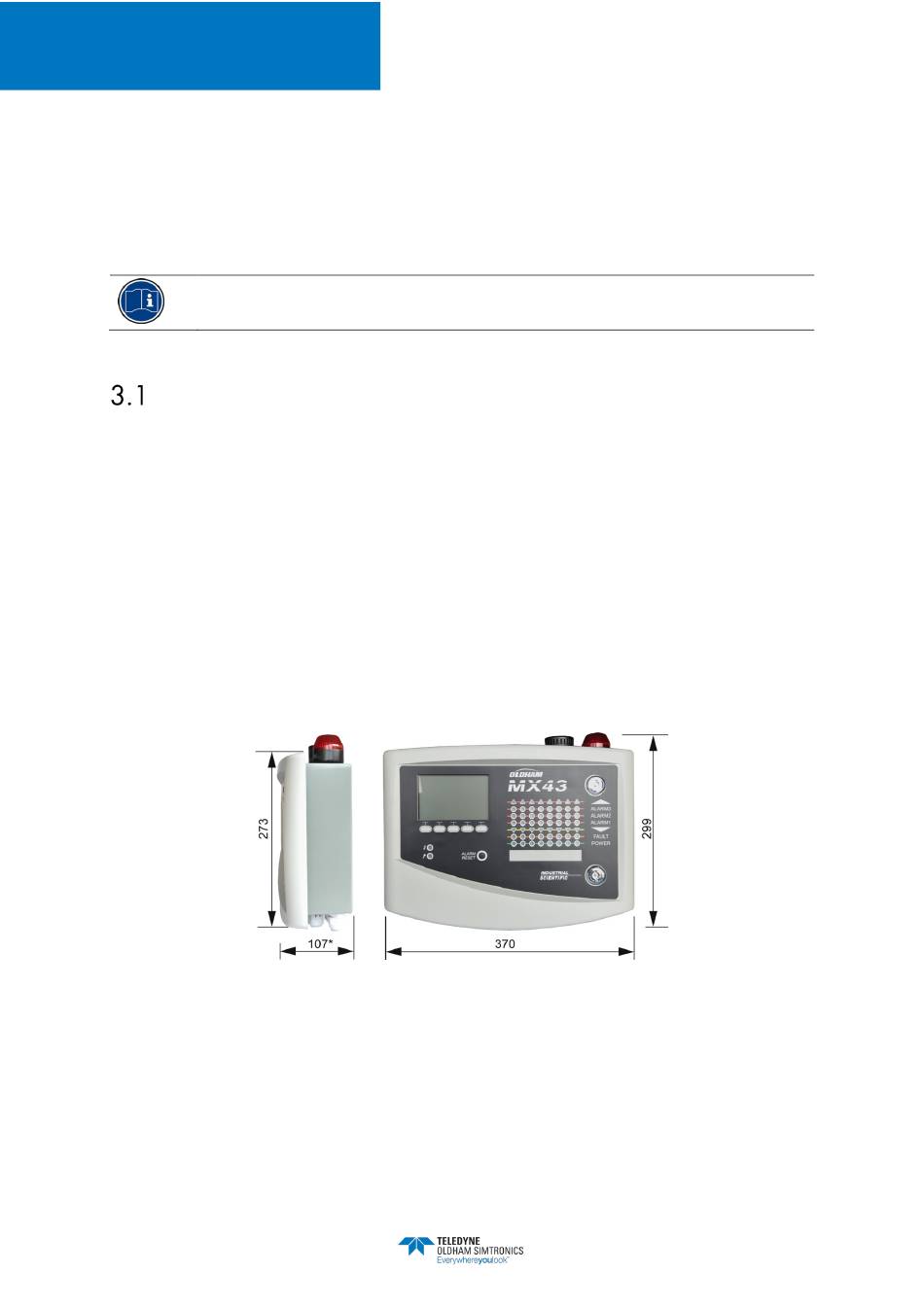

Figure 5 : encombrement en version murale.
MX 43
Manuel d'utilisation
MX 43
en
NPM43FR
Revision K.1
