3 Installation mécanique
3.1
Centrale de mesure
3.1.1
Localisation
MX32v2
La
est prévue pour une utilisation en intérieur et sera installée dans un local hors de
toute présence d'atmosphères explosives, hors exposition directe du soleil, à l'abri de
l'humidité, des poussières et des écarts de température. Elle sera de préférence placée dans un
endroit sous surveillance (poste de garde, salle de contrôle, salle d'instrumentation).
3.1.2
Fixation du coffret mural
L'accès à la centrale sera dégagé de manière à faciliter les réglages, la surveillance et le
câblage. Un espace de 400 mm est nécessaire en façade en vue de l'ouverture de la
Utiliser trois vis de fixation 4 x 25 mm pour la fixation du boîtier.

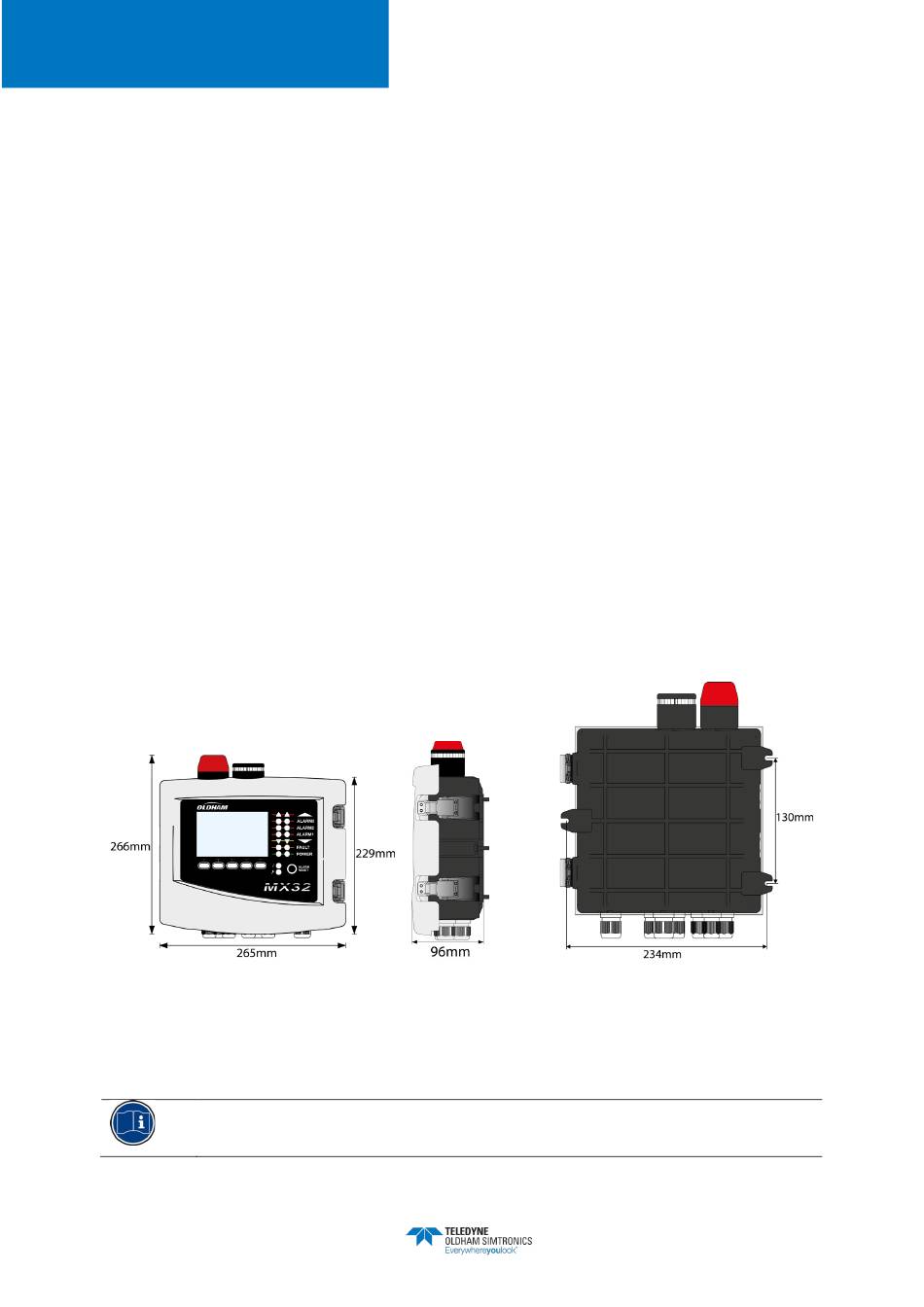

Figure 4 : encombrement d'une
3.2
Détecteurs de gaz
Se référer au manuel livré avec chaque capteur.
NP32V2FR
Revision: D.0
CENTRALE DE MESURE NUMERIQUE ET ANALOGIQUE
MX32v2
MX32v2
MX32v2
MANUEL D'UTILISATION
MX32v2
MX32v2
Figure 5 : fixation de la
.
