4.1.2 Vue interne carte mère

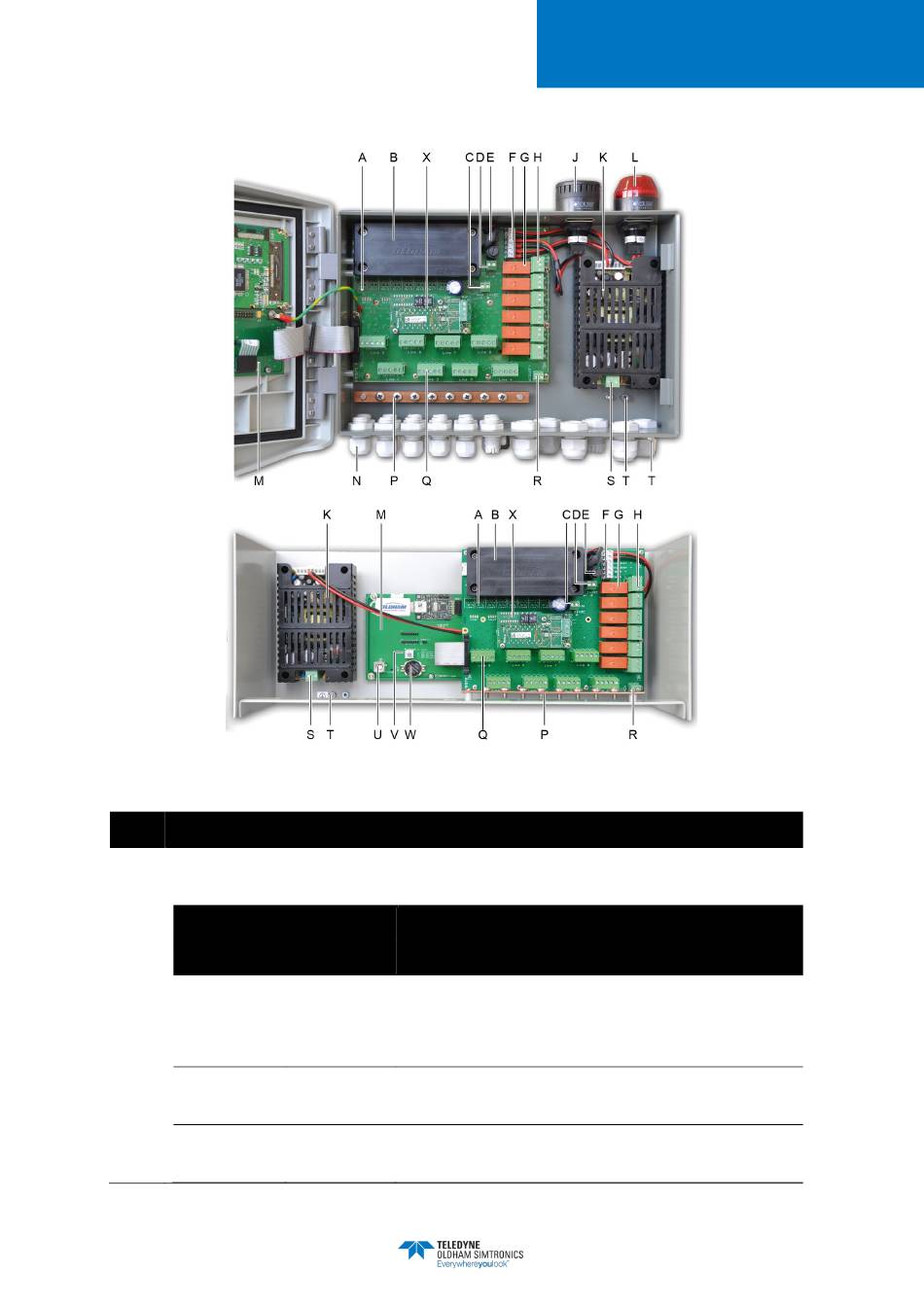

Figure 10 : vue interne en version murale (haut) et rack (bas).
Rep. Fonction
A. Voyants LED d'état de communication numérique. L'information affichée par chaque
couple rouge-vert de diode d'une ligne s'interprète comme suit :
Etat LEDs
Rouge
Scintillement
rapide
Scintillement
irrégulier
Clignote
1x/sec
16
Signification
Verte
Scintillement Fonctionnement normal de la ligne
rapide
• Tx : demande de communication
• Rx : réponse du ou des modules numériques.
Scintillement Mauvaise qualité de la communication avec au moins
irrégulier un module
Eteinte Défaut de communication : absence ou défaut des
modules de la ligne
