• Dès appui sur le bouton Sélectionné, appuyer sur Gaz étalon pour entrer sa
valeur au moyen des touches ↑↓. Valider par Entrée.
Note : Seuls les capteurs analogiques non équipés d'un afficheur local peuvent
être calibrés depuis la centrale MX 43. Pour les autres capteurs, le menu « Sel.
Capteur » permet seulement de les passer en mode calibrage afin qu'ils ne
déclenchent pas d'alarme lors de leur calibration manuelle.
• Appuyer sur Echap pour lancer la procédure d'enregistrement des mesures des
capteurs à étalonner. Poursuivre au paragraphe « 2 Enregistrement ».
E. Affiche la valeur du gaz étalon.
2. Enregistrement
• Oui : lance l'enregistrement des mesures d'étalonnage des capteurs sélectionnés. A partir
de ce moment, toutes les mesures d'étalonnage seront enregistrées pour ces capteurs.
Démarrage enregistrement
peut débuter.
Pour un capteur dont la cellule a été changée, il est important de régler localement le capteur
pour obtenir 4-20 mA en sortie, correspondant à la gamme du capteur.
Pour les capteurs connectés sur le module d'entrées analogiques, réaliser les réglages
directement sur le module (voir page 38.)
Attention : lors des calibrages, le gaz étalon doit être injecté au moins pendant trente
secondes.
• Non : abandonne la procédure d'enregistrement.
3. Fin d'enregistrement
• Oui : L'étalonnage des capteurs étant terminé, valide la fin de l'enregistrement des mesures
d'étalonnage des capteurs préalablement sélectionnés. A partir de ce moment, aucune
mesure d'étalonnage n'est enregistrée. « Arrêt enregistrement » est alors affiché.
• Non : abandonne la procédure de fin d'enregistrement.
56
A B
D

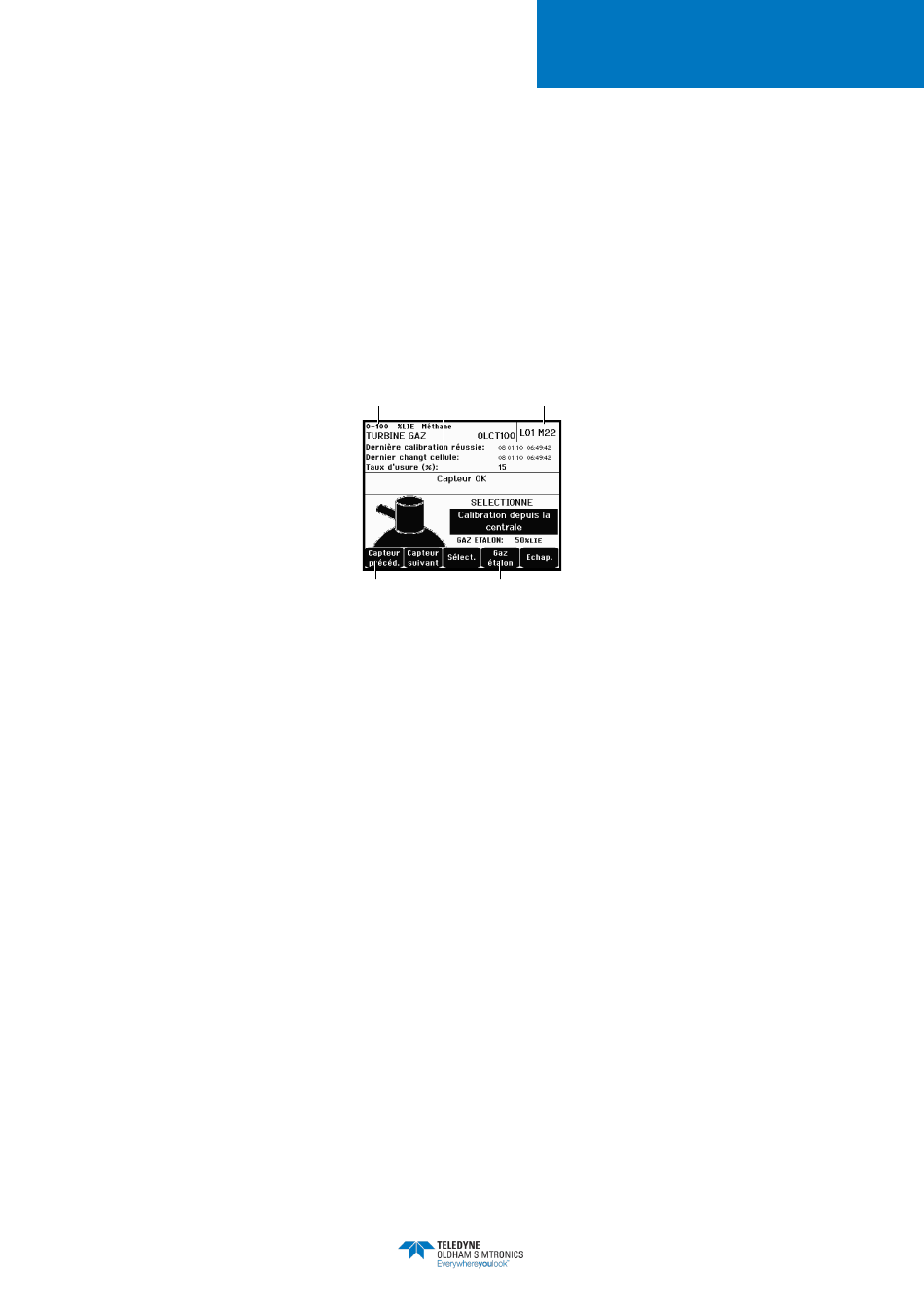

Figure 48 : exemple d'écran « Sel capteurs ».
