4.1.3
Vue interne carte microcontrôleur

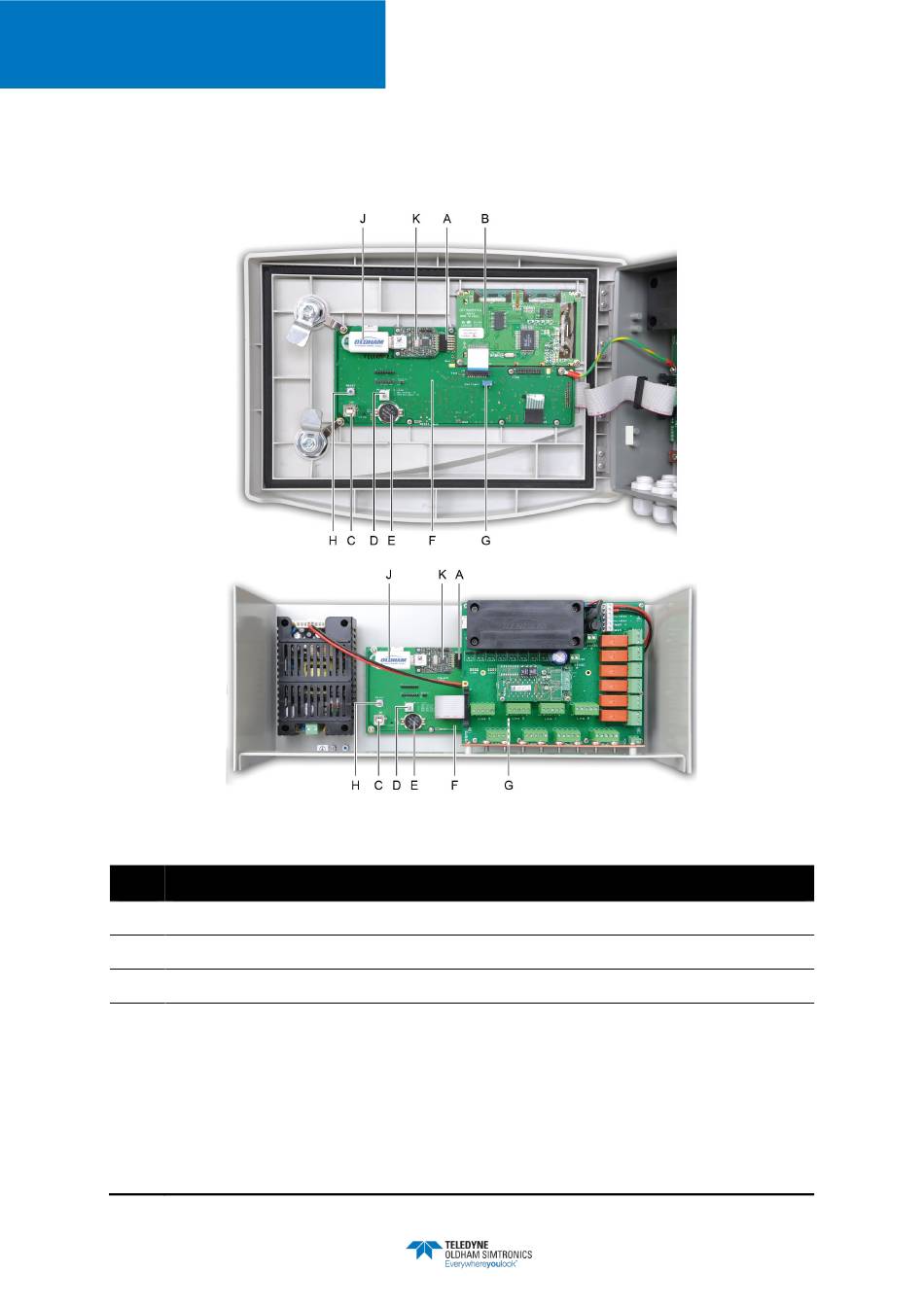

Figure 11 : vue interne en version murale et rack – carte microcontrôleur et afficheur.
Rep.
Fonction
A.
Connecteur de liaison clé USB vers carte microcontrôleur
B.
Carte afficheur graphique LCD
C.
Port USB de programmation de la MX 43
D.
Sélecteur de programmation (ou modes)
0.
Fonctionnement normal de la MX 43
1.
Transfert des informations de paramétrage depuis le PC vers la MX 43
2.
Transfert des informations de paramétrage depuis une clé USB vers la MX 43
3.
Mise à jour du logiciel interne de la MX 43 depuis un PC. La MX 43
redémarrera automatiquement.
