4. Validation
Permet le réglage et la validation du zéro et de la sensibilité des détecteurs une fois l'étalonnage
effectué.

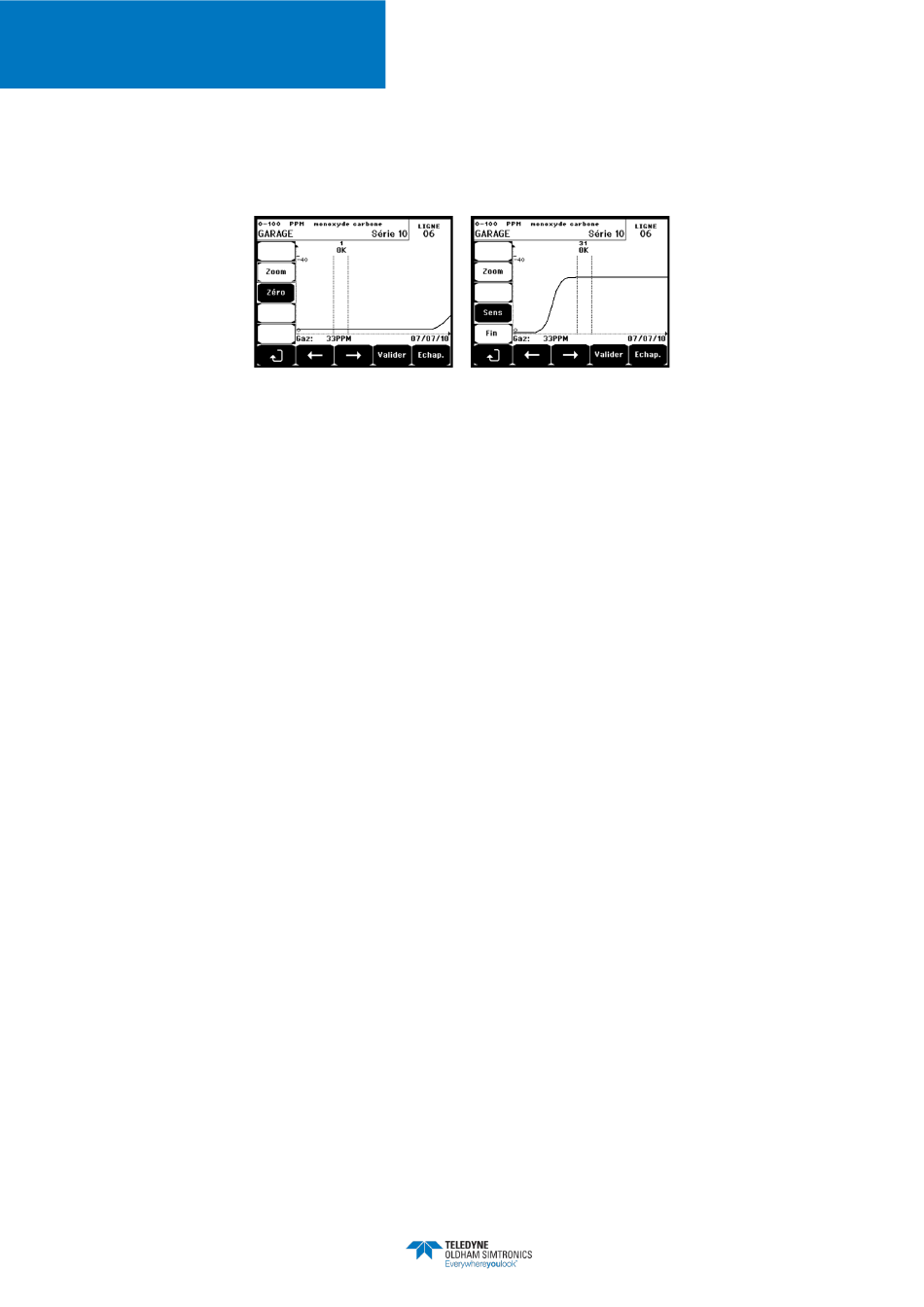

Figure 49 : Réglage du zéro (gauche) et de la sensibilité (droite).
Mode opératoire
Sélection du capteur
1. Sélectionner le capteur à étalonner à l'aide des touches Capteur précéd. et Capteur
suivant et appuyer sur Valider.
Réglage du zéro
1. La commande Zoom est active.
2. Sélectionner la zone de la courbe qui vous intéresse avec les touches  et . Appuyer
sur Zoom + jusqu'à activation de la commande
curseur de façon à faire apparaître la mention OK indiquant que la plage retenue est
suffisamment stable.
3. Appuyer sur  pour sélectionner le libellé Zéro.
4. Confirmer le réglage de zéro par appui sur Valider zéro.
5. Le libellé Sens (pour sensibilité) est désormais actif.
Si la sensibilité n'est pas à régler, appuyer sur  et sur FIN, au message « Voulez-vous ne
régler que le zéro du capteur ? », appuyer sur Valider calib. Seul le zéro du capteur vient
d'être effectué.
Si la sensibilité est à régler, continuer directement au paragraphe suivant.
Réglage de la sensibilité
1. La commande Sens est active.
2. Sélectionner la zone de la courbe qui vous intéresse avec les touches  et . Appuyer
sur Zoom + jusqu'à activation de la commande Sens. Ajuster éventuellement la position du
curseur de façon à faire apparaître la mention OK indiquant que la plage retenue est
suffisamment stable.
3. Confirmer le réglage de la sensibilité par appui sur Valider sens.
