D'autres raccordements sont possibles avec l'afficheur déporté DIRIS Digiware D, se référer à sa notice pour plus
de détails.
9 .2 .3 . Raccordement avec l'afficheur déporté DIRIS Digiware D-40
Dans une liaison RS485, un afficheur déporté DIRIS Digiware D-40 est un produit esclave du bus RS485 et se
connecte au bus DIRIS Digiware.
Les règles suivantes devront être respectées :
• Une résistance 120 Ω ajoutée en début de liaison RS485
• Une résistance 120 Ω ajoutée en fin de liaison RS485
• Une terminaison ajoutée en fin de bus Digiware.

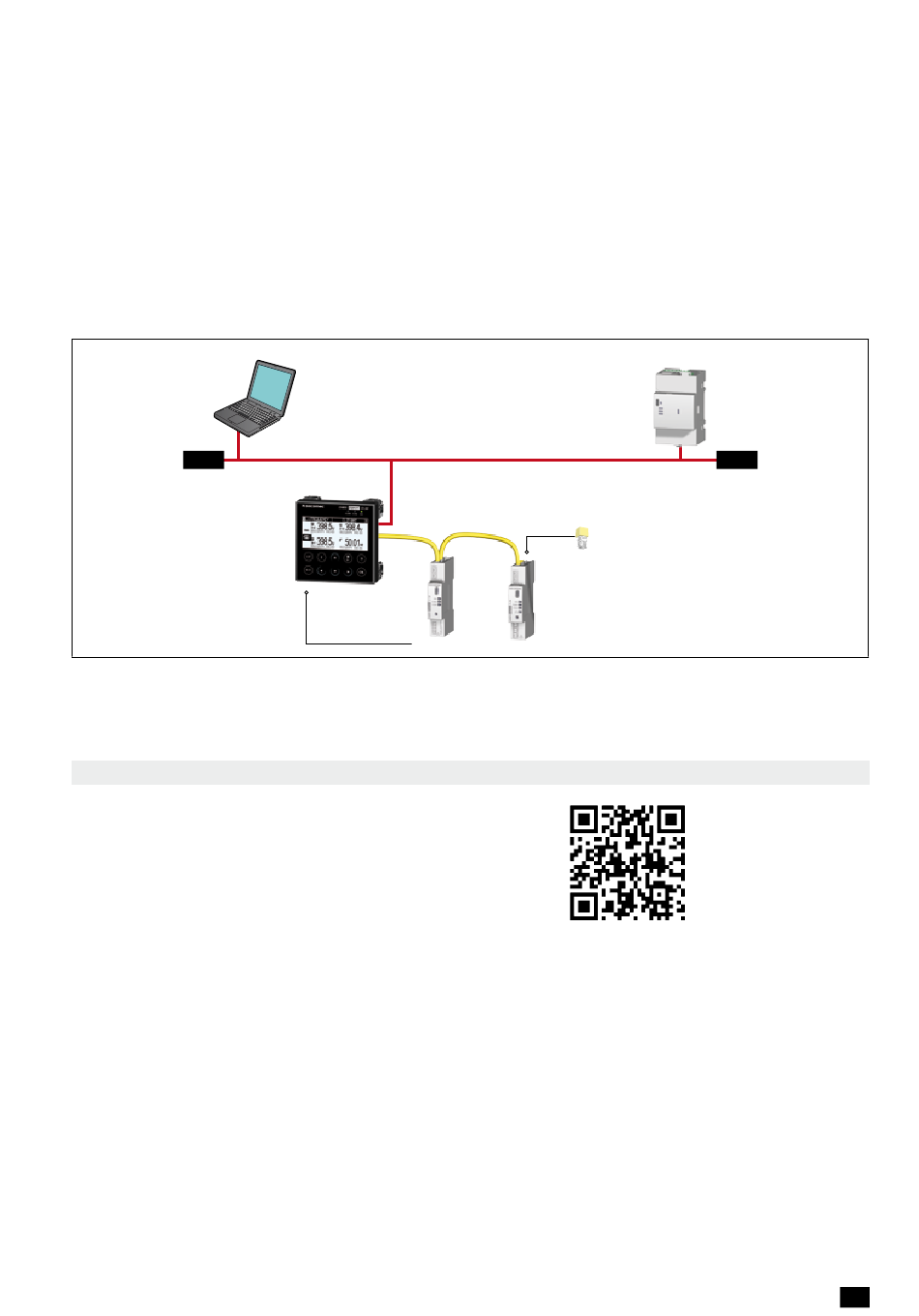

Exemple de raccordement :
PC
RS485
120 Ω
120 Ω
Bus Digiware
Terminaison
Bus Digiware
DIRIS Digiware D-40
32 produits peuvent être visualisés sur l'afficheur DIRIS Digiware D-40.
9.3. Tables de communication
Les tables de communication Modbus et les explications
associées sont disponibles à la page documentations du DIRIS
Digiware sur le site internet SOCOMEC à l'adresse suivante :
www.socomec.com/en/diris-digiware
FR
39
DIRIS DIGIWARE DC - 545 830 B - SOCOMEC
