7. FONCTIONNEMENT

7.1. Principe général
Étape 1
Étape 2
Étape 3
Étape 4
Étape 5
Étape 6

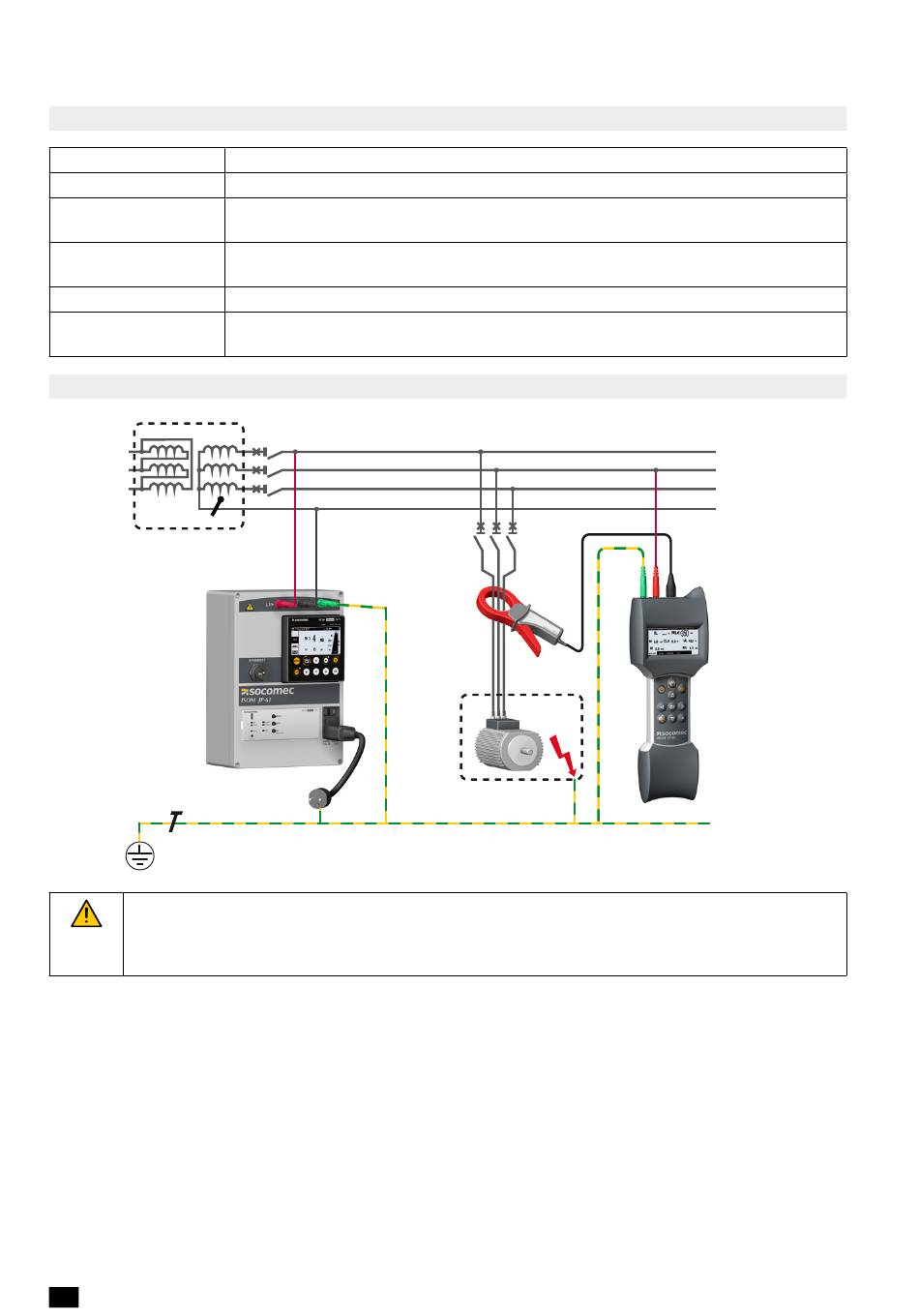

7.2. Raccordement

Déconnecter CPI et existant avant toute intervention avec ISOM JP-61. Plage de tension réseau
surveillé AC 24 ... 480 V / DC 24 ... 480 V. Si l'appareil est relié pour des raisons d'exploitation par les
bornes L1, L2 à un réseau IT sous tension, la borne KE ne doit pas être séparée du conducteur de
protection (PE). KE et FE ne doivent pas être séparées du conducteur de protection (PE).
1. Connecter la borne KE au conducteur de terre de protection de l'installation
2. Câbler les bornes L1/L2 sur 2 conducteurs actifs
3. Connecter la prise secteur (veiller à ce que la terre de connexion de l'alimentation auxiliaire d'ISOM JP-61 est
commune à la terre de protection du réseau IT surveillé)
4. Raccorder la pince ampéremétrique
5. Enserrer tous les conducteurs actifs à mesurer dans la pince
6. Raccorder une phase et la terre sur le FP-60 (cette étape n'est pas necessaire en mode de mesure unique du
courant de localisation)
7. Exploitation de la pince (voir sections suivantes)
18 FR
Câblage
Calibration de la pince
Mesure de l'isolement au niveau de l'injecteur + configuration du profil réseau
(distribution, contrôle-commande)
Enregistrement de la valeur d'isolement lue sur le CPI en place ou sur ISOM JP-61 dans
le localisateur FP-60
Démarrage injection
Exploitation de la pince pour vérification des niveaux d'isolement départ par départ et
localisation des défauts d'isolement
I R
F
L
L1
L2
L3
N
PE
