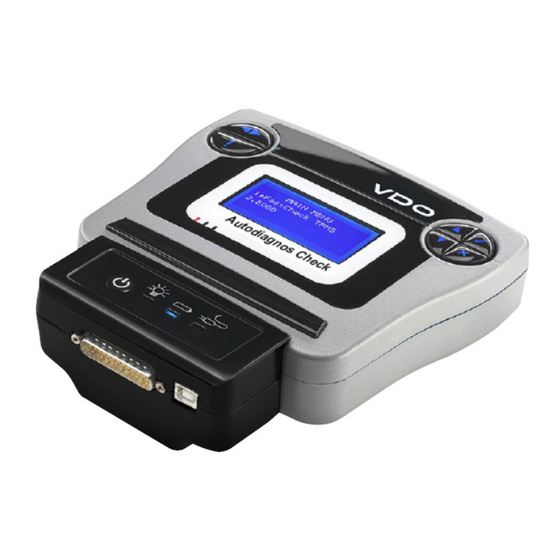

VDO ContiSys Check Manuel D'instructions
  1. Manuels
  2. Marques
  3. VDO Manuels
  4. Équipement de test
  5. ContiSys Check
  6. Manuel d'instructions
VDO ContiSys Check Manuel D'instructions

VDO ContiSys Check Manuel D'instructions

Masquer les pouces Voir aussi pour ContiSys Check:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
ContiSys Check
Manuel d'instructions
04/2017 - FR

Publicité

Table des Matières
loading

Manuels Connexes pour VDO ContiSys Check

Sommaire des Matières pour VDO ContiSys Check

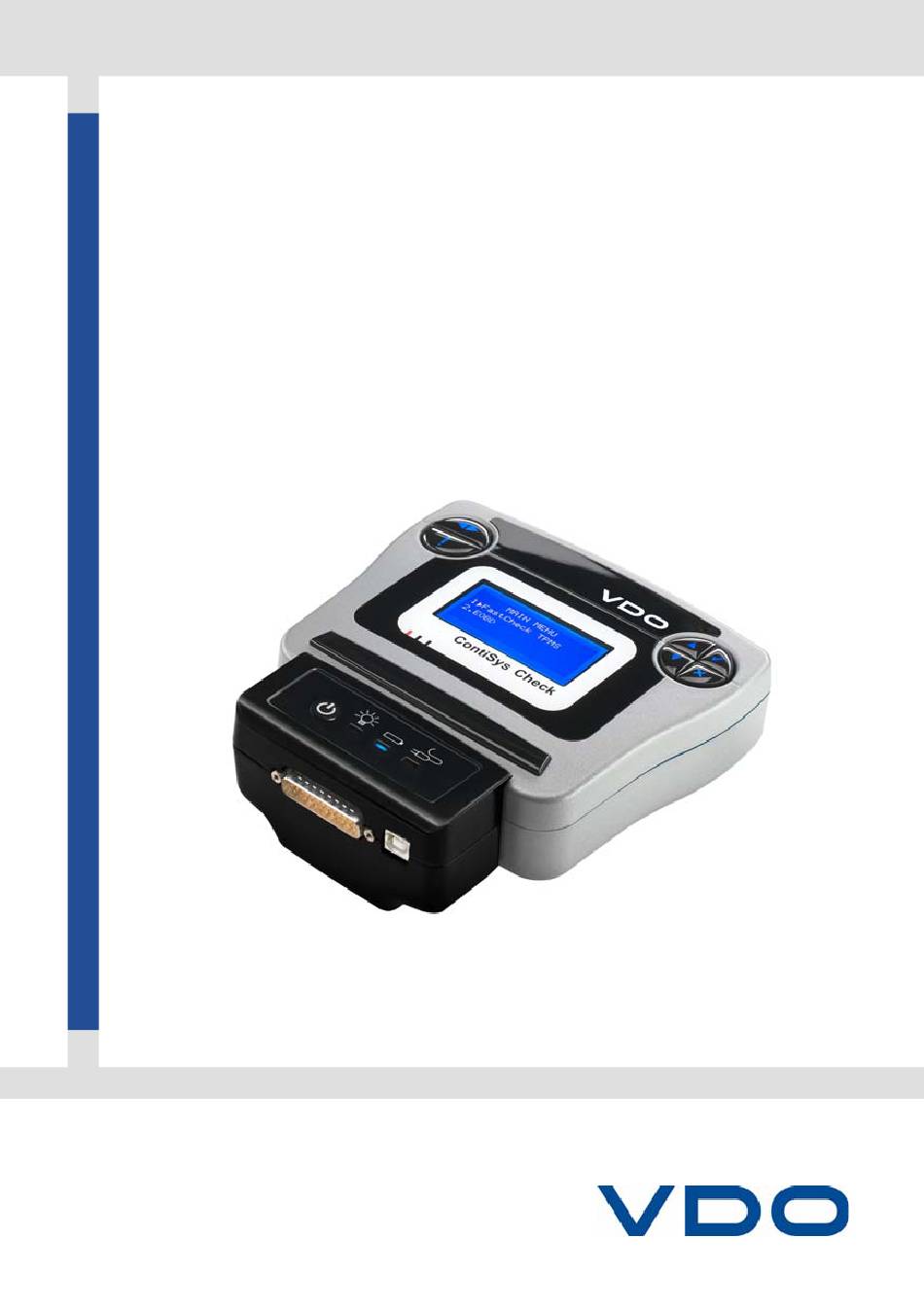

  • Page 1 ContiSys Check Manuel d'instructions 04/2017 - FR...

  • Page 3: Table Des Matières

    Consignes de sécurité ..........7 Problèmes de communication........7 Application TPMS Qu'est-ce que TPMS ?..........8 Le TPMS ContiSys Check, qu'est-ce que c'est ?..8 Apprendre à connaître votre TPMS ContiSys Check 9 Utiliser votre TPMS ContiSys Check ...... 10 Application EOBD Qu'est-ce que l'EOBD ..........
  • Page 4 Table des Matières Menu utilisateur Généralités ............117 Sécurité..............119 Faisceau iMUX (MAJ vers micrprog) ..... 121 Informations générales Nettoyage .............. 122 Mises à jour du logiciel .......... 122 Spécifications............123 Déclaration de conformité........123 Annexe A: Glossaire Glossaire des termes..........125 Annexe B: Câbles Identification des câbles ........

  • Page 5: Introduction

    OM1563 Les applications disponibles sur l'outil d'entretien ContiSys Check dépendent de la version logicielle installée. On compte actuellement neuf applications disponibles. EOBD ·...
  • Page 6 Introduction FastCheck Batterie · FastCheck Batterie permet d'enregistrer le remplacement d'une batterie sur les véhicules équipés de la fonction Arrêt/redémarrage ou d'un système de gestion de batterie. FastCheck Climat · La fonction FastCheck Climat permet de lire et de supprimer tous les codes d'anomalie enregistrés par le système sélectionné.
  • Page 7 Dans le cadre du processus d'enregistrement, vous devrez télécharger la Console de gestion sur le site web. Le système vérifie la version logicielle du ContiSys Check, et si une nouvelle version est disponible, l'outil est mis à jour. Ce service peut être utilisé gratuitement une fois.

  • Page 8: Contenu Du Kit

    Introduction Contenu du kit Kit ContiSys Check OM1658 Kit ContiSys Check 1. ContiSys Check 2. Câble de mise à jour de logiciel USB 3. Câble EOBD 4. CD-ROM contenant le manuel d'utilisation 5. Mallette de rangement...

  • Page 9: Écran

    Introduction Écran L'outil d'entretien est équipé d'un écran rétroéclairé à cristaux liquides permettant d'afficher quatre lignes de texte contenant jusqu'à vingt caractères. Claviers Le ContiSys Check est commandé par deux claviers. Clavier gauche OM1571 Légende Fonction Défilement vers la gauche et la droite.

  • Page 10: Connexion

    2. Prise de connecteur USB La prise du connecteur USB se trouve sur le bord inférieur de l'ContiSys Check et sert à le connecter à un PC pour télécharger les mises à jour logicielles.

  • Page 11: Consignes De Sécurité

    Introduction Consignes de sécurité Les consignes ci-dessous sont destinées à assurer la sécurité de l'opérateur, et à éviter tout endommagement du circuit électrique et des composants électroniques du véhicule Equipement - Avant de commencer une procédure de diagnostic sur le véhicule, vérifiez que l'appareil, ses câbles et ses connecteurs sont en bon état.

  • Page 12: Application Tpms

    Le TPMS ContiSys Check, qu'est-ce que c'est ? Le TPMS ContiSys Check a été conçu afin de fonctionner avec les systèmes TPMS directs et vous permet de lire les informations des capteurs TPMS en temps réel, y compris la pression des pneus et l'état de la batterie.

  • Page 13: Apprendre À Connaître Votre Tpms Contisys Check

    Solide L'unité est entièrement rechargée Vert Solide L'unité est connectée à une source d'alimentation externe Alimentation électrique Économie d'énergie Le TPMS ContiSys Check a été conçu avec une fonction d'économie d'énergie qui éteint automatiquement l'appareil après environ 5 minutes d'inactivité.

  • Page 14: Utiliser Votre Tpms Contisys Check

    être rechargé ! L'outil ne peut être utilisé que s'il est alimenté à partir du véhicule ou du câble d'alimentation externe fourni. Utiliser votre TPMS ContiSys Check Pour de plus amples conseils sur l'utilisation de cette application TPMS, veuillez...

  • Page 15: Application Eobd

    Application EOBD Qu'est-ce que l'EOBD Application EOBD L'Agence américaine de protection de l'environnement et les instances gouvernementales européennes ont fixé des objectifs visant à réduire les niveaux de pollution produits par les véhicules légers de tourisme et utilitaires Pour atteindre ces objectifs, les constructeurs sont appelés à...

  • Page 16: Identification Des Véhicules Conformes

    Application EOBD Identification des véhicules conformes Tous les véhicules à essence fabriqués depuis l'an 2000 doivent être conformes à la norme EOBD Certains constructeurs ont commencé à intégrer des systèmes de diagnostic embarqués dès 1994, bien que tous ne soient pas 100 % conformes Tous les véhicules à...

  • Page 17: Codes D'anomalie (Dtc)

    Application EOBD Codes d'anomalie (DTC) Les codes d'anomalie sont subdivisés en codes obligatoires et codes volontaires Les codes obligatoires sont alloués par l'ISO (Organisation des normes internationales) et la SAE (Society of Automotive Engineers) Les codes volontaires sont alloués par les différents constructeurs automobiles. Ils sont spécifiques à chaque constructeur et, dans certains cas, à...

  • Page 18: Interprétation Des Codes D'anomalie Eobd

    Application EOBD Interprétation des codes d'anomalie EOBD Utilisez les règles suivantes pour déterminer la signification de base d'un code d'anomalie EOBD. Powertrain (Groupe motopropulseur) Body (Carrosserie) Chassis (châssis) Réseau Le premier caractère indique la zone du véhicule à laquelle s'applique le code. Code standard (SAE) Code spécifique au constructeur Le second caractère indique le type de code.

  • Page 19: Utilisation De L'application Eobd

    Application EOBD Utilisation de l'application EOBD Connexion et fonctionnement de base 1. Branchez le câble EOBD (A2C59514447) sur l'outil d'entretien et serrez les vis de fixation. 2. Vérifiez que le contact d'allumage du véhicule est en position 0. CON0019 Prise de diagnostic J1962 3.
  • Page 20 Application EOBD 6. Si le système du véhicule n'est pas conforme EOBD ou en cas de problème de connexion, le message "Patientez, SVP..." est remplacé par les fenêtres d'aide. Si la communication avec le système de diagnostic embarqué est établie, un message indique que l'outil d'entretien est en train de vérifier la disponibilité...

  • Page 21: Options Du Menu

    Application EOBD Options du menu Il est possible que certains modules de commande de certains véhicules ne prennent pas en charge toutes les options proposées par le menu. Si une option n'est pas prise en charge, l'outil d'entretien affiche un message indiquant que l'option n'est pas prise en charge ou n'est pas disponible.
  • Page 22 Application EOBD Données en direct Cette option permet à l'utilisateur d'afficher le statut actuel des composants du système d'émission du véhicule. Elle permet de vérifier rapidement le bon fonctionnement d'un composant. La liste des composants contrôlés par l'option. Données en direct peut varier d'un constructeur à...
  • Page 23 Application EOBD Statut OBD Cette option indique si le contrôleur satisfait aux conditions OBD. Elle n'est pas prise en charge par tous les véhicules. Etat de marche du système Lorsque le contact est mis au début du test, les modules de contrôle du véhicule procèdent à...

  • Page 24: Introduction

    FastCheck Introduction FastCheck Les applications FastCheck permettent à l'outil d'entretien de communiquer avec les autres modules de commande du véhicule. Connectez-vous au système spécifique via la prise de diagnostic EOBD J1962 du véhicule ou via un connecteur spécifique au système. Pour utiliser le câble approprié, reportez-vous à...

  • Page 25: Consignes De Sécurité

    FastCheck FastCheck Service · La fonction FastCheck Service permet de réinitialiser le témoin de vidange de l'huile, ainsi que les témoins d'avertissement d'entretien et de révision, en fonction du véhicule. FastCheck TMPS · Il est possible d'utiliser le système FastCheck 'TPMS' (Tyre Pressure Monitoring System, système de contrôle de pression des pneus) pour reprogrammer les valves de pneus équipés de valves TPMS.
  • Page 26 FastCheck · NE branchez/débranchez AUCUN câble lorsque le contact est mis. Mettez TOUJOURS le contact d'allumage sur OFF et attendez au moins 1 minute que le système se décharge. · N'exposez JAMAIS les composants du système à des températures supérieures à 80°C (176°F) . ·...

  • Page 27: Fastcheck Abs

    Connexion Utilisez la liste des applications des véhicules sur le CD-ROM, et également téléchargeable sur Internet (www.vdo.de/contisys), pour identifier le câble d'interface requis pour le système de véhicule à tester. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 28 FastCheck Menu principal EOBD FastCheck ABS FastCheck Airbag FastCheck Batterie FastCheck Climat FastCheck Diesel FastCheck EPB FastCheck Vit. FastCheck SAS FastCheck Service FastCheck TPMS Menu utilisateur Utilisez les touches pour sélectionner la fonction 'FastCheck ABS' et appuyez sur pour confirmer la sélection. Pour revenir à un menu précédent, appuyez sur la touche .
  • Page 29 FastCheck Exemple de code d'anomalie type Le numéro d'anomalie s'affiche, suivi du code d'anomalie. Dans cet exemple, l'anomalie correspond au code d'anomalie 38 - signal haut ou ouverture du circuit du capteur droit de basse pression. Si le texte de description est trop long pour tenir dans la fenêtre, '(...)' apparaît dans le coin inférieur droit de l'écran.

  • Page 30: Fastcheck Airbag

    FastCheck FastCheck Airbag Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF.
  • Page 31 FastCheck L'outil d'entretien tente alors d'établir la communication avec le système du véhicule. Si la communication échoue, reportez-vous à la section ‘Problèmes de communication’, page Lire DTC Si des codes d'anomalie sont présents dans le système, un message vous indique le nombre de codes détectés.

  • Page 32: Réinitialisation Du Compteur D'impacts

    FastCheck All airbag ECU’s (Tous les ECU airbag) Si vous avez sélectionné All airbag ECU's (Tous les ECU airbag), la fonction Lire DTC ou Effacer les DTC est effectuée sur TOUS les systèmes d'airbag détectés sur le véhicule. Véhicules MINI Remarque : Pour mettre le contact lorsque le véhicule est équipé...
  • Page 33 FastCheck L'option de menu Désarmer CM (VERROUILLAGE) permet de désactiver l'airbag du conducteur pour éviter son déploiement accidentel pendant le travail sur le véhicule. L'option de menu Armer CM (DEVERROUILLAGE) permet de réactiver l'airbag du conducteur. L'option de menu Désarmer passager (VERROUILLAGE) permet de désactiver l'airbag du passager pour éviter son déploiement accidentel pendant le travail sur le véhicule.

  • Page 34: Fastcheck Batterie

    FastCheck FastCheck Batterie Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF.
  • Page 35 FastCheck Dans les véhicules plus récents, la batterie joue un rôle plus important. Remplacer la batterie du véhicule signifie également qu’au moment de la déconnexion de l'ancienne batterie, il faudra reconfigurer le système de gestion de la batterie L’outil d’entretien est doté des fonctions diagnostiques nécessaires pour effectuer cette tâche.

  • Page 36: Fastcheck Climat

    FastCheck FastCheck Climat Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation. Vérifiez que le contact d'allumage est sur OFF.
  • Page 37 FastCheck L'outil d'entretien tente alors d'établir la communication avec le système du véhicule. Si la communication échoue, reportez-vous à la section ‘Problèmes de communication’, page Lire DTC Si des codes d'anomalie sont présents dans le système, un message vous indique le nombre de codes détectés.

  • Page 38: Fastcheck Diesel

    FastCheck FastCheck Diesel Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF.

  • Page 39: Applications Spécifiques Aux Constructeurs - Diesel

    FastCheck Applications spécifiques aux constructeurs - Diesel Citroën et Peugeot Programmation des injecteurs Cette fonction est disponible pour le système d'injection diesel Bosch EDC15C7 installé sur les véhicules suivants Marque Modèle Taille du Code moteur moteur Citroën Relay/Jumper 2.0D Citroën Relay/Jumper 2.2D Citroën...
  • Page 40 FastCheck Fiat, Alfa et Lancia Programmation des injecteurs Cette fonction est conçue pour que le technicien puisse remplacer un ou plusieurs injecteurs défectueux, et programmer la valeur des nouveaux injecteurs dans le bloc de commande diesel. Elle est également utilisée lorsqu'un nouveau bloc de commande est installé et que le technicien doit y intégrer les valeurs des injecteurs.
  • Page 41 FastCheck Ford Programmation des injecteurs (moteurs TDCi) Cette fonction est requise par les centres d'entretien lorsqu'un injecteur doit être remplacé ou en cas de problème de conduite. Pour les moteurs 1.8 TDCi et 2.0 TDCi, chaque injecteur possède un code de calibrage à...
  • Page 42 FastCheck Les codes des injecteurs d'ORIGINE montés sur le véhicule figurent sur une étiquette, située sur le côté du moteur ou au dessus des culbuteurs du moteur (si elle n'a pas encore été retirée). OM1349 Moteur 1,6 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration...
  • Page 43 FastCheck OM1350 Codes de l’injecteur indiquée par une flèche sur l’illustration Les codes sur l'étiquette sont au format suivant: (1&2) X1111111122222222X (3&4) X3333333344444444X Où 11111111 est le code de l'injecteur 1, 22222222 est le code de l'injecteur 2, 33333333 est le code de l'injecteur 3, 44444444 est le code de l'injecteur 4.
  • Page 44 FastCheck TRANSMISSION INJ: OM1356 Vue de l'avant du véhicule. Les codes des injecteurs peuvent être également lus sur les injecteurs montés car ceux-ci sont gravés sur une bague fixée sur la tête de l'injecteur, sous le connecteur. OM1352 Moteur 1,8 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration - Vue latérale...
  • Page 45 FastCheck OM1351 Etiquette et tête d’injecteur indiquée par une flèche sur l’illustration - vue de face OM1353 Etiquette de l’injecteur - présente quatre numéros à 15 chiffres Remarque : Les injecteurs sont dans l’ordre de montage et non dans l’ordre d’allumage.
  • Page 46 FastCheck TRANSMISSION INJ: OM1357 Vue de l'avant du véhicule. Les codes des injecteurs peuvent être également lus sur les injecteurs montés car ceux-ci sont gravés sur une bague fixée sur la tête de l'injecteur, sous le connecteur. OM1354 Moteur 2,0 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration - Vue latérale...
  • Page 47 FastCheck OM1355 Etiquette de l’injecteur - présente quatre numéros à 15 chiffres Remarque : Les injecteurs mentionnés sur l'étiquette sont dans l’ordre d’allumage et NON dans l'ordre physique. Le code en haut à gauche est celui de l'injecteur 1 (Cyl.1), le code en haut à droite est celui de l’injecteur 2 (Cyl.3), le code en bas à gauche est celui de l’injecteur 3 (Cyl.4) et le code en bas à...
  • Page 48 FastCheck Renault Générale Remarque : Pour les véhicules Renault qui utilisent le « Système d’allumage Renault sans clé » et le bouton « DÉMARRER » (Megane II, Scenic II, etc.) : Pour mettre le contact SANS démarrer le moteur: 1. Déverrouillez le véhicule à l'aide de la télécommande (carte). 2.

  • Page 49: Fastcheck Epb

    FastCheck FastCheck EPB Connexion Utilisez la liste des applications de véhicule pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation. Vérifiez que le contact d'allumage est sur OFF. Branchez l'outil d'entretien au connecteur requis du véhicule.‘Emplacement des connecteurs de diagnostic’, page...

  • Page 50: Maintien Automatique

    FastCheck BMW série 7 (E65) Rodage du frein de stationnement En cas de remplacement des segments du ‘servofrein double’, les freins doivent être rodés pour s'assurer que le système fonctionne correctement. Cette procédure peut être effectuée sur un banc d'essai dynamique simulateur de voie ou au cours d'un essai sur route.
  • Page 51 FastCheck Remplacement de l’unité de commande du Frein de stationnement Cette option est nécessaire pour le montage d’une nouvelle unité de commande de frein de stationnement. L’unité de frein de stationnement est livrée en « mode installation », cette option permet de configurer correctement l’unité de commande après son montage.
  • Page 52 FastCheck Test de la fonction de calibrage du frein de stationnement électronique (EPB) Ce test permet de vérifier que le frein EPB fonctionne correctement. Ce test doit être effectué une fois la vérification complète du système EPB ou de freinage du véhicule terminée.
  • Page 53 FastCheck Ford Galaxy (2006-), Mondeo (2007-), S-Max (2006-) : Le menu PBM/EPB comprend trois fonctions permettant d'accéder aux diverses fonctionnalités : Entretien des freins Voici les trois fonctions disponibles dans l'option du menu ‘Service Brakes’ (Freins de service) : Enter Maintenance Mode (Activer le mode Entretien) Cette fonction permet de mettre le système dans un état permettant l'intervention du technicien.

  • Page 54: Actionneurs

    FastCheck Conditions préalables au test · Le véhicule doit être immobile · Le véhicule doit se trouver sur une surface plane · Le véhicule doit être immobilisé à l'aide du mécanisme de blocage des roues Vingt-cinq secondes sont nécessaires pour la réalisation de cette opération. Remarque : Ce test est automatiquement exécuté...
  • Page 55 FastCheck Conditions préalables au test · L'opérateur ne doit PAS se trouver à bord du véhicule · Le véhicule doit être immobile · Le véhicule doit se trouver sur une surface plane · Veiller à ce que véhicule ne soit pas soumis à des vibrations quelconques (fermeture du coffre, du capot, etc.) ·...
  • Page 56 FastCheck Remplacement de l'embrayage (boîte de vitesses manuelle) : 1. Après la pose, activez la fonction ‘Clear Clutch Engagement Point’ (Suppression du point d'engagement de l'embrayage). 2. Pendant la conduite, le véhicule procédera à l'apprentissage d'un nouveau point d'engagement de l'embrayage. Remplacement du module du frein de stationnement : 1.
  • Page 57 FastCheck Unjam Electronic Parking Brake (Déblocage du frein de stationnement électronique) Utilisez cette procédure en cas de détachement ou de rupture d'un câble du frein de stationnement pendant la conduite. Conditions préalables au test : · Le véhicule doit être immobile ·...
  • Page 58 FastCheck · Dépose/repose de l'actionneur de frein de stationnement L'objectif de cette procédure est de pouvoir connecter ou déconnecter les câbles de freinage des freins. Conditions préalables au test · Le véhicule doit être immobile. · Contact allumé (position II). ·...
  • Page 59 FastCheck FONCTIONS MANUELLES Les procédures suivantes peuvent être exécutées manuellement, sans l'assistance de l'outil d'analyse : Désactivation du frein de stationnement en vue du changement du disque de frein arrière Cette procédure doit être exécutée avant toute intervention sur les disques de frein arrière.
  • Page 60 FastCheck · La force de freinage due au freinage dynamique augmente jusqu'à atteindre son maximum, aussi longtemps que le contact est enfoncé. · Lorsque vous relâchez le contact et sélectionnez la position NEUTRAL (point mort) ou OFF (arrêt), le frein de stationnement électronique est relâché. ·...
  • Page 61 FastCheck Conditions préalables au test : · Le véhicule doit être immobile · Le véhicule doit se trouver sur une surface plane · Le niveau de liquide de frein doit être correct · Le frein de stationnement est désactivé Remarque : Pendant le processus de libération et de réinitialisation des pistons de frein, il est possible que l'ECM enregistre des codes d'anomalie dans les modules de commande EPB ou ABS.
  • Page 62 FastCheck Procédure de remplacement des plaquettes de frein (uniquement) Le système EPB doit être désactivé et complètement désenclenché, et le contact d'allumage doit être mis. Réalisez ensuite la procédure décrite ci-après. Remarque : L'ordre correct de la procédure doit être respecté sinon le système de freinage risque de ne pas fonctionner correctement.
  • Page 63 FastCheck Relâchement des freins Sélectionnez l'option. Relâcher les freins dans le menu Entretien des freins. Les pistons de frein sont maintenant placés en position relâchée. Patientez jusqu'à ce que l'outil d'entretien indique la fin du désenclenchement des freins avant de poursuivre.
  • Page 64 FastCheck Volvo - Système de frein de stationnement électronique (EPB) Volvo S80 (2007 -), V70 (2008 -), XC60 (2009-), XC70 (2008 -) Le menu PBM/EPB comprend trois fonctions permettant d'accéder aux diverses fonctionnalités : Voici les trois fonctions disponibles dans l'option du menu ‘Service Brakes’ (Freins de service) : Enter Service Mode (Saisie du mode entretien) Cette fonction permet de mettre le système dans un état permettant l'intervention...
  • Page 65 FastCheck Conditions préalables au test · Le véhicule doit être immobile · Le véhicule doit se trouver sur une surface plane · Le véhicule doit être immobilisé à l'aide du mécanisme de blocage des roues Trois tests internes sont effectués, puis le statut de chacun est communiqué. En cas d'échec de l'un des tests suivants, exécutez la fonction Lire DTC pour détecter tout problème éventuel.

  • Page 66: Fastcheck Vit

    FastCheck FastCheck Vit. Connexion Utilisez la liste des applications de véhicule pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF. Branchez l'outil d'entretien au connecteur requis du véhicule.‘Emplacement des connecteurs de diagnostic’, page...
  • Page 67 FastCheck Etalonnage DSG Durant le calibrage, les opérations suivantes sont effectuées : · Le sélecteur de rapport est calibré. · Les points de synchronisation sont calibrés. · L'adaptation de l'embrayage est calibrée. · Les valeurs d'adaptation de la pression principale sont réinitialisées. ·...
  • Page 68 FastCheck · Conduisez en marche arrière et passez chaque rapport : Levier de sélecteur dans le couloir Tiptronic, conduisez au moins 3 secondes avec chaque rapport. I. Positionnez le levier de sélecteur dans le couloir Tiptronic. II. Plage de régime de 2 000 à 4 500 t/min. III.
  • Page 69 FastCheck Actionneurs L'application couvre les tests des actionneurs suivants. Test d'embrayage - Le test permet l'ouverture et la fermeture de l'embrayage. Le fonctionnement de l'embrayage est ainsi vérifié. Conditions préalables au test · Moteur coupé. · Boîte de vitesse PAS au point mort. ·...
  • Page 70 FastCheck Conditions préalables au test (Paramètres de boîte de vitesse) · Moteur coupé. · Boîte de vitesse au point mort. · Frein de stationnement appliqué. · Frein appliqué. Les seuils de synchronisation doivent être mesurés et le moteur tourner au ralenti afin que le processus puisse se terminer.
  • Page 71 FastCheck Conditions préalables au test · Moteur tournant au ralenti · Climatisation désactivée. · Boîte de vitesse au point mort. · Sélecteur au point mort. · Frein de stationnement appliqué. · Frein appliqué. · Température d'embrayage < 100°C. Suivez les instructions à l'écran et laissez l'opération se terminer. Remarque : Le processus doit être complètement terminé...

  • Page 72: Fastcheck Sas

    FastCheck FastCheck SAS Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 73 FastCheck Sélectionnez l'option de menu de votre choix au moyen des touches , puis appuyez sur pour confirmer. L'outil d'entretien tente alors d'établir la communication avec le système du véhicule. Si la communication échoue, reportez-vous à la section ‘Problèmes de communication’, page Lire DTC Si des codes d'anomalie sont présents dans le système, un message vous indique...
  • Page 74 FastCheck Clear DTCs (Effacer les codes de défaut) L'option Effacer les DTC permet d'effacer les codes d'anomalie. Une fois l'option sélectionnée, vous serez invité à couper le contact. Pour remettre le contact, attendez d'y être invité Démarrez le moteur pour obliger le calculateur à effectuer un diagnostic du système.
  • Page 75 FastCheck Véhicules Ford Calibrage du capteur d'angle de braquage Ka II (2008 -) : Il se peut que sur ces véhicules, les modules de commande ABS/TC/ESP et de direction assistée disposent d'une routine de calibrage du capteur d'angle de braquage. Le cas échéant, l'intervenant doit systématiquement lancer la routine via le module de commande de direction assistée.

  • Page 76: Fastcheck Service

    FastCheck FastCheck Service Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 77 Véhicules Alfa Romeo - Tableau de bord VDO Mannesman (147 et GT - Royaume-Uni uniquement) Les véhicules Alfa Romeo dotés du tableau de bord VDO Mannesman (147 et GT) présentent un problème au niveau du tableau de bord. Il provoque la remise à zéro de la valeur Nombre de milles avant entretien lorsqu'une réinitialisation de...
  • Page 78 FastCheck 5. A l'aide des boutons [+] et [-] situés sur le tableau de bord, affichez l'option END MENU (QUITTER MENU), puis appuyez sur [MODE] pour quitter le menu des fonctions. 6. Branchez l'outil d'entretien sur la prise de diagnostic puis réalisez une réinitialisation de l'indicateur d'entretien en sélectionnant FastCheck Service, Alfa Romeo, Mannesman puis Réinitialisation d'entretien.
  • Page 79 FastCheck Véhicules BMW/MINI Remarque :Pour mettre le contact lorsque le véhicule est équipé d'un bouton marche/arrêt, insérez la clé distante dans la fente correspondante puis appuyez une fois sur le bouton marche/arrêt (sans appuyer sur les pédales). Fabricant Option 1 Option 2 Options d'entretien Réinit.
  • Page 80 FastCheck Véhicules concernés: · BMW série 1 (E81/E87) · BMW série 3 (E90/E91/E92/E93) · BMW série 5 (E60/E61) · BMW série 6 (E63/E64) · BMW série 7 (E65) · BMW X5 (E70) · BMW X6 (E71) · MINI (R55/R56/R57) Remarque : Pour identifier le câble approprié, reportez-vous à...
  • Page 81 FastCheck Les informations relatives à la date et à l'heure actuelles sont affichées par l'outil d'entretien. Appuyez sur la touche pour continuer si les informations sont correctes, ou appuyez sur la touche pour corriger les informations. Remarque : Si la date et l'heure utilisées pendant le processus de réinitialisation sont incorrectes, les intervalles d'entretien résultants sont incorrects.
  • Page 82 FastCheck Option Réinitialiser: L'option Réinitialiser est utilisée pour définir la valeur de réinitialisation de l'option d'entretien sélectionnée sur 100%. La distance ou la date estimée de l'entretien suivant et le compteur d'entretien sont mis à jour. La date du contrôle suivant est enregistrée avec les options de contrôles légalement obligatoires (contrôle du véhicule et contrôle des émissions d'échappement).
  • Page 83 FastCheck Réinit. digitale Sélectionnez Réinit. digitale pour les véhicules équipés uniquement d'un connecteur à 16 broches J1962 et ne prenant pas en charge. Service sous conditions (CBS) L'outil d'entretien affiche un message pour confirmer la réussite du processus de réinitialisation. Véhicules concernés: ·...

  • Page 84: Oil Degradation Counter Reset (Réinitialiser L'indicateur De Dégradation D'huile Moteur)

    FastCheck Véhicules concernés: · BMW série 1 (E81/E87) · BMW série 3 (E90/E91/E92/E93) · BMW série 5 (E60/E61) · BMW série 6 (E63/E64) · BMW série 7 (E65) · BMW X5 (E70) · BMW X6 (E71) Changement de batterie: Une fois la nouvelle batterie installée, exécutez la fonction de changement de batterie.

  • Page 85: Réinitialisation De L'intervalle Entre Révisions

    FastCheck Véhicules GM Réinitialisation de l'intervalle entre révisions Véhicules CAN - (Astra-H, Corsa-D, Signum, Vectra-C et Zafira-B) Cette fonction doit être exécutée après la révision du véhicule Le nombre de kilomètres et le délai (en jours) jusqu'à la prochaine révision sont programmés au niveau du véhicule.
  • Page 86 FastCheck Astra-H / Zafira-B Le nombre de kilomètres à parcourir et le délai en jours qui doit s'écouler jusqu'à la prochaine révision sont calculés par l'outil d'entretien en fonction des éléments sélectionnés suivants : 1. Pays - Le nombre de kilomètres et le délai en jours sont définis sur des valeurs préprogrammées par GM, en fonction du pays dans lequel le véhicule est utilisé.
  • Page 87 FastCheck Véhicules préCAN Cette fonction doit être exécutée après la révision du véhicule. Le nombre de milles (kilomètres) et le délai (en jours) jusqu'à la prochaine révision sont programmés au niveau du véhicule. Le témoin d'entretien est éteint. L'option Service (Entretien) permet de lancer la réinitialisation Pour revenir à...
  • Page 88 FastCheck Véhicules Land Rover Voici les deux options disponibles pour Land Rover : Réinitialisation du témoin de périodicité d'entretien Cette option vous permet de réinitialiser l'intervalle d'entretien conventionnel. L'intervention doit être exécutée APRES toute révision complète du véhicule. Oil Degradation Counter Reset (Réinitialiser l'indicateur de dégradation d'huile moteur) Cette option est requise pour les véhicules équipés d'un filtre à...
  • Page 89 FastCheck Le résultat de la réinitialisation s'affiche. Appuyez sur n'importe quelle touche pour revenir au menu Assyst Plus. Additional work (Tâches supplémentaires) Cette fonction permet d'ajouter des options d'entretien supplémentaires au dernier type d'entretien réalisé enregistré dans la mémoire. L'application affiche un menu des options supplémentaires disponibles pour le véhicule.
  • Page 90 FastCheck vous pouvez appuyer sur n'importe quelle touche pour revenir au menu Assyst Plus. Remarque :Les entretiens qui ont été annulés ne sont pas supprimés de l'historique des entretiens. L'entrée est signalée comme n'étant plus pertinente. Ses données seront réinitialisées. Cette fonction est disponible uniquement lorsque la mémoire contient un entretien.
  • Page 91 FastCheck Lorsque vous y êtes invité, vérifiez que toutes les portes du véhicule sont fermées, puis appuyez sur une touche quelconque de l'outil d'entretien pour réinitialiser le témoin d'huile ou d'entretien. Le message 'Réinitialisation MG Rover' s'affiche pour confirmer que la réinitialisation a été...
  • Page 92 FastCheck Véhicules VAG(Volkswagen et Audi) Fabricant Option 1 Option 2 Option 3 Option 4 Option 5 Adaptation - Reportez-vous à la section relative à la réinitialisation du témoin d'entretien variable Réinitialisa- Réinitialisation Huile longue Réinitialisa- Sans objet tion service service durée tion service Config type...
  • Page 93 FastCheck Type Adaptation Canal Données des compteurs Valeur à réini- d'entretien tialiser Entretien Réinitialisa- Réinitialisation des comp- 00000 tion service teurs d'entretien (distance et temps) Distance parcourue depuis le 00000 dernier entretien (en cen- taines de km) Temps écoulé (en jours) 00000 depuis le dernier entretien Limite inférieure de distance...

  • Page 94: Canaux Et Valeurs D'adaptation De Réinitialisation D'entretien

    FastCheck Canaux et valeurs d'adaptation de réinitialisation d'entretien Modèle Canal Réini- d'adaptation tialiser l'adaptation Audi 100 Huile 00015 à partir de 1991 Entretien 1 (distance) 00030 Entretien 1 (durée) 00036 Entretien 2 00073 Audi A8 Huile 15000 1994 - 1995 Entretien 1 (distance) 30000 Entretien 1 (durée)
  • Page 95 FastCheck Modèle Canal Réini- d'adaptation tialiser l'adaptation à partir de 1999 00300 00360 Audi A4 Huile 00015 1995 - 1998 Entretien 1 (distance) 00030 Entretien 1 (durée) 00036 Entretien 2 00073 Audi A4 Huile + entretien 00000 à partir de 1998 Huile 00010 Entretien...
  • Page 96 FastCheck...

  • Page 97: Fastcheck Tmps

    FastCheck FastCheck TMPS Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule. Branchez le câble sur l'outil d'entretien et serrez les vis de fixation. Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 98 FastCheck TPMS Valve Check (Contrôle TMPS des soupapes) Utilisez les touches pour sélectionner la marque du véhicule et appuyez sur pour confirmer la sélection. Une fois sélectionné, l'outil affichera le sous-menu suivant : SOUS-MENU Read Sensor Data (Lire capteur de données) Informations Stored Data (Données sau- vegardées)
  • Page 99 FastCheck Avant de retourner au sous-menu, l'application TPMS vous demandera si les données extraites du capteur doivent être sauvegardées ; appuyer sur pour sauvegarder les données et pour retourner au sous-menu. Informations Cette option vous fournira les informations supplémentaires suivantes concernant le capteur: ·...
  • Page 100 FastCheck Alimentation électrique L'état d'alimentation du module TPMS sera affiché. Les valeurs affichées sont Battery Voltage (tension de la batterie), Systems Voltage (tension des systèmes - alimentation externe) et Battery Charging (batterie en cours de chargement - désactivé ou en cours de chargement). Obt vers micrprog Cette option permettra l'affichage du microprogramme du module TPMS.

  • Page 101: Causes/Résolutions Possibles

    FastCheck Dépistage des pannes Symptôme principal Causes/résolutions possibles L'unité ne s'allume pas S'assurer que la batterie est suffisamment chargée ou connecter l'appareil sur l'alimentation secteur. L'option TPMS Value Ceci peut indiquer que le microprogramme du module Check n'apparaît pas TPMS doit être mis à jour. dans le menu TPMS.
  • Page 102 FastCheck Diagnostics TPMS Il est possible d'utiliser la fonction TPMS (Tyre Pressure Monitoring System, système de contrôle de pression des pneus) pour reprogrammer les valves de pneus sur les véhicules équipés de valves TPMS. Reportez-vous au tableau ci- dessous pour la couverture : Fabricant Véhicule - Type 1 Véhicule - Type 2...
  • Page 103 FastCheck Citroën, Peugeot, Fiat et Lancia (Type 2) Pour tous ces véhicules, tous les pneus doivent être gonflés à une pression de 3,7 bars pour que la programmation fonctionne Afin que les valves transmettent leurs codes, utilisez un outil d’activation de valve TPMS. Suivez les instructions à...
  • Page 104 FastCheck capteur de chaque valve émet un signal toutes les minutes si tout est normal et toutes les 10 secondes en cas de fuite. Remarque : Dans les données en temps réel, la pression des pneus affichée par défaut est de 3,5 bars jusqu'à ce que les valves soient forcées à transmettre Renault (Type 1) Cette fonction permet à...
  • Page 105 FastCheck Une option permet de sélectionner le type de pneu actuel (été/hiver) Suivez les instructions à l'écran indiquant l'ordre dans lequel les roues doivent être programmées. Une fois l'activateur de valves TPMS utilisé pour la roue concernée, si l'opération a réussi, un message indique que le code a été détecté et l'affiche. Après la détection des codes des 4 roues, vous avez la possibilité...
  • Page 106 FastCheck Lorsqu'une réinitialisation est requise (du fait du changement de pression de l'un des pneus), le véhicule informe le chauffeur en allumant le témoin lumineux RPA rouge et en émettant un signal sonore. Lorsque le témoin lumineux RPA est jaune, cela indique que le système RPA a échoué...
  • Page 107 FastCheck Pour les BMW série 3 (E90/E91/E92/E93) · Démarrez le moteur en maintenant le véhicule à l’arrêt. · Utilisez les boutons de commande de menus sur le comodo pour vous déplacer vers le haut ou vers le bas jusqu'à que l'option de menu ‘RESET’ apparaisse . ·...
  • Page 108 FastCheck Mini Réinitialisation Run-flat (RPA – Détection de dégonflement de pneu) Le système run-flat surveille la pression des quatre pneus lorsque le véhicule circule. Le système déclenche une alerte dès que la pression de l’un des pneus baisse de manière significative par rapport à la pression d’un autre pneu. Le processus de réinitialisation RPA doit être initié...
  • Page 109 FastCheck · Démarrez et faites rouler le véhicule. La réinitialisation se termine sans indiquer au chauffeur si elle a réussi ou non. Cependant, si la réinitialisation ne s’est pas déroulée correctement, le témoin RPA s’allume en rouge et le processus doit être recommencé.

  • Page 110: Emplacement Des Connecteurs De Diagnostic

    FastCheck Emplacement des connecteurs de diagnostic Alfa Romeo J1962 Sous le tableau de bord côté conducteur ou dans la boîte à fusibles CON0019 3 broches Airbag/ABS · Compartiment moteur – générale- ment au centre 145, 146, 155, GTV/ CON0029 Spider ·...
  • Page 111 FastCheck Connecteur Compartiment moteur rond à 20 broches J1962 Sur les véhicules équi- pés d'un connecteur de diagnostic J1962, ce dernier se trouve géné- ralement près des pieds du conducteur sous un CON0019 cache. Remarque : Si le véhi- cule BMW contrôlé est équipé...
  • Page 112 FastCheck Citroën J1962 Saxo : - Sous le tableau de bord - côté passager. AX (1997), Berlingo : - Sous le tableau de bord - côté conducteur C3, C6, C8, Xsara, CON0019 Picasso, Xantia, Eva- sion : - Boîte à fusibles du tableau de bord.
  • Page 113 FastCheck Fiat J1962 Sous le tableau de bord côté conducteur ou dans la boîte à fusibles (à l'exception de Palio/ RST : console centrale sous le frein à main) CON0019 3 broches Airbag/ABS · Sous le tableau de bord – côté conduc- teur/boîte à...
  • Page 114 FastCheck Ford J1962 Courier, Fiesta, Ka : - Habitacle - bas du mon- tant avant. Focus, Mondeo, Scor- pio : - Boîte de raccor- dement centrale - sous CON0019 la colonne de direction. Galaxy : - Derrière le cendrier - console cen- trale.
  • Page 115 FastCheck Land Rover J1962 Plancher conducteur ou passager Defender - Console cen- trale, derrière le pan- neau amovible. CON0019...
  • Page 116 FastCheck Mercedes Connecteur Compartiment moteur - Benz rond à 38 généralement le long du broches tablier, mais la position exacte peut varier. Remarque : Pour les véhicules équipés d'un connecteur rond 38 bro- ches et d'un connecteur OBD II : ·...
  • Page 117 FastCheck Mercedes Bloc de Compartiment moteur - OBD-1 connecteurs généralement sur le 16 broches tablier, à côté de la boîte à fusibles 9 10 11 12 13 14 15 16 MG Rover J1962 Emplacement du connecteur de diagnos- · Derrière l'habillage du montant avant, près des pieds du CON0019...
  • Page 118 FastCheck Peugeot J1962 106 (à partir de 1997) : - Sous le tableau de bord - côté passager. 206, 306, 806, Partner (à partir de 1997) - Sous le tableau de bord CON0019 - côté conducteur. 307 (jusqu'à 2004), 406 (1997 à...
  • Page 119 FastCheck Renault J1962 Clio : - Sous le cendrier - console centrale. Espace : - Près des pieds du passager. Kangoo : - Près des pieds du conducteur. CON0019 Laguna : - Console cen- trale - devant le levier de vitesses.
  • Page 120 FastCheck Volvo J1962 S/V40 : - Sous le tableau de bord - côté conducteur. S/V/C70 : - Derrière le frein à main 850: - Devant le levier CON0019 de vitesses. 960: - Près du frein à main. 2 broches Boîte à relais - comparti- ISO 9141 ment moteur.

  • Page 121: Menu Utilisateur

    Menu utilisateur Généralités Menu utilisateur MENU UTILISATEUR OBD DTC Lookup (Consultation des DTC OBD) Menu langues Paramétr testeur Autotest Version logiciel Sécurité Câble Convert CAN Faisceau iMux Utilisez les touches pour sélectionner la fonction requise, et appuyez sur pour confirmer votre sélection. Remarque : Appuyez sur la touche pour retourner au menu principal.
  • Page 122 Menu utilisateur Paramétr testeur L'option de configuration du testeur vous permet de modifier les unités des données en direct, de modifier le mode d'affichage des données en temps réel et de régler le contraste de l'écran. 1. Sélectionnez l'option Units de donn dir dans le menu Paramétr testeur. UNITES DONN.

  • Page 123: Sécurité

    Version logiciel 1. Une fois cette option sélectionnée, le numéro de la version du logiciel du ContiSys Check s'affiche à l'écran, suivi par la liste de tous les modules du logiciel, avec les numéros de version, chargés sur l'outil d'entretien.
  • Page 124 N° série unité 1. Une fois sélectionné, le numéro de série du ContiSys Check s'affiche à l'écran. Il doit correspondre à celui indiqué à l'arrière de l'unité Il se peut que le support technique vous demande le numéro de série lors de l'envoi du code de sécurité...

  • Page 125: Faisceau Imux (Maj Vers Micrprog)

    Menu utilisateur Faisceau iMUX (MAJ vers micrprog) L'option du faisceau iMux permet de vérifier et de mettre à jour le microprogramme. FAISCEAU IMUX Obt vers micrprog MAJ vers micrprog Obt vers micrprog / Mode amorce 1. Sélectionnez l'option « Obt vers micrprog » pour afficher la version actuelle du microprogramme du système multiplex.

  • Page 126: Informations Générales

    Informations générales Nettoyage Informations générales Pour garder longtemps votre outil d'entretien en bon état de marche, nous vous conseillons de respecter les procédures de nettoyage ci-dessous : Avertissement : N'utilisez pas de solvants, tels que des produits de nettoyage à base de pétrole, de l'acétone, de l'essence, du trichloréthylène, etc. Ces solvants puissants risqueraient d'endommager sérieusement le boîtier plastique.

  • Page 127: Spécifications

    Informations générales Spécifications Le ContiSys Check est conforme aux normes ISO/DIS 15031 partie 4 en tant qu'outil d'entretien EOBD. Ces codes sont les suivants: · ISO 9141. · Keyword 2000 (protocole d'origine européenne). · Protocole J1850 PWM (pulse width modulated) utilisé par Ford.
  • Page 128 Informations générales...

  • Page 129: Annexe A: Glossaire

    Annexe A: Glossaire Glossaire Glossaire des termes Terme Désignation J1962 Norme SAE relative au connecteur 16 broches utilisé dans les systèmes EOBD système antiblocage de frein climatisation CLIM filtre à air injection d'air secondaire transmission automatique ou boîte-pont Pédale d'accélérateur tension positive de la batterie BARO Pression barométrique...
  • Page 130 Annexe A: Glossaire température de liquide de refroidissement moteur EEPROM mémoire morte effaçable et programmable électriquement Vaporisation optimale de carburant recirculation des gaz d'échappement TRGE température de l'EGR allumage électronique modification moteur EOBD Système européen de diagnostic embarqué EPROM mémoire morte reprogrammable Échap système de contrôle des émissions par évaporation Commande du ventilateur...
  • Page 131 Annexe A: Glossaire instruments combinés Commande de ralenti KOEC contact mis, moteur en marche KOEO contact mis, moteur éteint KOER Code de diagnostic, moteur en marche capteur de cliquetis module de capteur de cliquetis correction de l'alimentation de carburant à long terme débitmètre d'air Capteur de pression absolue de la tubulure d'admission Régulateur du mélange carburé...
  • Page 132 Annexe A: Glossaire mémoire morte Tr/min Tours par minute/régime Turbine de suralimentation dérivation de suralimentation mode de détection de diagnostic Injection séquentielle Témoin de rappel d'entretien Test Système prêt Correction de l'alimentation de carburant à court terme Corps de papillon injection monopoint Turbocompresseur Embrayage de convertisseur de couple...

  • Page 133: Annexe B: Câbles

    Annexe B: Câbles Câbles Identification des câbles ContiSys Check - Câbles A2C59514447 - Câble de raccordement EOBD Câbles en option CON0079 A22C59512079 – Câble OBD VAG CON0082 A2C59512080 – Câble OBD PSA...
  • Page 134 Annexe B: Câbles CON0077 A2C59512082 – Câble Mercedes Sprinter CON0078 A2C59512083 – Câble OBD Mercedes CON0024 A2C59512084 – Câble OBD BMW CON0081 A2C59512975 - Câble OBD Fiat/Alfa/Lancia...
  • Page 135 Annexe B: Câbles CON0164 A2C59514540 - Honda CON0013 A2C59512974 - Câble EOBD à 2 broches PSA...
  • Page 136 Désignation Réf. pièce Réf. pièce Réf. pièce intégrale ATE abrégée Kit ContiSys Check A2C59514444 03.9301-6000.4 786000 Kit ContiSys Check + TPMS A2C59514445 03.9301-6500.4 786500 Accessoires ContiSys Check - Module TPMS A2C59514446 03.9301-6010.3 786010 ContiSys Check - Câble BMW A2C59512084 03.9301-3014.1 783014 ContiSys Check - Câble Fiat/Alfa...

  • Page 137: Annexe C: Compatibilité Des Constructeurs

    Annexe C: Compatibilité des constructeurs Compatibilité des constructeurs Application EOBD L'outil d'entretien peut communiquer avec un véhicule conforme à la norme EOBD par l'intermédiaire de la prise de diagnostic J1962. Utilisez ce qui suit à titre de guide • Tous les véhicules à essence fabriqués après 2000 •...

  • Page 138: Applications Fastcheck

    Annexe C: Compatibilité des constructeurs Applications FastCheck Les applications FastCheck prennent actuellement en charge les marques de véhicules suivantes ABS SRS Batterie Climat EPB Diesel Vit. SAS Service TPMS Alfa Romeo Audi Citroën Fiat Ford GM Opel / Vauxhall Honda Hyundai Jaguar Lancia...

  • Page 139: Annexe D: Réinitialisation Manuelle Du Témoin De Rappel De Révision

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Réinitialisation manuelle du témoin de rappel de révision Indicateur de rappel de révision (SRI) Sur certains véhicules anciens, il n'est pas possible de réinitialiser le SRI à l'aide de l'outil d'entretien. Les constructeurs de ces véhicules proposent généralement des outils spécialement conçus pour cette tâche.

  • Page 140: Audi

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Audi Audi A4 et A6 (1995 - 1999) UNLEADED FUEL ONLY 18.8°F PRN 432 CON0035 1. Mettez le contact d'allumage sur OFF, puis maintenez le bouton A enfoncé tout en tournant la clé de contact sur ON. 2.

  • Page 141: Bmw

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision BMW série 3 (E46), BMW série 7 (E38), BMW série 5 (E39) et BMW X5 (E53) BMW X3 (E83) et BMW Z4 (E85) CON0073 Le bouton A est indiqué par les flèches sur les illustrations. L'affichage de l'intervalle d'entretien (SIA) peut être réinitialisé...

  • Page 142: Citroën

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision 6. Pour réinitialiser la distance jusqu'à la limite d'entretien, appuyez pendant 5 secondes sur le bouton A. L'indication 'rSt' (ou 'reset') clignote à l'écran. Si la réinitialisation n'est pas requise, attendez jusqu'à l'arrêt du clignotement de l'indication 'rSt' (ou 'reset') avant de poursuivre.
  • Page 143 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Berlingo à partir de 2002 km/h CON0049 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...
  • Page 144 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0045 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé disparaît. STOP + / - CON0047...
  • Page 145 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Dispatch/Jumpy CON0046 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...
  • Page 146 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Saxo CON0041 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...
  • Page 147 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Xantia CON0076 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé. L'icône de clé et l'intervalle d'entretien s'allument pendant 5 secondes, puis s'éteignent.
  • Page 148 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Xsara (à partir de 2000) CON0043 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...

  • Page 149: Fiat

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Fiat (1994 - 2000) CON0069 1. Mettez le contact d'allumage sur OFF 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton A enfoncé pendant 10 secondes environ. 5.

  • Page 150: Ford

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Ford Transit (2000) Pour éteindre le témoin de rappel d'entretien (icône de la clé), procédez comme suit: 1. Mettez le contact d'allumage sur OFF. 2. Appuyez sur la pédale de frein et la pédale de l'accélérateur et maintenez-les enfoncées.

  • Page 151: Gm Vauxhall / Opel

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision GM Vauxhall / Opel Omega-B, Vectra-B à partir de 1999 CON0072 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4.

  • Page 152: Lancia

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Lancia (1994 - 2000) CON0069 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton A enfoncé pendant 10 secondes environ. 5.

  • Page 153: Land Rover

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Land Rover Range Rover III à partir de 2002 (excepté au Japon et NAS) CON0071 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Maintenez le bouton enfoncé et mettez le contact d'allumage en position I. 4.
  • Page 154 Annexe D: Réinitialisation manuelle du témoin de rappel de révision 11. Lorsque la date limite d'entretien est atteinte, appuyez sur le bouton A pendant 5 secondes. Le message 'RESET' (REINITIALISATION) clignote sur l'écran. Appuyez de nouveau sur le bouton A avant que le message 'RESET' (REINITIALISATION) ne clignote 5 fois pour réinitialiser la date limite d'entretien.

  • Page 155: Mercedes

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Mercedes Mercedes (1998 - 2007) équipées du système Flexible Service (entretien flexible) et de commandes de volant multifonctions 1. Mettez le contact d'allumage sur ON. 2. Utilisez les boutons pour faire défiler l'écran des multifonctions jusqu'aux compteurs kilométriques partiel et principal.

  • Page 156: Peugeot

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Peugeot CON0051 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...
  • Page 157 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0053 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé disparaît. STOP km/h CON0054...
  • Page 158 Annexe D: Réinitialisation manuelle du témoin de rappel de révision km/h CON0055 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...
  • Page 159 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0057 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé disparaît. STOP + / - CON0058...
  • Page 160 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Boxer II à partir de 2002 rpm x 100 CON0061 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4.
  • Page 161 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Partner 1999 - 2002 km/h CON0059 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON. 4. Maintenez le bouton enfoncé pendant 10 secondes. L'écran affiche '0' et l'icône de la clé...

  • Page 162: Renault

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Renault Niveau d'huile km/h CON0062 Le témoin illustré signale que le niveau d'huile est bas ; il ne s'agit pas d'un indicateur d'intervalle d'entretien. Quand le niveau d'huile moteur est correct, ce témoin s'éteint automatiquement.
  • Page 163 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Clio III (modèles avec ordinateur de route ; à partir de 2006) Scénic II (modèles avec ordinateur de route ; à partir de 2003) CON0074 1. Mettez le contact d'allumage sur ON 2.
  • Page 164 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Laguna II (à partir de 2001) CON0066 1. Mettez le contact d'allumage sur ON. 2. Appuyez plusieurs fois sur la touche de remise à zéro A jusqu'à ce que l'icône de clé...
  • Page 165 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Safrane CON0068 1. Maintenez le bouton A enfoncé. 2. Mettez le contact d'allumage sur ON. 3. Maintenez le bouton enfoncé jusqu'à ce que l'icône de clé cesse de clignoter et reste allumée. L'indicateur affiche alors l'intervalle d'entretien approprié...

  • Page 166: Smart

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Smart Roadster Type d'entretien Symbole Entretien A Une clé affichée Entretien B Deux clés affichées CON0070 1. Mettez le contact d'allumage sur ON, puis, dans les 4 secondes qui suivent, sélectionnez l'écran d'intervalle d'entretien en appuyant sur le bouton A situé...

  • Page 167: Volkswagen

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volkswagen Cabrio, Golf III, GTi, Jetta III (1993 - 1995)et Jetta (1996) L'un des quatre codes d'entretien peut s'afficher en fonction de la distance parcourue. Le code d'entretien affiché détermine le type ou le niveau d'intervention requise.

  • Page 168: Volvo

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo Volvo 240 (1986 - 1989) km/h SER- PARKING VICE BRAKE CON0038 Passez la main derrière le tableau de bord, et poussez le levier situé entre le compte-tours et le compteur de vitesse. Volvo 240 (1990 - 1993) km/h 005000...
  • Page 169 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 740 (1986 - 1988) 005000 km/h ser- vice CON0037 Passez la main derrière le tableau de bord, et appuyez sur le bouton situé à gauche du compteur de vitesse. Volvo 740 (1989 - 1992) km/h 005000...
  • Page 170 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 760 (1986 - 1990) km/h 005000 CON0039 1. Retirez le bouchon situé à l'avant du tableau de bord entre l'horloge et le compteur de vitesse. 2. Introduisez une fine lame dans la cavité et appuyez sur le bouton de réinitialisation.
  • Page 171 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 850 (1993 - 1995) équipées d'un tableau de bord Yazaki Sur ce tableau de bord, le compte-tours se trouve au-dessus de Remarque : l'aiguille du compteur de vitesse. km/h 005000 CON0039 1.
  • Page 172 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 850 (1993 - 1995) équipées d'un tableau de bord VDO Sur ce tableau de bord, le compte-tours se trouve sous l'aiguille du Remarque : compteur de vitesse. 1. Contact d'allumage sur ON et moteur éteint.
  • Page 173 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 940 (1991 - 1995) km/h 005000 CON0039 1. Retirez le bouchon situé à l'avant du tableau de bord entre l'horloge et le compteur de vitesse. 2. Introduisez une fine lame dans la cavité et appuyez sur le bouton de réinitialisation.
