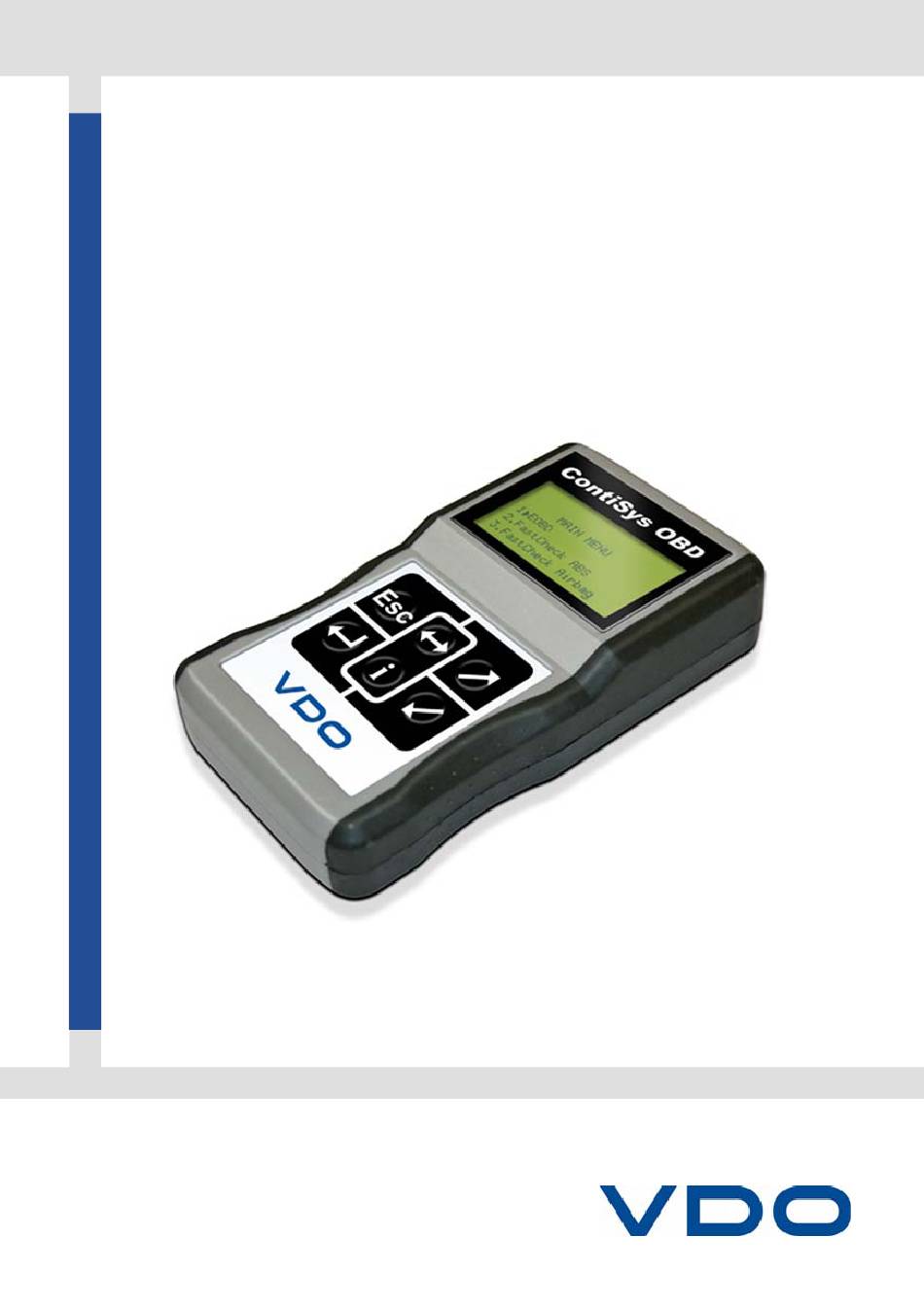

ContiSys OBD
Manuel de l'utilisateur
03/2015 - FR (16.0)

Publicité

Table des Matières
loading

Manuels Connexes pour VDO ContiSys OBD

Sommaire des Matières pour VDO ContiSys OBD

  • Page 1 ContiSys OBD Manuel de l’utilisateur 03/2015 - FR (16.0)

  • Page 3: Table Des Matières

    Table des Matières Avant-propos Généralités..............1 Contenu du kit............4 Écran................. 6 Clavier............... 6 Connexion..............7 Consignes de sécurité ..........8 Problèmes de communication........8 Application EOBD Qu'est-ce que l'EOBD ..........9 Identification des véhicules conformes ....10 Codes d'anomalie (DTC) ........11 Interprétation des codes d'anomalie EOBD....
  • Page 4 Informations générales Nettoyage .............. 122 Mises à jour du logiciel .......... 122 Spécifications ............123 Déclaration de conformité........123 Annexe A: Glossaire Glossaire des termes..........124 Annexe B: Câbles Identification des câbles ........128 Annexe C: Compatibilité des constructeurs Application EOBD ..........134 Applications FastCheck ABS .........

  • Page 5: Avant-Propos

    équipés de modules de commande permettant d'effectuer le suivi et le contrôle de différents aspects du véhicule (par exemple, le moteur, la transmission, la carrosserie, les suspensions, etc.) L'outil d'entretien ContiSys OBD est spécifiquement conçu pour se connecter sur et communiquer avec certains de ces modules de commande, et permettre à...
  • Page 6 Avant-propos FastCheck Batterie • FastCheck Batterie permet d'enregistrer le remplacement d'une batterie sur les véhicules équipés de la fonction Arrêt/redémarrage ou d'un système de gestion de batterie. FastCheck Climat • La fonction FastCheck Climat permet de lire et de supprimer tous les codes d'anomalie enregistrés par le système sélectionné.
  • Page 7 Une fois l'appareil connecté, la version actuelle du logiciel s'affiche. Enregistrement Afin de vous assurer que votre outil d'entretien ContiSys OBD reste à jour, vous devez vous inscrire sur le site Internet www.contisys-service.com. Sélectionnez l'inscription et suivez les instructions à l'écran.

  • Page 8: Contenu Du Kit

    Avant-propos Contenu du kit Kit ContiSys OBD 1 12 CON0016 Kit ContiSys OBD 1. Outil d'entretien 2. Câble EOBD 3. Mallette de transport 4. CD-ROM contenant le manuel d'utilisation 5. Câble à broches commutables EOBD 6. Alimentation électrique EU 7. Câble de mise à jour de logiciel USB...
  • Page 9 Avant-propos Kit ContiSys OBD Professional CON0098 Kit ContiSys OBD Professional 1. Outil d'entretien 2. Câble multiplex 3. Mallette de transport 4. CD-ROM contenant le manuel d'utilisation 5. Alimentation électrique EU 6. Câble de mise à jour de logiciel USB...

  • Page 10: Écran

    Avant-propos Écran L'outil d'entretien est équipé d'un écran rétroéclairé à cristaux liquides permettant d'afficher quatre lignes de texte contenant jusqu'à vingt caractères. Clavier CON0018 L'outil d'entretien est doté d'un clavier à 6 touches Le tableau ci-dessous indique les fonctions remplies par les touches du clavier Légende Fonction Sélection d'une option de menu, continuer ou oui...

  • Page 11: Connexion

    Avant-propos Connexion CON0014 L'outil d'entretien est équipé d'un connecteur à 15 voies qui lui permet de communiquer avec le véhicule via différents câbles d'interface. Connectez-vous au système spécifique via la prise de diagnostic EOBD J1962 du véhicule ou via un connecteur spécifique au système.

  • Page 12: Consignes De Sécurité

    Avant-propos Consignes de sécurité Les consignes ci-dessous sont destinées à assurer la sécurité de l'opérateur, et à éviter tout endommagement du circuit électrique et des composants électroniques du véhicule Equipement - Avant de commencer une procédure de diagnostic sur le véhicule, vérifiez que l'appareil, ses câbles et ses connecteurs sont en bon état.

  • Page 13: Application Eobd

    Application EOBD Qu'est-ce que l'EOBD Application EOBD L'Agence américaine de protection de l'environnement et les instances gouvernementales européennes ont fixé des objectifs visant à réduire les niveaux de pollution produits par les véhicules légers de tourisme et utilitaires Pour atteindre ces objectifs, les constructeurs sont appelés à...

  • Page 14: Identification Des Véhicules Conformes

    Application EOBD Identification des véhicules conformes Tous les véhicules à essence fabriqués depuis l'an 2000 doivent être conformes à la norme EOBD Certains constructeurs ont commencé à intégrer des systèmes de diagnostic embarqués dès 1994, bien que tous ne soient pas 100 % conformes Tous les véhicules à...

  • Page 15: Codes D'anomalie (Dtc)

    Application EOBD Codes d'anomalie (DTC) Les codes d'anomalie sont subdivisés en codes obligatoires et codes volontaires Les codes obligatoires sont alloués par l'ISO (Organisation des normes internationales) et la SAE (Society of Automotive Engineers) Les codes volontaires sont alloués par les différents constructeurs automobiles. Ils sont spécifiques à chaque constructeur et, dans certains cas, à...

  • Page 16: Interprétation Des Codes D'anomalie Eobd

    Application EOBD Interprétation des codes d'anomalie EOBD Utilisez les règles suivantes pour déterminer la signification de base d'un code d'anomalie EOBD Powertrain (Groupe motopropulseur) Body (Carrosserie) Chassis (châssis) Réseau Le premier caractère indique la zone du véhicule à laquelle s'applique le code Code standard (SAE) Code spécifique au constructeur Le second caractère indique le type de code...

  • Page 17: Utilisation De L'application Eobd

    Application EOBD Utilisation de l'application EOBD Connexion et fonctionnement de base 1. Branchez le câble multiplex (A2C59512985) ou le câble EOBD J1962 (A2C59512072) sur l'outil d'entretien et serrez les vis de fixation. 2. Vérifiez que le contact d'allumage du véhicule est en position0 CON0019 Prise de diagnostic J1962 3.
  • Page 18 Application EOBD En train d'établir la liaison données avec les MC du véhicule – Patientez..6. Si le système du véhicule n'est pas conforme EOBD ou en cas de problème de connexion, le message "Patientez, SVP..." est remplacé par les fenêtres d'aide.

  • Page 19: Options Du Menu

    Application EOBD Options du menu Il est possible que certains modules de commande de certains véhicules ne prennent pas en charge toutes les options proposées par le menu Si une option n'est pas prise en charge, l'outil d'entretien affiche un message indiquant que l'option n'est pas prise en charge ou n'est pas disponible.
  • Page 20 Application EOBD Données en direct Cette option permet à l'utilisateur d'afficher le statut actuel des composants du système d'émission du véhicule. Elle permet de vérifier rapidement le bon fonctionnement d'un composant. La liste des composants contrôlés par l'option Données en direct peut varier d'un constructeur à...
  • Page 21 Application EOBD Statut OBD Cette option indique si le contrôleur satisfait aux conditions OBD Elle n'est pas prise en charge par tous les véhicules Etat de marche du système Lorsque le contact est mis au début du test, les modules de contrôle du véhicule procèdent à...

  • Page 22: Introduction

    FastCheck Introduction FastCheck Les applications FastCheck permettent à l'outil d'entretien de communiquer avec les autres modules de commande du véhicule. Connectez-vous au système spécifique via la prise de diagnostic EOBD J1962 du véhicule ou via un connecteur spécifique au système. Pour utiliser le câble approprié, reportez-vous à...
  • Page 23 FastCheck FastCheck Service • La fonction FastCheck Service permet de réinitialiser le témoin de vidange de l'huile, ainsi que les témoins d'avertissement d'entretien et de révision, en fonction du véhicule. FastCheck TPMS • Il est possible d'utiliser le système FastCheck 'TPMS' (Tyre Pressure Monitoring System, système de contrôle de pression des pneus) pour reprogrammer les valves de pneus équipés de valves TPMS.

  • Page 24: Consignes De Sécurité

    FastCheck Consignes de sécurité Avertissement : Précautions générales • Toutes les interventions sur le véhicule doivent être effectuées dans un lieu ventilé, loin de flammes et de sources de chaleur • Veillez à immobiliser le véhicule et à serrer le frein à main (frein de stationnement) avant d'entreprendre des travaux d'entretien/de diagnostic Avertissement : Consignes de sécurité...
  • Page 25 FastCheck Avertissement : Consignes de sécurité relatives au frein de stationnement électronique (EPB) • Prenez le temps de vous familiariser totalement avec le système de freinage et son fonctionnement avant toute intervention. • Désactivez le système de contrôle du frein de stationnement électronique avant toute intervention d'entretien/de diagnostic sur le système de freinage.

  • Page 26: Fastcheck Abs

    FastCheck FastCheck ABS Information importante Véhicules Mercedes équipés de la commande de freins Sensotronic • Prenez le temps de vous familiariser totalement avec le système de freinage et son fonctionnement avant toute intervention. • Désactivez le système de contrôle de freinage Sensotronic avant toute intervention d'entretien/de diagnostic sur le système de freinage Ceci est possible via le menu de l'outil d'entretien •...
  • Page 27 FastCheck CON0017 En cas d'utilisation du câble à broches commutables EOBD (J1962) (A2C59512073), vérifiez que les réglages de la boîte de commutation correspondent à ceux énumérés pour le véhicule et le système testés. Avertissement : Un réglage incorrect de la boîte de commutation peut provoquer des dommages irréversibles au niveau du système électrique du véhicule Vérifiez que le contact d'allumage est sur OFF.
  • Page 28 FastCheck En fonction du véhicule et de l'application utilisée, vous serez peut-être invité à sélectionner le système spécifique équipant le véhicule. Dans ce cas, sélectionnez le système à l'aide des touches et appuyez sur pour confirmer Lire DTC Clear DTCs (Effacer les codes de défaut) Sélectionnez l'option de menu de votre choix au moyen des touches , puis...
  • Page 29 FastCheck Remarque : La lecture des codes d'anomalie sans démarrage préalable du moteur ne fait que confirmer l'effacement des codes d'anomalie mémorisés. Les anomalies peuvent encore être présentes, entraînant l'enregistrement d'un code d'anomalie au prochain démarrage du moteur Véhicules BMW/MINI Remarque : Pour mettre le contact lorsque le véhicule est équipé...

  • Page 30: Fastcheck Airbag

    FastCheck FastCheck Airbag Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation CON0017 En cas d'utilisation du câble à...
  • Page 31 FastCheck • Volvo XC70 (00-06) • Volvo S80 (99-06) • Volvo XC90 (02-06) Vérifiez que le contact d'allumage est sur OFF. Branchez l'outil d'entretien au connecteur requis du véhicule.‘Emplacement des connecteurs de diagnostic’, page 105 Reportez-vous à la section pour plus d'informations.
  • Page 32 FastCheck L'outil d'entretien tente alors d'établir la communication avec le système du véhicule. Si la communication échoue, reportez-vous à la section ‘Problèmes de communication’, page Lire DTC Si des codes d'anomalie sont présents dans le système, un message vous indique le nombre de codes détectés Ce nombre est ensuite remplacé...
  • Page 33 FastCheck All airbag ECU’s (Tous les ECU airbag) Si vous avez sélectionné All airbag ECU's (Tous les ECU airbag), la fonction Lire DTC ou Effacer les DTC est effectuée sur TOUS les systèmes d'airbag détectés sur le véhicule. Véhicules MINI Remarque : Pour mettre le contact lorsque le véhicule est équipé...
  • Page 34 FastCheck L'option de menu Désarmer CM (VERROUILLAGE) permet de désactiver l'airbag du conducteur pour éviter son déploiement accidentel pendant le travail sur le véhicule L'option de menu Armer CM (DEVERROUILLAGE) permet de réactiver l'airbag du conducteur L'option de menu Désarmer passager (VERROUILLAGE) permet de désactiver l'airbag du passager pour éviter son déploiement accidentel pendant le travail sur le véhicule L'option de menu Armer passager (DEVERROUILLAGE) permet de réactiver...
  • Page 35 FastCheck Méthodes de notification du véhicule du verrouillage d'un airbag Méthode 1 - Un code d'anomalie est présent : Si des codes d'anomalie sont émis après le verrouillage d'un airbag, certains véhicules produisent un code d'anomalie 'Airbag verrouillé' Après le déverrouillage, ce code d'anomalie n'est plus affiché...

  • Page 36: Fastcheck Batterie

    FastCheck FastCheck Batterie Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF.
  • Page 37 FastCheck Dans les véhicules plus récents, la batterie joue un rôle plus important. Remplacer la batterie du véhicule signifie également qu’au moment de la déconnexion de l'ancienne batterie, il faudra reconfigurer le système de gestion de la batterie L’outil d’entretien est doté des fonctions diagnostiques nécessaires pour effectuer cette tâche.

  • Page 38: Fastcheck Climat

    FastCheck FastCheck Climat Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation CON0017 En cas d'utilisation du câble à...
  • Page 39 FastCheck • Volvo XC70 (00-06) • Volvo S80 (99-06) • Volvo XC90 (02-06) • Volvo S70 (99-00) • Volvo C70 décapotable/coupé (99-05) Vérifiez que le contact d'allumage est sur OFF. Branchez l'outil d'entretien au connecteur requis du véhicule.‘Emplacement des connecteurs de diagnostic’, page 105 Reportez-vous à...
  • Page 40 FastCheck L'outil d'entretien tente alors d'établir la communication avec le système du véhicule. Si la communication échoue, reportez-vous à la section ‘Problèmes de communication’, page Lire DTC Si des codes d'anomalie sont présents dans le système, un message vous indique le nombre de codes détectés Ce nombre est ensuite remplacé...

  • Page 41: Fastcheck Diesel

    FastCheck FastCheck Diesel Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Vérifiez que le contact d'allumage est sur OFF.

  • Page 42: Applications Spécifiques Aux Constructeurs - Diesel

    FastCheck Applications spécifiques aux constructeurs - Diesel Citroën et Peugeot Programmation des injecteurs Cette fonction est disponible pour le système d'injection diesel Bosch EDC15C7 installé sur les véhicules suivants Marque Modèle Taille du Code moteur moteur Citroën Relay/Jumper 2.0D Citroën Relay/Jumper 2.2D Citroën...
  • Page 43 FastCheck Fiat, Alfa et Lancia Programmation des injecteurs Cette fonction est conçue pour que le technicien puisse remplacer un ou plusieurs injecteurs défectueux, et programmer la valeur des nouveaux injecteurs dans le bloc de commande diesel Elle est également utilisée lorsqu'un nouveau bloc de commande est installé et que le technicien doit y intégrer les valeurs des injecteurs Cette fonction est disponible pour tous les systèmes de gestion de moteur diesel fabriqués depuis 2002...
  • Page 44 FastCheck Ford Programmation des injecteurs (moteurs TDCi) Cette fonction est requise par les centres d'entretien lorsqu'un injecteur doit être remplacé ou en cas de problème de conduite Pour les moteurs 1.8 TDCi et 2.0 TDCi, chaque injecteur possède un code de calibrage à...
  • Page 45 FastCheck Les codes des injecteurs d'ORIGINE montés sur le véhicule figurent sur une étiquette, située sur le côté du moteur ou au dessus des culbuteurs du moteur (si elle n'a pas encore été retirée) OM1349 Moteur 1,6 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration...
  • Page 46 FastCheck OM1350 Codes de l’injecteur indiquée par une flèche sur l’illustration...
  • Page 47 FastCheck Les codes sur l'étiquette sont au format suivant (1&2) X1111111122222222X (3&4) X3333333344444444X Où 11111111 est le code de l'injecteur 1 22222222 est le code de l'injecteur 2 33333333 est le code de l'injecteur 3 44444444 est le code de l'injecteur 4 Remarque : Les injecteurs sont dans l’ordre de montage et non dans l’ordre d’allumage...
  • Page 48 FastCheck OM1352 Moteur 1,8 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration - Vue latérale OM1351 Etiquette et tête d’injecteur indiquée par une flèche sur l’illustration - vue de face...
  • Page 49 FastCheck OM1353 Etiquette de l’injecteur - présente quatre numéros à 15 chiffres Remarque :Les injecteurs sont dans l’ordre de montage et non dans l’ordre d’allumage TRANSMISSION INJ: OM1357 Vue de l'avant du véhicule. Les codes des injecteurs peuvent être également lus sur les injecteurs montés car ceux-ci sont gravés sur une bague fixée sur la tête de l'injecteur, sous le connecteur...
  • Page 50 FastCheck OM1354 Moteur 2,0 TDCi - Étiquette de l’injecteur indiquée par une flèche sur l’illustration - Vue latérale OM1355 Etiquette de l’injecteur - présente quatre numéros à 15 chiffres...
  • Page 51 FastCheck Remarque : Les injecteurs mentionnés sur l'étiquette sont dans l’ordre d’allumage et NON dans l'ordre physique. Le code en haut à gauche est celui de l'injecteur 1 (Cyl.1), le code en haut à droite est celui de l’injecteur 2 (Cyl.3), le code en bas à gauche est celui de l’injecteur 3 (Cyl.4) et le code en bas à...
  • Page 52 FastCheck Renault Générale Remarque : Pour les véhicules Renault qui utilisent le « Système d’allumage Renault sans clé » et le bouton « DÉMARRER » (Megane II, Scenic II, etc.) : Pour mettre le contact SANS démarrer le moteur 1. Déverrouillez le véhicule à l'aide de la télécommande (carte) 2.

  • Page 53: Fastcheck Epb

    FastCheck FastCheck EPB Connexion Utilisez la liste des applications de véhicule pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation CON0017 En cas d'utilisation du câble à...
  • Page 54 FastCheck Utilisez les touches pour sélectionner 'FastCheck EPB' et appuyez sur pour confirmer la sélection. Pour revenir à un menu précédent, appuyez sur la touche . Mettez le contact d'allumage sur ON Utilisez les touches pour sélectionner la marque du véhicule et appuyez pour confirmer la sélection.
  • Page 55 FastCheck BMW X5 (E70) / X6 (E71) Mode atelier Lorsque le mode atelier est activé, le frein de stationnement est ouvert et le système désactivé. Rodage du frein de stationnement En cas de remplacement des segments du ‘servofrein double’, les freins doivent être rodés pour s'assurer que le système fonctionne correctement.
  • Page 56 FastCheck Mode opérationnel Si un mode d'atelier a été activé, cette procédure DOIT être appliquée pour que le système de frein de stationnement redevienne opérationnel. Cette procédure doit également être suivie en cas de désenclenchement d'urgence. Ford – Système de frein de stationnement électronique (EPB) Deux Systèmes de frein de stationnement électronique (EPB) sont actuellement pris en charge par l'outil d'entretien : Ford Focus C-Max 2003 - actuellement :...
  • Page 57 FastCheck Conditions préalables au test : • Le véhicule doit être immobile • Le véhicule doit se trouver sur une surface plane. • Le niveau de liquide de frein doit être correct L'utilisateur est invité à réaliser un certain nombre d'actions avant d'enclencher le frein de stationnement électronique L'outil d'entretien relève et affiche la pression du frein EPB Avec le frein de stationnement électronique enclenché, la pression doit être de 1 100 N environ.
  • Page 58 FastCheck Exit Maintenance Mode (Quitter le mode Entretien) Cette fonction est utilisée pour rétablir le mode de fonctionnement normal du système, une fois l'intervention du technicien terminée. Les étriers sont fermés en position appliquée et le fonctionnement normal sera à nouveau disponible. Conditions préalables au test •...
  • Page 59 FastCheck Conditions préalables au test • Le véhicule doit être immobile • Le véhicule doit se trouver sur une surface plane • Le véhicule doit être immobilisé à l'aide du mécanisme de blocage des roues Utilisez-la si vous suspectez la présence d'un défaut au niveau du module de commande, des câbles ou des actionneurs (en l'absence d'engagement/de désengagement du frein de stationnement lorsqu'il est actionné...
  • Page 60 FastCheck Remarque : Cette fonction ne peut être effectuée lorsque le système de freins de stationnement se trouve en mode d’entretien. Elle doit être effectuée lorsque le système se trouve en mode de fonctionnement normal. Suivez toujours les instructions à l'écran de l'outil d'entretien, dans l'ordre correct. Notes relatives à...
  • Page 61 FastCheck Non-enclenchement du frein de stationnement en mode manuel via le bouton : 1. Assurez-vous de ne PAS avoir activé le 'mode Entretien' du système. Si ce mode est activé, exécutez la fonction 'Exit Maintenance Mode' (Quitter le mode Entretien). 2.
  • Page 62 FastCheck Position de montage Les procédures suivantes requièrent le placement du frein de stationnement en position de montage : • Dépose/repose des segments de frein de stationnement. • Réglage du segment et de la garniture du frein de stationnement. Cette procédure doit être exécutée en cas de remplacement des segments et des disques de frein de stationnement par des neufs ou si le véhicule à...
  • Page 63 FastCheck Conditions préalables au test • Le véhicule doit être immobile • Contact allumé (position II). • Le véhicule doit être relié à un chargeur de batterie homologué pour assurer la régularité de l'alimentation. Suivez toujours les instructions à l'écran de l'outil d'entretien, dans l'ordre correct. Étalonnage de l'accéléromètre longitudinal Cette procédure peut s'avérer nécessaire si l'accéléromètre longitudinal est remplacé.
  • Page 64 FastCheck Cette intervention permet de garantir des conditions de travail sûres et d'éliminer tout risque d'activation accidentelle du frein de stationnement pendant l'intervention. Pour revenir au mode de fonctionnement normal du frein : • Remettez le fusible numéro 8 dans le boîtier de raccordement de la batterie (pour réactiver le circuit électrique du frein de stationnement).
  • Page 65 FastCheck Renault - Frein à main Des fonctions de test sont disponibles dans la section de test de circuit du menu frein à main. Ces tests sont décrits ci-après Relâchement des freins Conditions préalables au test : • Le véhicule doit être immobile •...
  • Page 66 FastCheck EPB pour Audi A4/A5/A6 et VW Passat/Tiguan Sélectionnez l'option requise (Remplacer les plaquettes ou Entretien des freins) dans le menu Maintenance, puis suivez la procédure indiquée. Procédure d'entretien/de remplacement des plaquettes de frein Le système EPB doit être désactivé et complètement désenclenché, et le contact d'allumage doit être mis Remarque : L'ordre correct de la procédure doit être respecté...
  • Page 67 FastCheck Remplacement des plaquettes de frein Relevez la nouvelle épaisseur de plaquette requise (3-14 mm) pour l'étape suivante. Les plaquettes de frein peuvent maintenant être remplacées conformément aux instructions du fabricant Epaisseur de plaquette L'épaisseur de plaquette doit maintenant être indiquée. Pour cela, choisissez l'option d'épaisseur de plaquette dans le menu de remplacement des plaquettes.
  • Page 68 FastCheck Fermeture des freins Sélectionnez l'option de fermeture des freins dans le menu d'entretien des freins Les pistons de frein sont maintenant placés en position de réinitialisation Patientez jusqu'à ce que l'outil d'entretien indique la fin de la fermeture des freins avant de poursuivre.
  • Page 69 FastCheck Conditions préalables au test • Le véhicule doit être immobile • Le véhicule doit se trouver sur une surface plane • Le véhicule doit être immobilisé à l'aide du mécanisme de blocage des roues. Dix secondes sont nécessaires pour la réalisation de cette opération. Suivez toujours les instructions à...

  • Page 70: Fastcheck Vit

    FastCheck FastCheck Vit. Connexion Utilisez la liste des applications de véhicule pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation CON0017 En cas d'utilisation du câble à...
  • Page 71 FastCheck Utilisez les touches pour sélectionner la fonction 'FastCheck Vit.' et appuyez sur pour confirmer la sélection. Pour revenir à un menu précédent, appuyez sur la touche . Mettez le contact d'allumage sur ON Utilisez les touches pour sélectionner la marque du véhicule et appuyez pour confirmer la sélection.
  • Page 72 FastCheck Une fois fait, les DTC doivent être contrôlés. Options des boîtes de vitesse à 7 rapports Etalonnage DSG Cette option calibre les actionneurs de rapports et les capteurs de pression associés. Une fois fait, embrayages, pression principale et points de synchronisation sont à...
  • Page 73 FastCheck Véhicules GM Opel / Vauxhall Système MTA Easytronic Les fonctions et actionneurs suivants sont disponibles pour les véhicules listés intégrant un système de transmission MTA Easytronic. • Corsa (Z10XE, Z10XE ECO, Z10XEP, Z10XEP ECO, Z12XE, Z12XEP, Z13DT, Z14XEP, T18NE, X18NE) ; •...
  • Page 74 FastCheck fois déterminé ce point de référence défini, le reste des rapports est sélectionné et leurs positions apprises. Remarque : Il est possible que la boîte de vitesse se bloque durant ce processus. Il est nécessaire que les roues motrices tournent librement. Le véhicule doit donc être levé...
  • Page 75 FastCheck Conditions pré-test • Moteur tournant au ralenti • Climatisation désactivée. • Boîte de vitesse au point mort. • Sélecteur au point mort. • Frein de stationnement appliqué. • Frein appliqué. • Température d'embrayage < 100°C. Suivez les instructions à l'écran et laissez l'opération se terminer. Remarque : Le processus doit être complètement terminé...

  • Page 76: Fastcheck Sas

    FastCheck FastCheck SAS Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 77 FastCheck Menu principal EOBD FastCheck ABS FastCheck Airbag FastCheck Batterie FastCheck Climat FastCheck Diesel FastCheck EPB FastCheck Vit. FastCheck SAS FastCheck Service FastCheck TPMS Menu utilisateur Utilisez les touches pour sélectionner l'application 'FastCheck SAS', puis appuyez sur pour confirmer la sélection. Pour revenir à un menu précédent, appuyez sur la touche .
  • Page 78 FastCheck DTC 1 - 38 signal haut du circuit Capteur de pression Signal haut du circuit{ } Exemple de code d'anomalie type Le numéro d'anomalie s'affiche, suivi du code d'anomalie Dans cet exemple, l'anomalie correspond au code d'anomalie 38 - signal haut ou ouverture du circuit du capteur droit de basse pression Si le texte de description est trop long pour tenir dans la fenêtre, [...] apparaît dans le coin inférieur droit de l'écran Dans ce cas, l'utilisateur peut faire défiler le texte à...
  • Page 79 FastCheck Calibrage du capteur d'accélération longitudinale Cette routine est requise dans les situations suivantes : 1. Remplacement du capteur d'accélération longitudinal. 2. Remplacement du module de commande ABS/TC/ESP. 3. Comportement étrange du système ESP. La reconfiguration du capteur permet parfois d'éradiquer le comportement étrange du système ESP. Véhicules BMW/MINI Remarque : Pour mettre le contact lorsque le véhicule est équipé...
  • Page 80 FastCheck Véhicules Land Rover Calibrage du capteur d'accélération longitudinale : Cette routine est requise dans les situations suivantes : 1. Remplacement du capteur d'accélération longitudinal. 2. Remplacement du module de commande ABS/TC/ESP. 3. Comportement étrange du système ESP. La reconfiguration du capteur permet parfois d'éradiquer le comportement étrange du système ESP.

  • Page 81: Fastcheck Service

    FastCheck FastCheck Service Connexion Utilisez la liste des applications des véhicules sur le CD-ROM pour identifier le câble d'interface à utiliser et l'emplacement de la prise de diagnostic du véhicule Branchez le câble sur l'outil d'entretien et serrez les vis de fixation Remarque : Si le véhicule est une BMW équipée d'un connecteur à...
  • Page 82 FastCheck Menu principal EOBD FastCheck ABS FastCheck Airbag FastCheck Batterie FastCheck Climat FastCheck Diesel FastCheck EPB FastCheck Vit. FastCheck SAS FastCheck Service FastCheck TPMS Menu utilisateur Utilisez les touches pour sélectionner FastCheck Service et appuyez sur pour confirmer la sélection Pour revenir à un menu précédent, appuyez sur la touche .
  • Page 83 Lors de l'intervention, l'indicateur est réinitialisé à 100 % ; le nombre de remises à zéro est incrémenté d'un 1. Véhicules Alfa Romeo - Tableau de bord VDO Mannesman (147 et GT - Royaume- Uni uniquement) Les véhicules Alfa Romeo dotés du tableau de bord VDO Mannesman (147 et GT) présentent un problème au niveau du tableau de bord.
  • Page 84 FastCheck 9. A l'aide des boutons [+] et [-] situés sur le tableau de bord, affichez l'option UNITES, puis appuyez sur [MODE] pour valider la sélection 10. Utilisez les boutons [MODE], [+] et [-] pour reconfigurer les unités sur Miles Ne modifiez pas les autres réglages 11.
  • Page 85 FastCheck Remarque :Toutes les interventions nécessaires doivent être réalisées avant la réinitialisation des témoins d'entretien. A défaut, des valeurs d'entretien incorrectes et un enregistrement de codes d'anomalie par le module de commande concerné risquent de se produire Remarque : Le module DSC ne reconnaît pas le remplacement des plaquettes de frein avant le remplacement du témoin d'usure de plaquette de frein.
  • Page 86 FastCheck Options d'entretien Module de commande Contrôle du véhicule Combiné d'instruments (INSTR) Contrôle légal du véhicule Combiné d'instruments (INSTR) Contrôle légal des émissions Combiné d'instruments (INSTR) d'échappement L'outil d'entretien identifie automatiquement tous les modules de commande requis pendant la procédure de réinitialisation. En cas de détection d'un module de commande inconnu ou d'impossibilité...
  • Page 87 FastCheck Pour réinitialiser une option, naviguez jusqu'à l'option requise à l'aide des touches . L'option en cours de sélection est signalée par . Appuyez sur la touche pour confirmer la sélection Deux options possibles peuvent s'afficher sur la moitié inférieure de l'écran :- Option Réinitialiser Option Corriger Utilisez les touches...
  • Page 88 FastCheck Une confirmation finale des nouvelles données entrées s'affiche Appuyez sur la touche pour enregistrer les nouvelles informations Pour annuler la correction et revenir à la liste des options d'entretien, appuyez sur la touche Remarque : La valeur de réinitialisation maximale correspond à la valeur maximale de l'option d'entretien sélectionnée.
  • Page 89 FastCheck Véhicules concernés • BMW série 1 (E81/E87) • BMW série 3 (E90/E91/E92/E93) • BMW série 5 (E60/E61) • BMW série 6 (E63/E64) • BMW série 7 (E65) • BMW X5 (E70) • BMW X6 (E71) Remarque : Le câble multiplex (A2C59512985) ou le faisceau de convertisseur CAN (A2C59512664) doit être utilisé...
  • Page 90 FastCheck Véhicules GM Réinitialisation de l'intervalle entre révisions Véhicules CAN - (Astra-H, Corsa-D, Signum, Vectra-C et Zafira-B) Pour ces véhicules, il est nécessaire d'utiliser le câble multiplex (A2C59512985) ou le câble de convertisseur CAN (A2C59512664) lors de la réinitialisation de l'intervalle entre les révisions.
  • Page 91 FastCheck Code de sécurité Pour effectuer la réinitialisation, l'opérateur doit entrer un code de sécurité à 4 caractères dans l'outil d'entretien. Ce code est programmé au niveau du véhicule et permet d'effectuer la réinitialisation. Il se trouve sur une carte située dans le manuel du propriétaire avec d'autres codes et chiffres importants concernant le véhicule (numéro d'identification, code radio, etc.).
  • Page 92 FastCheck Vectra-C / Signum Seule une réinitialisation directe est disponible sur ces véhicules Les valeurs d'intervalle d'entretien programmées en miles (kilomètres) et jours ne peuvent pas être modifiées. Remarque : L'huile moteur de ces véhicules est une huile longue durée. Lorsqu'il change l'huile moteur, le technicien doit utiliser l'option de réinitialisation Long-life Oil (Huile longue durée) de l'outil d'entretien (voir ci-dessous) pour réinitialiser le module de commande du moteur.
  • Page 93 FastCheck L'outil d'entretien vérifie auprès du module de commande du moteur que cette fonction est prise en charge par le moteur actuel. Cette procédure n'est pas prise en charge par les véhicules Astra-H, Corsa-D et Zafira-B, elle est donc inutile. L'outil d'entretien vérifie la vitesse du moteur pour garantir que le moteur ne fonctionne pas, puis lit et affiche la durée de vie restante de l'huile via le module de commande du moteur.
  • Page 94 FastCheck Reset indicator (Témoin de réinitialisation) Cette fonction permet de réinitialiser l'ensemble de la maintenance du véhicule. Les informations relatives au statut d'entretien actuel s'affichent Pour interrompre une réinitialisation, appuyez sur la touche . Une confirmation d'interruption s'affiche. Appuyez sur n'importe quelle touche pour revenir au menu Assyst Plus.
  • Page 95 FastCheck Appuyez sur la touche pour revenir au menu Assyst Plus Sélectionnez l'entrée voulue à l'aide des touches , puis appuyez sur pour confirmer la sélection. Appuyez sur la touche pour revenir au menu Assyst Plus Appuyez sur les touches pour faire défiler les informations d'entretien enregistrées dans la mémoire.
  • Page 96 FastCheck Flexible Service System (système d'entretien flexible) Sélectionnez Service Reset (Réinit. entretien) et appuyez sur pour confirmer la sélection Pour revenir à un menu précédent, appuyez sur la touche . Lorsque vous y êtes invité, vérifiez que toutes les portes du véhicule sont fermées, puis appuyez sur une touche quelconque de l'outil d'entretien pour réinitialiser le témoin d'huile ou d'entretien.
  • Page 97 FastCheck Véhicules VAG(Volkswagen et Audi) Constructeur Option 1 Option 2 Option 3 Option 4 Option 5 Adaptation - Reportez-vous à la section relative à la réinitialisation du témoin d'entretien variable Réinitialisati Réinitialisati Huile longue Réinitialisatio Sans objet on service on service durée n service Config type...
  • Page 98 FastCheck Réinitialisation d'entretien variable (VAG) Certains véhicules VAG (Audi et VW) fabriqués à partir de 2000 sont équipésde l'option de réinitialisation du témoin de rappel d'entretien variable Reportez-vous à la liste des applications des véhicules Avertissement : La modification des valeurs de base/d'apprentissage d'un canal quelconque risque d'affecter les performances et le fonctionnement du moteur En cas de doute, veuillez prendre conseil auprès d'une personne connaissant bien le système...

  • Page 99: Canaux Et Valeurs D'adaptation De Réinitialisation D'entretien

    FastCheck Canaux et valeurs d'adaptation de réinitialisation d'entretien Modèle Canal Réinitialiser d'adaptation l'adaptation Audi 100 Huile 00015 à partir de 1991 Entretien 1 (distance) 00030 Entretien 1 (durée) 00036 Entretien 2 00073 Audi A8 Huile 15000 1994 - 1995 Entretien 1 (distance) 30000 Entretien 1 (durée) 00365...
  • Page 100 FastCheck Modèle Canal Réinitialiser d'adaptation l'adaptation Lupo 00150 à partir de 1999 00300 00360 Audi A4 Huile 00015 1995 - 1998 Entretien 1 (distance) 00030 Entretien 1 (durée) 00036 Entretien 2 00073 Audi A4 Huile + entretien 00000 à partir de 1998 Huile 00010 Entretien...
  • Page 101 FastCheck...

  • Page 102: Fastcheck Tpms

    FastCheck FastCheck TPMS Il est possible d'utiliser la fonction TPMS (Tyre Pressure Monitoring System, système de contrôle de pression des pneus) pour reprogrammer les valves de pneus sur les véhicules équipés de valves TPMS. Reportez-vous au tableau ci- dessous pour la couverture : Constructeur Véhicule - Type 1 Véhicule - Type 2...
  • Page 103 FastCheck Citroën, Peugeot, Fiat et Lancia (Type 2) Pour tous ces véhicules, tous les pneus doivent être gonflés à une pression de 3,7 bars pour que la programmation fonctionne Afin que les valves transmettent leurs codes, utilisez un outil d’activation de valve TPMS. Suivez les instructions à...
  • Page 104 FastCheck Véhicule à l'arrêt, le capteur de chaque valve émet un signal toutes les heures si tout est normal, et toutes les 15 minutes en cas de fuite Véhicule en marche, le capteur de chaque valve émet un signal toutes les minutes si tout est normal et toutes les 10 secondes en cas de fuite.
  • Page 105 FastCheck Renault (Type 2) Pour tous ces véhicules, tous les pneus doivent être gonflés à une pression de 3,7 bars pour que la programmation fonctionne Afin que les valves transmettent leurs codes, utilisez un outil d’activation de valve TPMS. Une option permet de sélectionner le type de pneu actuel (été/hiver) Suivez les instructions à...
  • Page 106 FastCheck Le processus de réinitialisation RPA doit être initié IMMEDIATEMENT après la modification de la pression des pneus, après le remplacement d’un pneu ou d’une roue, ou après l’attelage ou le dételage d’une remorque La réinitialisation DOIT être commencée avant de redémarrer le véhicule après l’un des événements décrits ci- dessus Lorsqu'une réinitialisation est requise (du fait du changement de pression de l'un des pneus), le véhicule informe le chauffeur en allumant le témoin lumineux RPA...
  • Page 107 FastCheck déroulée correctement, le témoin RPA s’allume en rouge et le processus doit être recommencé • Si le véhicule s’arrête en cours de réinitialisation, celle-ci sera interrompue et reprise dès que le véhicule avancera de nouveau Pour les BMW X3 (E83) et BMW X5 (E53) : •...
  • Page 108 FastCheck Lorsqu'une réinitialisation est requise (du fait du changement de pression de l'un des pneus), le véhicule informe le chauffeur en allumant le témoin lumineux RPA rouge et en émettant un signal sonore Lorsque le témoin lumineux RPA est jaune, cela indique que le système RPA a échoué...

  • Page 109: Emplacement Des Connecteurs De Diagnostic

    FastCheck Emplacement des connecteurs de diagnostic Alfa Romeo J1962 Sous le tableau de bord côté conducteur ou dans la boîte à fusibles CON0019 3 broches Airbag/ABS • Compartiment moteur – généralement au centre 145, 146, 155, GTV/ CON0029 Spider • Compartiment moteur –...
  • Page 110 FastCheck Connecteur Compartiment moteur rond à 20 broches J1962 Sur les véhicules équipés d'un connecteur de diagnostic J1962, ce dernier se trouve généralement près des pieds du conducteur CON0019 sous un cache Remarque :Si le véhicule BMW contrôlé est équipé d'un connecteur de diagnostic rond (20 broches) et d'un...
  • Page 111 FastCheck Citroën J1962 Saxo : - Sous le tableau de bord - côté passager. AX (1997), Berlingo : - Sous le tableau de bord - côté conducteur C3, C6, C8, Xsara, CON0019 Picasso, Xantia, Evasion : - Boîte à fusibles du tableau de bord.
  • Page 112 FastCheck Fiat J1962 Sous le tableau de bord côté conducteur ou dans la boîte à fusibles (à l'exception de Palio/ RST : console centrale sous le frein à main) CON0019 3 broches Airbag/ABS • Sous le tableau de bord – côté conducteur/boîte à...
  • Page 113 FastCheck Ford J1962 Courier, Fiesta, Ka : - Habitacle - bas du montant avant. Focus, Mondeo, Scorpio : - Boîte de raccordement centrale - CON0019 sous la colonne de direction. Galaxy : - Derrière le cendrier - console centrale. Transit : - Boîte à fusibles dans l'habitacle - derrière le porte- fusibles de rechange.
  • Page 114 FastCheck Land Rover J1962 Plancher conducteur ou passager Defender - Console centrale, derrière le panneau amovible. CON0019...
  • Page 115 FastCheck Mercedes Connecteur Compartiment moteur - Benz rond à 38 généralement le long du broches tablier, mais la position exacte peut varier Remarque :Pour les véhicules équipés d'un connecteur rond 38 broches et d'un connecteur OBD II : • Utilisez toujours le connecteur rond 38 broches pour récupérer des...
  • Page 116 FastCheck Mercedes Bloc de Compartiment moteur - OBD-1 connecteurs généralement sur le 16 broches tablier, à côté de la boîte à fusibles 9 10 11 12 13 14 15 16 MG Rover J1962 Emplacement du connecteur de diagnostic • Derrière l'habillage du montant avant, près des pieds du CON0019...
  • Page 117 FastCheck Peugeot J1962 106 (à partir de 1997) : - Sous le tableau de bord - côté passager. 206, 306, 806, Partner (à partir de 1997) - Sous le tableau de bord - côté CON0019 conducteur. 307 (jusqu'à 2004), 406 (1997 à...
  • Page 118 FastCheck Renault J1962 Clio : - Sous le cendrier - console centrale. Espace : - Près des pieds du passager. Kangoo : - Près des pieds du conducteur. CON0019 Laguna : - Console centrale - devant le levier de vitesses. Laguna 2 : - Console centrale - sous le cendrier.
  • Page 119 FastCheck Volvo J1962 S/V40 : - Sous le tableau de bord - côté conducteur. S/V/C70 : - Derrière le frein à main 850: - Devant le levier CON0019 de vitesses. 960: - Près du frein à main. 2 broches Boîte à relais - ISO 9141 compartiment moteur J1962...

  • Page 120: Menu Utilisateur

    Menu utilisateur Généralités Menu utilisateur MENU UTILISATEUR Consult.OBD DTC Menu langues Paramétr testeur Autotest Version logiciel Sécurité Câble Convert CAN Faisceau iMux Utilisez les touches pour sélectionner la fonction requise, et appuyez sur pour confirmer votre sélection. Remarque : Appuyez sur la touche pour retourner au menu principal.
  • Page 121 Menu utilisateur Paramétr testeur L'option de configuration du testeur vous permet de modifier les unités des données en direct, de modifier le mode d'affichage des données en temps réel et de régler le contraste de l'écran 1. Sélectionnez l'option Units de donn dir dans le menu Paramétr testeur UNITES DONN.
  • Page 122 Version logiciel 1. Une fois cette option sélectionnée, le numéro de la version du logiciel du ContiSys OBD s'affiche à l'écran, suivi par la liste de tous les modules du logiciel, avec les numéros de version, chargés sur l'outil d'entretien.

  • Page 123: Sécurité

    Menu utilisateur Sécurité Toutes les applications du ContiSys OBD sont verrouillées par un code de sécurité Pour déverrouiller une application en particulier, vous devez obtenir le code de sécurité approprié auprès de l'assistance technique et le saisir sur le ContiSys OBD.

  • Page 124: Câble Convert Can (Maj Vers Micrprog)

    Menu utilisateur N° série unité 1. Une fois sélectionné, le numéro de série du ContiSys OBD s'affiche à l'écran. Il doit correspondre à celui indiqué à l'arrière de l'unité Il se peut que le support technique vous demande le numéro de série lors de l'envoi du code de sécurité...

  • Page 125: Faisceau Imux (Maj Vers Micrprog)

    Menu utilisateur Faisceau iMUX (MAJ vers micrprog) L'option du faisceau iMux permet de vérifier et de mettre à jour le microprogramme du câble multiplex (A2C59512985). FAISCEAU IMUX Obt vers micrprog MAJ vers micrprog Remarque : Le câble multiplex (A2C59512985) doit être connecté à l'outil d'entretien avant que cette option de menu ne puisse être utilisée.

  • Page 126: Informations Générales

    Informations générales Nettoyage Informations générales Pour garder longtemps votre outil d'entretien en bon état de marche, nous vous conseillons de respecter les procédures de nettoyage ci-dessous : Avertissement : N'utilisez pas de solvants, tels que des produits de nettoyage à base de pétrole, de l'acétone, de l'essence, du trichloréthylène, etc. Ces solvants puissants risqueraient d'endommager sérieusement le boîtier plastique Ne vaporisez pas ce type de produits et n'en imbibez pas un chiffon de nettoyage...

  • Page 127: Spécifications

    Informations générales Spécifications Le ContiSys OBD est conforme aux normes ISO/DIS 15031 partie 4 en tant qu'outil d'entretien EOBD. Tension requise - de 8,0 V à 16,0 V c.c Alimentation électrique - 750 mA maximum Affichage - Écran à cristaux liquides 20 à caractères sur 4 lignes et rétroéclairage Plage de température de fonctionnement - de 0°C à...

  • Page 128: Annexe A: Glossaire

    Annexe A: Glossaire Glossaire des termes Glossaire Terme Définition J1962 Norme SAE relative au connecteur 16 broches utilisé dans les systèmes EOBD Système de freinage antiblocage Climatisation Filtre à air Injection d'air secondaire Transmission automatique ou boîte-pont Pédale d'accélérateur Tension positive de batterie BARO Pression barométrique Refroidisseur d'air de charge...
  • Page 129 Annexe A: Glossaire Température de liquide de refroidissement moteur EEPROM Mémoire morte effaçable et programmable électriquement Évaporation précoce de carburant Recirculation des gaz d'échappement EGRT Température RGE Allumage électronique Modification du moteur EOBD Système européen de diagnostic embarqué EPROM Mémoire morte reprogrammable EVAP Dispositif de recyclage des vapeurs de carburant Commande de ventilateur...
  • Page 130 Annexe A: Glossaire KOEC Contact mis, moteur en démarrage KOEO Contact mis, moteur coupé KOER Contact mis, moteur en marche Capteur de cliquetis Module de capteur de cliquetis Correction de l'alimentation de carburant à long terme Débitmètre d'air massique Capteur de pression absolue du collecteur Vérification du mélange Pression différentielle du collecteur Injection multipoint...
  • Page 131 Annexe A: Glossaire Compresseur de suralimentation Dérivation de suralimentation Mode de diagnostic de détection Injection séquentielle Témoin de rappel de révision Test Système prêt Correction de l'alimentation de carburant à court terme Corps de papillon Injection de carburant dans le corps de papillon Turbocompresseur Embrayage du convertisseur de couple Transmission ou module de commande de boîte-pont...

  • Page 132: Annexe B: Câbles

    Annexe B: Câbles Identification des câbles Câbles Câbles ContiSys OBD CON0020 A2C59512072 - Câble de raccordement EOBD 1 12 CON0021 A2C59512073 - Câble multiplex EOBD CON0097 A2C59512076 – Câble de mise à jour...
  • Page 133 Annexe B: Câbles ContiSys OBD professionnel - Câbles CON0099 A2C5951985 – Câble multiplex CON0100 A2C59513377 – Clé électronique de mise à jour Câbles en option CON0022 A2C59512060 – Câble OBD VAG...
  • Page 134 Annexe B: Câbles CON0023 A2C59512061 – Câble OBD PSA CON0077 A2C59512065 – Câble Mercedes Sprinter CON0078 A2C59512066 – Câble OBD Mercedes...
  • Page 135 Annexe B: Câbles CON0024 A2C59512067 – Câble OBD BMW CON0025 A2C59512069 - Câble OBD Fiat/Alfa/Lancia...
  • Page 136 Annexe B: Câbles Câbles optionnels - ContiSys OBD uniquement CON0026 A2C59512070 - Câble LS CAN Fiat/Alfa/Lancia CON0027 A2C59512664 - Câble CAN rapide...
  • Page 137 ContiSys OBD - Kit A2C59512059 03.9301-2000.4 782000 ContiSys OBD - Kit A2C59513375 03.9301-2002.4 782002 Professional Accessoires - ContiSys OBD et ContiSys OBD Professionnel ContiSys OBD - Câble BMW A2C59512067 03.9301-2015.1 782015 ContiSys OBD - Câble Fiat/Alfa A2C59512069 03.9301-2017.1 782017 Romeo/Lancia ContiSys OBD - Câble Mercedes...

  • Page 138: Annexe C: Compatibilité Des Constructeurs

    Annexe C: Compatibilité des constructeurs Application EOBD Compatibilité des constructeurs L'outil d'entretien peut communiquer avec un véhicule conforme à la norme EOBD par l'intermédiaire de la prise de diagnostic J1962. Utilisez ce qui suit à titre de guide • Tous les véhicules à essence fabriqués après 2000 •...

  • Page 139: Applications Fastcheck Abs

    Annexe C: Compatibilité des constructeurs Applications FastCheck ABS Les applications FastCheck prennent actuellement en charge les marques de véhicules suivantes ABS SRS Batterie Climate EPB Diesel Vit. SAS Service TPMS Alfa Romeo Audi Citroen Fiat Ford GM Opel / Vauxhall Honda Hyundai Jaguar...

  • Page 140: Annexe D: Réinitialisation Manuelle Du Témoin De Rappel De Révision

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Témoin de rappel de révision (SRI) Réinitialisation manuelle du témoin de rappel de révision Sur certains véhicules anciens, il n'est pas possible de réinitialiser le SRI à l'aide de l'outil d'entretien. Les constructeurs de ces véhicules proposent généralement des outils spécialement conçus pour cette tâche D'autres véhicules sont équipés d'interfaces intégrées permettant de réinitialiser le SRI Voici quelques-unes des procédures les plus courantes de réinitialisation manuelle du SRI...

  • Page 141: Audi

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Audi Audi A4 et A6 (1995 - 1999) UNLEADED FUEL ONLY 18.8°F PRN 432 CON0035 1. Mettez le contact d'allumage sur OFF, puis maintenez le bouton A enfoncé tout en tournant la clé de contact sur ON. 2.

  • Page 142: Bmw

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision BMW série 3 (E46), BMW série 7 (E38), BMW série 5 (E39) et BMW X5 (E53) BMW X3 (E83) et BMW Z4 (E85) CON0073 Le bouton A est indiqué par les flèches sur les illustrations. L'affichage de l'intervalle d'entretien (SIA) peut être réinitialisé...
  • Page 143 Annexe D: Réinitialisation manuelle du témoin de rappel de révision 6. Pour réinitialiser la distance jusqu'à la limite d'entretien, appuyez pendant 5 secondes sur le bouton A. L'indication 'rSt' (ou 'reset') clignote à l'écran. Si la réinitialisation n'est pas requise, attendez jusqu'à l'arrêt du clignotement de l'indication 'rSt' (ou 'reset') avant de poursuivre.

  • Page 144: Citroën

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Citroën Berlingo 1999 - 2002 km/h CON0048 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...
  • Page 145 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0042 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé jusqu'à ce que l'écran affiche 0 et que l'icône de la clé...
  • Page 146 Annexe D: Réinitialisation manuelle du témoin de rappel de révision STOP + / - CON0047 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé jusqu'à ce que l'écran affiche 0 et que l'icône de la clé...
  • Page 147 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Relay II/Jumper II (à partir de 2002) rpm x 100 CON0050 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4.
  • Page 148 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Synergie/Evasion CON0046 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...
  • Page 149 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Xsara (1997 - 2000) CON0043 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé L'icône de clé et l'intervalle d'entretien s'allument pendant 5 secondes, puis s'éteignent Xsara (à...

  • Page 150: Fiat

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Xsara Picasso CON0044 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...

  • Page 151: Ford

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Ford Transit (2000) Pour éteindre le témoin de rappel d'entretien (icône de la clé), procédez comme suit 1. Mettez le contact d'allumage sur OFF 2. Appuyez sur la pédale de frein et la pédale de l'accélérateur et maintenez-les enfoncées.

  • Page 152: Gm Vauxhall / Opel

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision GM Vauxhall / Opel Omega-B, Vectra-B à partir de 1999 CON0072 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4.

  • Page 153: Lancia

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Lancia (1994 - 2000) CON0069 1. Mettez le contact d'allumage sur OFF 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton A enfoncé pendant 10 secondes environ. 5.

  • Page 154: Land Rover

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Land Rover Range Rover III à partir de 2002 (excepté au Japon et NAS) CON0071 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Maintenez le bouton enfoncé et mettez le contact d'allumage en position I. 4.
  • Page 155 Annexe D: Réinitialisation manuelle du témoin de rappel de révision 11. Lorsque la date limite d'entretien est atteinte, appuyez sur le bouton A pendant 5 secondes. Le message 'RESET' (REINITIALISATION) clignote sur l'écran. Appuyez de nouveau sur le bouton A avant que le message 'RESET' (REINITIALISATION) ne clignote 5 fois pour réinitialiser la date limite d'entretien.

  • Page 156: Mercedes

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Mercedes Mercedes (1998 - 2007) équipées du système Flexible Service (entretien flexible) et de commandes de volant multifonctions 1. Mettez le contact d'allumage sur ON 2. Utilisez les boutons pour faire défiler l'écran des multifonctions jusqu'aux compteurs kilométriques partiel et principal.

  • Page 157: Peugeot

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Peugeot CON0051 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...
  • Page 158 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0053 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé disparaît STOP km/h CON0054...
  • Page 159 Annexe D: Réinitialisation manuelle du témoin de rappel de révision km/h CON0055 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...
  • Page 160 Annexe D: Réinitialisation manuelle du témoin de rappel de révision CON0057 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé disparaît STOP + / - CON0058...
  • Page 161 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Boxer II à partir de 2002 rpm x 100 CON0061 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4.
  • Page 162 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Partner 1999 - 2002 km/h CON0059 1. Mettez le contact d'allumage sur OFF. 2. Maintenez le bouton A enfoncé. 3. Mettez le contact d'allumage sur ON 4. Maintenez le bouton enfoncé pendant 10 secondes L'écran affiche '0' et l'icône de la clé...

  • Page 163: Renault

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Renault Niveau d'huile km/h CON0062 Le témoin illustré signale que le niveau d'huile est bas ; il ne s'agit pas d'un indicateur d'intervalle d'entretien Quand le niveau d'huile moteur est correct, ce témoin s'éteint automatiquement Témoin d'anomalie km/h...
  • Page 164 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Clio III (modèles avec ordinateur de route ; à partir de 2006) Scénic II (modèles avec ordinateur de route ; à partir de 2003) CON0074 1. Mettez le contact d'allumage sur ON 2.
  • Page 165 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Laguna II (à partir de 2001) CON0066 1. Mettez le contact d'allumage sur ON 2. Appuyez plusieurs fois sur la touche de remise à zéro A jusqu'à ce que l'icône de clé...
  • Page 166 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Safrane CON0068 1. Maintenez le bouton A enfoncé. 2. Mettez le contact d'allumage sur ON 3. Maintenez le bouton enfoncé jusqu'à ce que l'icône de clé cesse de clignoter et reste allumée L'indicateur affiche alors l'intervalle d'entretien approprié...

  • Page 167: Smart

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Smart Roadster Type d'entretien Symbole Entretien A Une clé affichée Entretien B Deux clés affichées CON0070 1. Mettez le contact d'allumage sur ON, puis, dans les 4 secondes qui suivent, sélectionnez l'écran d'intervalle d'entretien en appuyant sur le bouton A situé...

  • Page 168: Volkswagen

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volkswagen Cabrio, Golf III, GTi, Jetta III (1993 - 1995) et Jetta (1996) L'un des quatre codes d'entretien peut s'afficher en fonction de la distance parcourue Le code d'entretien affiché détermine le type ou le niveau d'intervention requise Le code d'entretien clignote pendant 3 secondes environ sur le compteur kilométrique chaque fois que l'on met le contact Lorsqu'une intervention d'entretien est nécessaire [tous les 7 500 miles (12 000 km)], le code d'entretien correspondant...

  • Page 169: Volvo

    Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo Volvo 240 (1986 - 1989) km/h SER- PARKING BRAKE VICE CON0038 Passez la main derrière le tableau de bord, et poussez le levier situé entre le compte-tours et le compteur de vitesse Volvo 240 (1990 - 1993) km/h 005000...
  • Page 170 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 740 (1986 - 1988) 005000 km/h ser- vice CON0037 Passez la main derrière le tableau de bord, et appuyez sur le bouton situé à gauche du compteur de vitesse Volvo 740 (1989 - 1992) km/h 005000...
  • Page 171 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 760 (1986 - 1990) km/h 005000 CON0039 1. Retirez le bouchon situé à l'avant du tableau de bord entre l'horloge et le compteur de vitesse 2. Introduisez une fine lame dans la cavité et appuyez sur le bouton de réinitialisation Volvo 780 (1988 - 1990) 005000...
  • Page 172 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 850 (1993 - 1995) équipées d'un tableau de bord Yazaki Remarque : Sur ce tableau de bord, le compte-tours se trouve au-dessus de l'aiguille du compteur de vitesse. km/h 005000 CON0039 1.
  • Page 173 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 850 (1993 - 1995) équipées d'un tableau de bord VDO Remarque : Sur ce tableau de bord, le compte-tours se trouve sous l'aiguille du compteur de vitesse. 1. Contact d'allumage sur ON et moteur éteint CON0040 Module de diagnostic situé...
  • Page 174 Annexe D: Réinitialisation manuelle du témoin de rappel de révision Volvo 940 (1991 - 1995) km/h 005000 CON0039 1. Retirez le bouchon situé à l'avant du tableau de bord entre l'horloge et le compteur de vitesse 2. Introduisez une fine lame dans la cavité et appuyez sur le bouton de réinitialisation Volvo 960 (1991 - 1995) km/h...

Table des Matières
