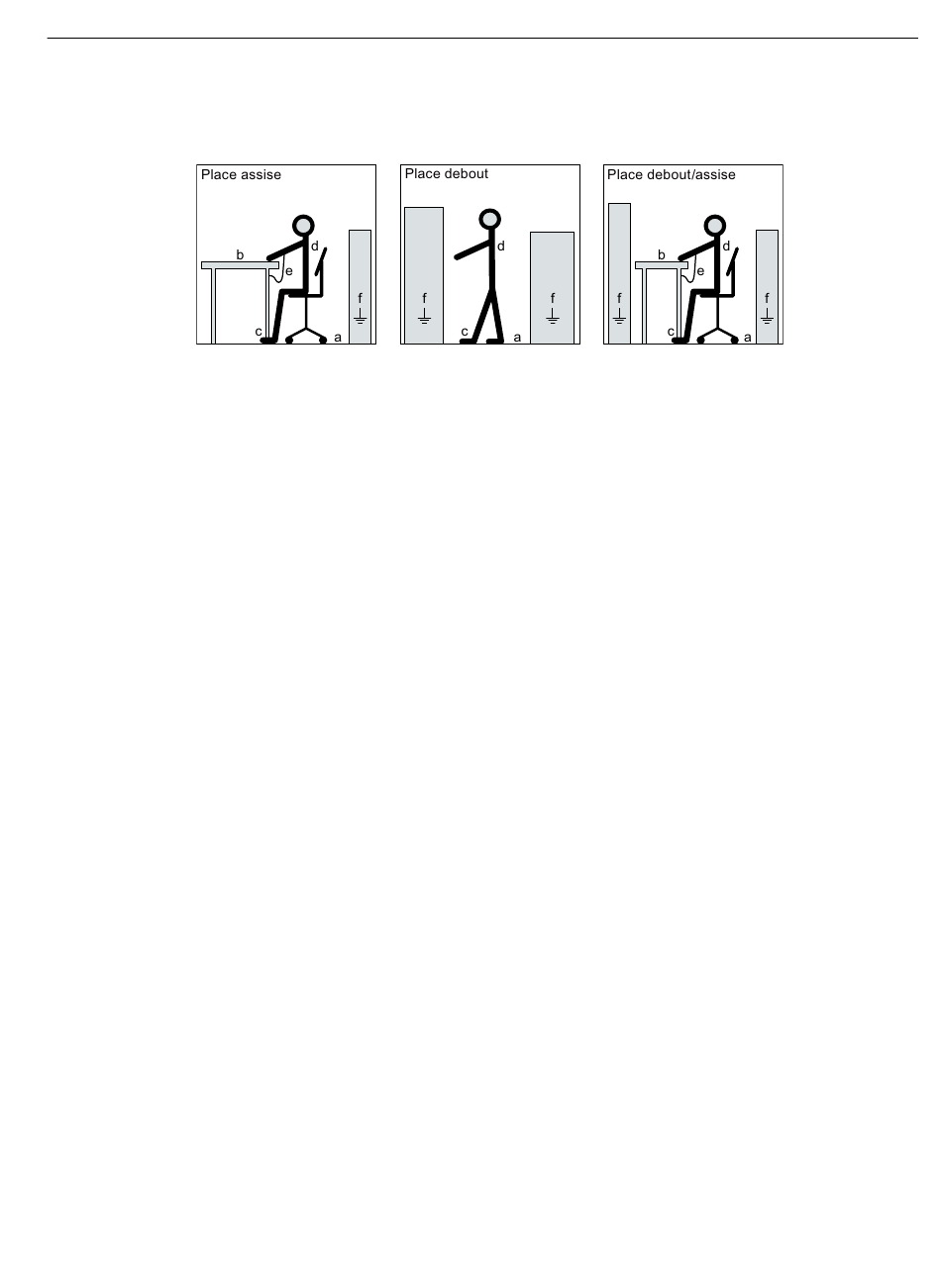

Les mesures de protection requises pour les composants sensibles aux décharges
électrostatiques (CSDE) sont illustrées par les figures suivantes :
a = sol conducteur
d = blouse antistatique
2.7 Immunité aux perturbations
Pour ne pas nuire à l'immunité aux perturbations de la machine en sélectionnant des unités de
contrôle et des câbles de signaux appropriés.
2.8 Répercussions sur le réseau d'alimentation en cas de fortes
variations du couple
De fortes variations du couple, par exemple dans le cas de l'entraînement d'un compresseur à
piston, engendrent un courant moteur non sinusoïdal. Les harmoniques générées passant par
les câbles de raccordement peuvent créer un niveau de répercussion non admissible.
2.9

Tensions perturbatrices lors du fonctionnement avec variateur

Tensions perturbatrices lors du fonctionnement avec variateur
Lors du fonctionnement avec variateur, il se produit des émissions de perturbations plus ou
moins fortes suivant le variateur utilisé (constructeur, type, mesures d'antiparasitage). Sur les
moteurs avec capteurs incorporés (par ex. thermistances CTP), les lignes de raccordement des
capteurs peuvent être le siège de tensions perturbatrices dues au variateur. Ces facteurs sont
susceptibles de provoquer des défauts pouvant entraîner, directement ou indirectement, la
mort, des blessures graves ou des dommages matériels.
• Respecter les consignes CEM du constructeur du variateur. Cela permet d'éviter un
dépassement des valeurs limites selon IEC/EN 61000-6-2 .... IEC/EN 61000-6-4 du système
d'entraînement, qui comprend la machine et le variateur.
• Prendre les mesures CEM qui s'imposent.
1LE5, 1PC4 hauteur d'axe 280 ... 355
Instructions de service, 11/2022, A5E41454689A
2.9 Tensions perturbatrices lors du fonctionnement avec variateur
b = table antistatique
e = bracelet antistatique
Consignes de sécurité
c = chaussures antistatiques
f = raccordement à la terre des armoires
