13.Monter le couvercle de palier extérieur, le cas échéant.
14.Monter les éléments d'étanchéité.
9.4.3

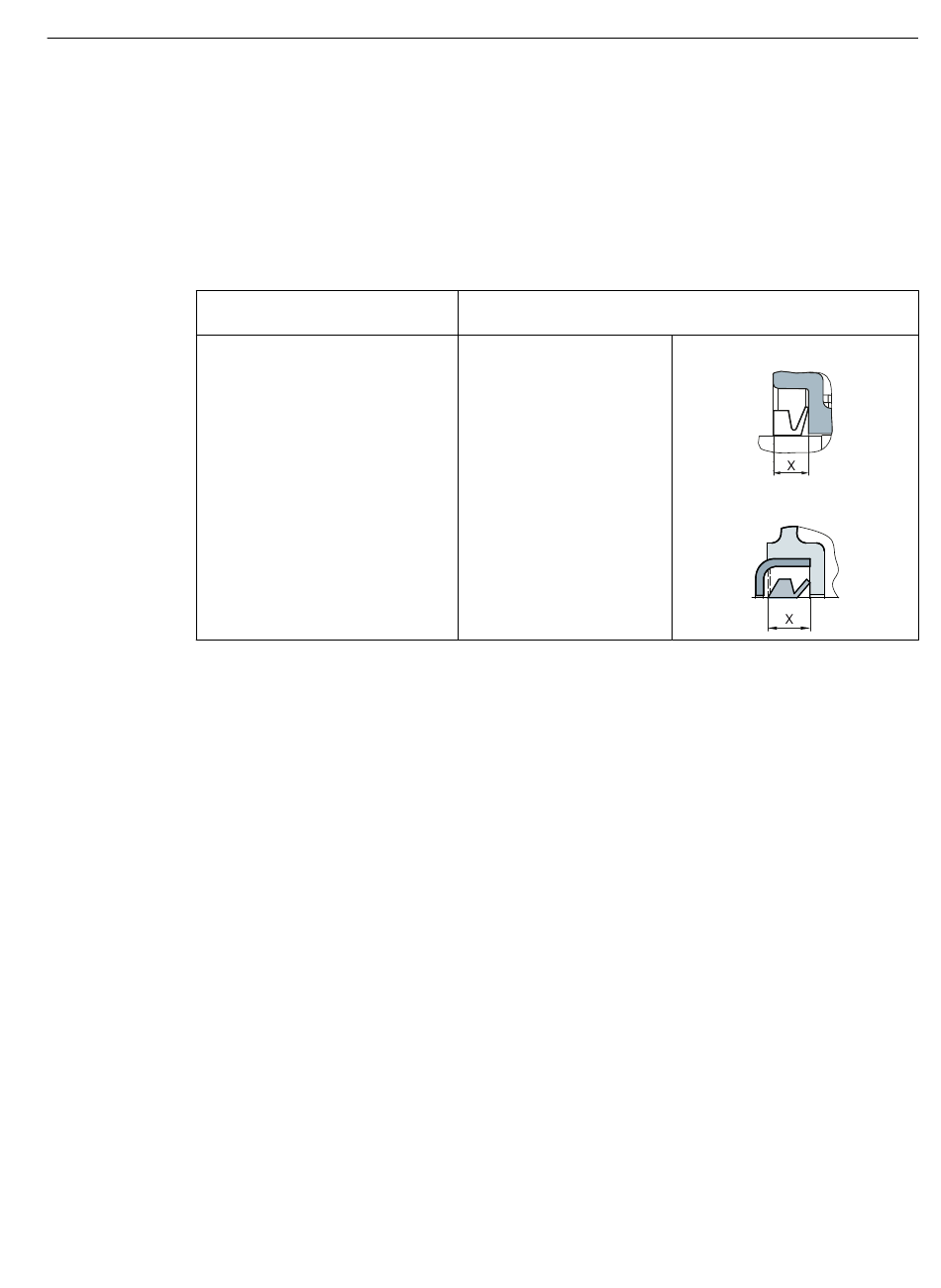

Dimension de montage "x"
Dimensions de montage "x" des bagues à lèvre
• Effectuer les travaux de montage avec la plus grande minutie et un positionnement correct.
• S'assurer que la surface d'étanchéité est exempte de salissures et de dommages.
• Graisser légèrement les lèvres de joint.
9.4.4
Ventilateur
9.4.4.1
Dépose du ventilateur en métal
Ventilateur en métal
• Hauteur d'axe 63 : Desserrer les deux vis de serrage M4 pour que le ventilateur puisse tourner
librement sur l'arbre.
• Hauteur d'axe 71...90 : Desserrer la vis sans tête M5 pour que le ventilateur puisse tourner
librement sur l'arbre.
• Hauteur d'axe 100...355 : Retirez le circlip.
• Utilisez un outil approprié (extracteur) pour le retrait du ventilateur.
• Placez les bras de l'extracteur dans les ouvertures du ventilateur dans la zone du moyeu.
• L'extracteur peut également être placé sur le bord extérieur du disque du ventilateur.
• Retirez le ventilateur de l'arbre de manière uniforme en tournant la vis de pression de
l'extracteur.
1LE5, 1PC4 hauteur d'axe 280 ... 355
Instructions de service, 11/2022, A5E41454689A
Hauteur d'axe
280 ... 355
x
mm
13,5 ±1,2
Entretien
9.4 Remise en état
Conception standard
Conception spéciale
115
