Montage
4.5 Montage des organes de transmission
Monter ou démonter les organes de transmission (par ex. accouplements, roues dentées,
poulies) uniquement avec des dispositifs appropriés (voir figure).
• Utiliser le trou taraudé en bout d'arbre.
• Lors du montage ou du démontage, chauffer les organes de transmission si nécessaire.
• Pour l'extraction, utiliser une rondelle intercalaire pour protéger le centrage en bout d'arbre.
• Équilibrer si nécessaire le moteur avec les organes de transmission conformément à
ISO 1940.
Remarque
Les moteurs à clavette sont équilibrés avec une demi-clavette. Les moteurs ont été équilibrés
au moyen d'une demi-clavette.

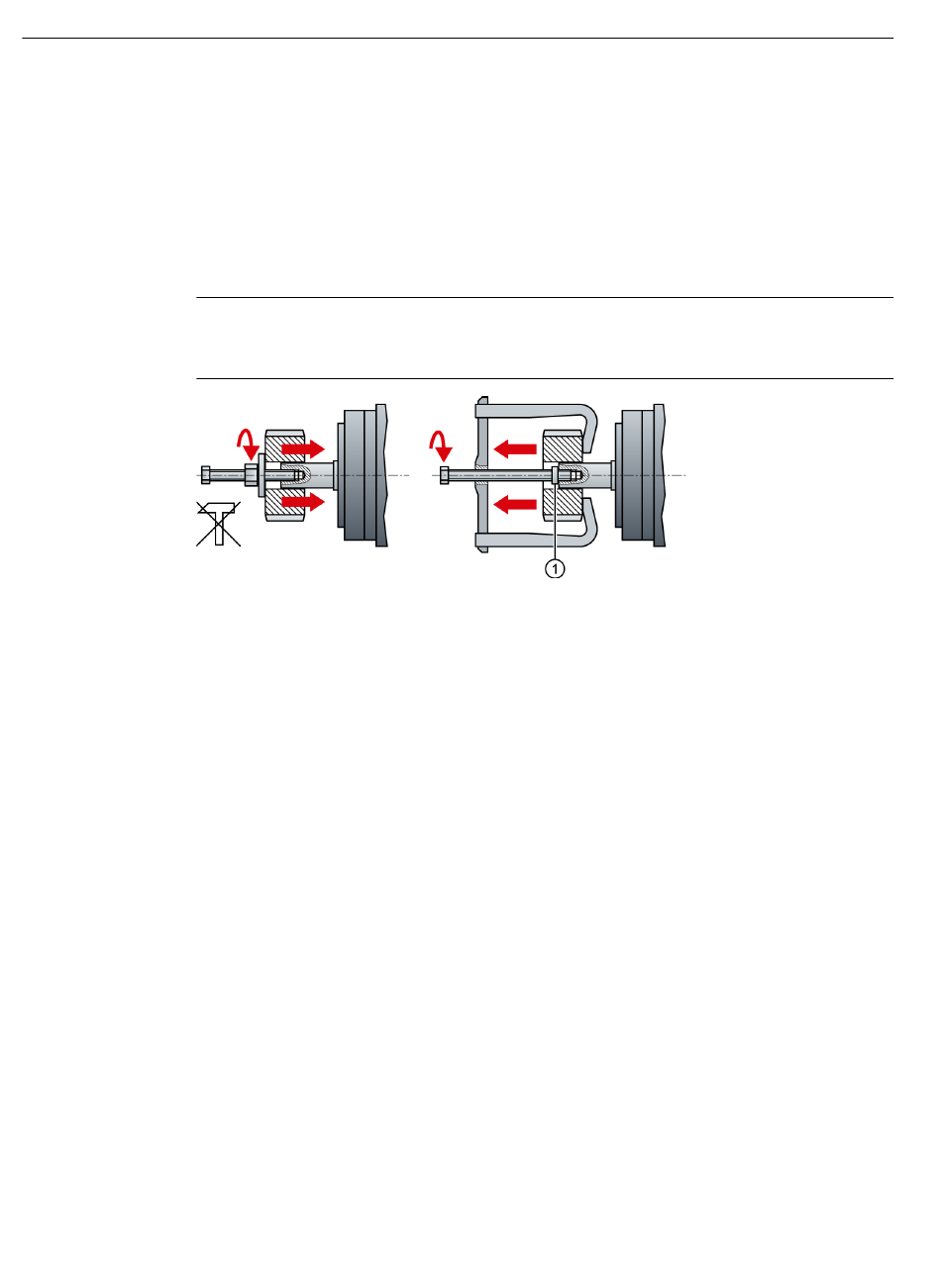

Figure 4-2
Les dimensions du moteur figurent dans le manuel de configuration du moteur concerné ou
dans le catalogue associé.
50
1 Rondelle intercalaire (protection du centrage en bout d'arbre)
Emmanchement et retrait des organes de transmission
