Branchement Connecteur - Fimap GENIE BS Manuel D'utilisation Et D'entretien

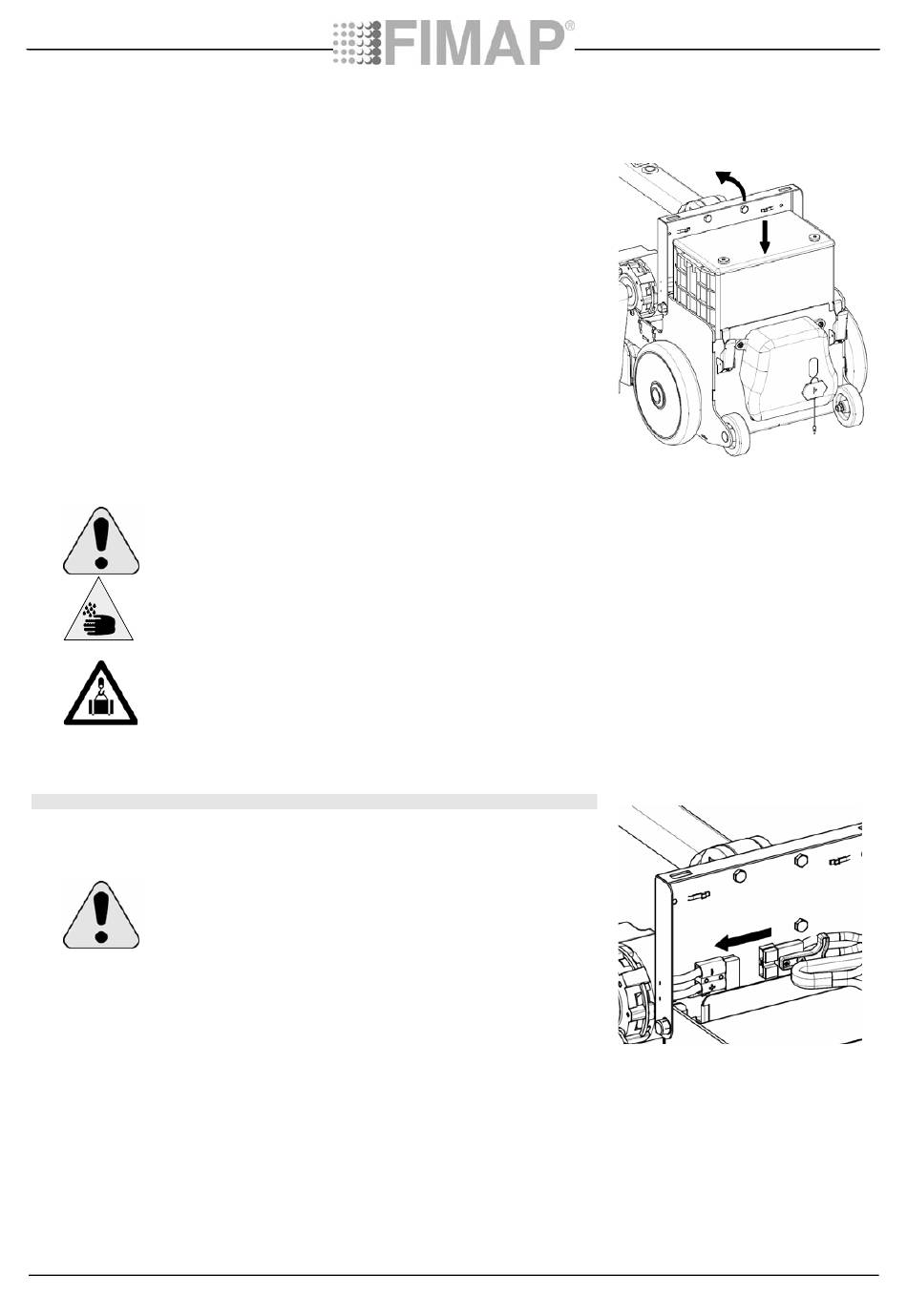

1. Ouvrir les deux charnières arrière de fermeture du compartiment batteries
2. Tourner le guidon en soulevant le levier de manutention guidon (voir "FIXATION GUIDON")
3. Mettre la batterie en place en utilisant la poignée spéciale
4. Brancher les bornes du câble fourni comme suit :
 Borne rouge sur pôle positif (+) de la batterie.
 Borne noire sur pôle négatif (-) de la batterie.
ATTENTION : Il est conseillé d'utiliser exclusivement des batteries hermétiques pour
éviter les fuites d'acide !
ATTENTION : il est conseillé de faire effectuer les opérations de branchement électrique
par du personnel spécialisé formé par le service après-vente FIMAP
ATTENTION : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
ATTENTION : il est conseillé de soulever et manutentionner les batteries exclusivement
à l'aide de moyens de levage et de transport aptes à leur poids et leurs dimensions

7. BRANCHEMENT CONNECTEUR

5. Brancher le connecteur de batteries au connecteur machine
6. Remonter l'ensemble
ATTENTION : cette opération doit être réalisée par du personnel qualifié. Le
branchement incorrect des câbles sur le connecteur peut entraîner des dommages
graves aux personnes ou aux choses.
PRÉPARATION DE LA MACHINE
10
