Mehrfachstellgerät mit zwei Sperr-Magnetventilen, servounterstütztem Druckregler, 1:1 Gas/Luft-
Regelung und Drossel (auf Wunsch).
Das Gerät ist für den Einsatz in Gasgeräten mit Vormischbrennern und Feuerungsautomat
ausgelegt. Es eignet sich für Systeme mit Direktzündung des Brenners und für den Einsatz mit den
Gasfamilien II und III.
Die vorgesehene Lebensdauer* des Produkts beträgt 500 000 Zyklen oder 10 Jahre (ab dem am
Gerät aufgedruckten Datum) gemäß EN 126 und der Lebensdauertabelle der Geräte im Afecor
Infoblatt (siehe Link auf der Website http://www.afecor.org.
Die angegebene Lebensdauer bezieht sich auf den Einsatz des Geräts entsprechend den
Betriebsanweisungen des Herstellers.
Regelmäßige Prüfungen des Geräts durch Fachpersonal sind im Einklang mit den Leitsätzen des
Geräteherstellers notwendig.
Am Ende der vorgesehenen Lebensdauer ist das Produkt durch autorisiertes Personal
auszutauschen.
* Die in den Lieferbedingungen angegebene Garantiezeit entspricht nicht der vorgesehenen Lebensdauer.
HAUPTEIGENSCHAFTEN
• Eingangsfilter (FL)
• Druckmessstutzen am Eingang, Ausgang und zusätzlicher Druckmessstutzen am Ausgang mit
nicht abnehmbaren Schrauben (Pin, Pint, Pout)
• Zwei Sperr-Magnetventile (EV1 und EV2)
• Druckregler (PR)
• 1:1 Luft/Gas-Regelung (G/A)
• Drossel auf Wunsch (RA)

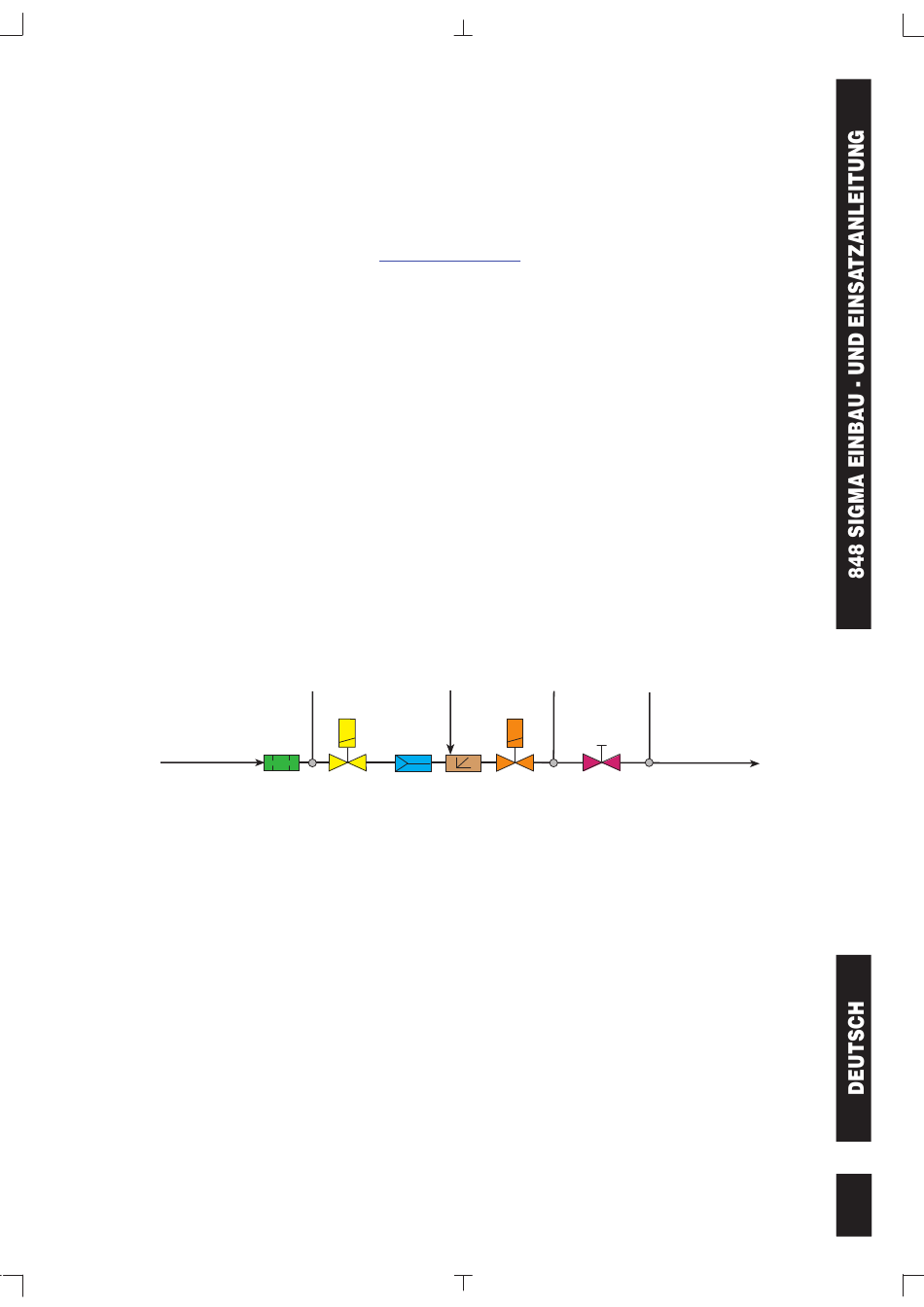

Pin
GASEINGANG
FL

bESCHREIbUNG

Siehe Abb. 1:
1. Stecker für On-Off Magnetventile EV1 und EV2
2. Druckmessstutzen am Eingang (Pin)
3. Druckmessstutzen am Ausgang (Pint)
4. Zusätzlicher Druckmessstutzen am Ausgang
(Pout)
5. Anschluss für Luftsignal (Pair)
6. Nulleinstellung (offset)
7. Drossel
8. AG-Eingang
9. Flanscheingang
10. IG-Eingang
11. AG-Ausgang
12. Flanschausgang
Pair
EV1 PR G/A
EV2
13. IG-Ausgang
14. Seitlicher Ausgang
15. „Steck-Ausgang"
16. Staubschutzkappe für Ausgang
17. Staubschutzkappe für Eingang
18. Staubschutzkappe für seitlichen
19. Staubschutzkappe für „Steck-Ausgang"
20. Ventilmontagebohrungen
21. Zusätzlicher Erdschluss
22. Schutzkappe für Entlüftung
24. Sortie mâle avec joint HNBR spécifique
Pint Pout
GASAUSGANG
RA
Ausgang
(abgenommen)
