RÉGLAGES
ATTENTION
Tous les réglages doivent tenir compte des caractéristiques spécifiques de l'appareil.
Utiliser un manomètre ayant une pleine échelle en Pascals (et non pas en bars).
Contrôler les pressions d'entrée Pin et de sortie Pint en utilisant les prises de pression prévues à
cet effet. Pour ouvrir les prises de pression, utiliser un tournevis à bout plat 4,5 - 5 x 0,8 mm. Les vis
ne peuvent pas être retirées. Après les réglages, sceller soigneusement les prises de pression afin
d'assurer l'étanchéité au gaz. Couple de fixation recommandé : 1,0 Nm.

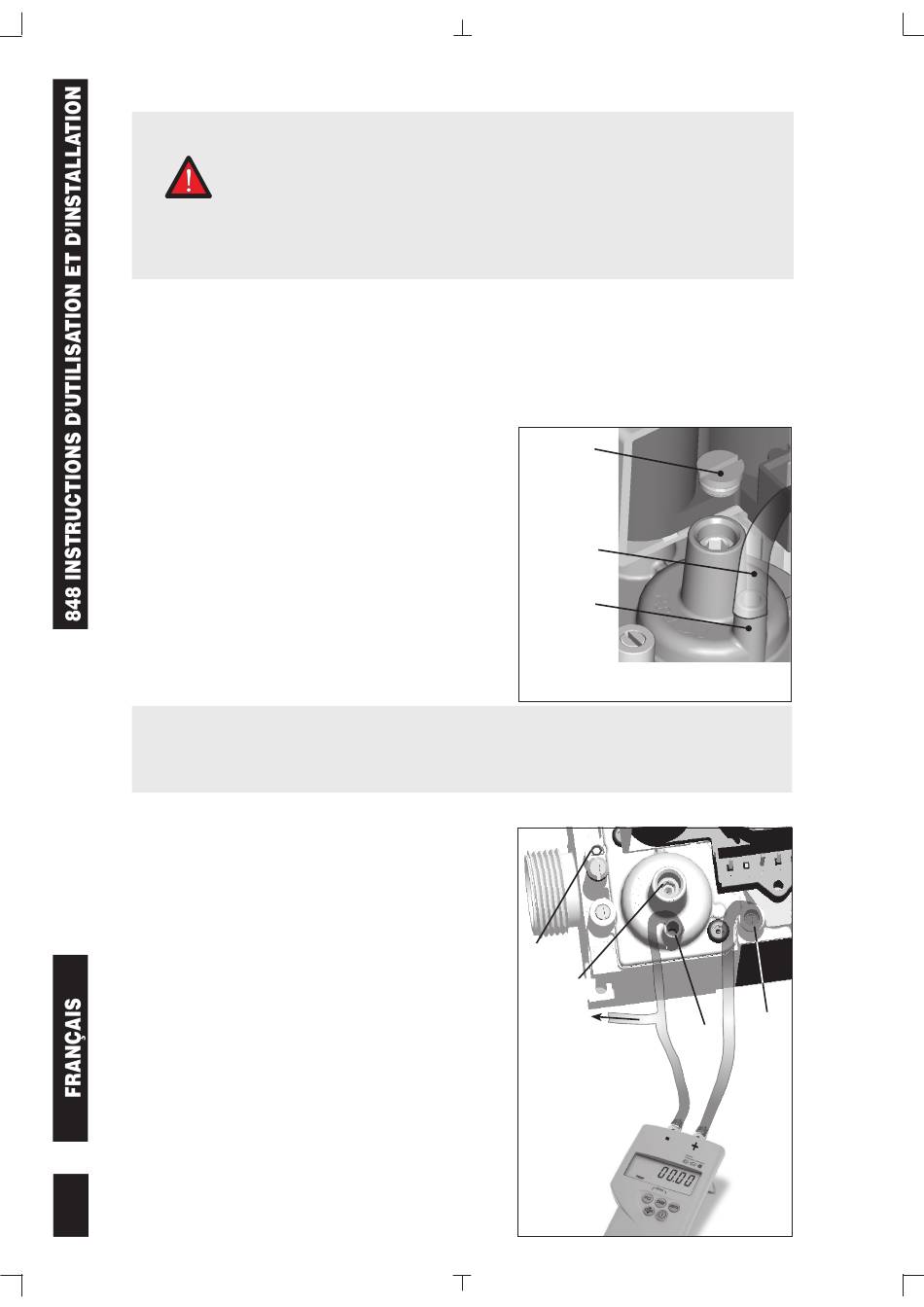

Versions avec réglage du zéro (offset)
Retirer le bouchon A avec un tournevis à bout plat de 6,5
mm (Fig. 12). Débrancher le tuyau de l'air du raccord G
du signal d'air (si présent) et brancher le manomètre
comme indiqué Fig. 13.
Réduire la puissance de l'appareil au minimum et, à
l'aide d'une clé Allen de 4 mm, régler la vis B de manière
à obtenir la valeur de différence de pression Pint–Pair
(offset) requise. Visser pour augmenter l'offset.
REMARQUE : le bouchon de protection A (Fig. 12) peut
être fourni, non fixé à la vanne.
IMPORTANT
Versions avec réglage du zéro (offset) et du
rapport air/gaz
Retirer le bouchon A, avec un tournevis à bout plat de
6,5 mm (Fig. 12). Débrancher le tuyau d'air du raccord
G du signal d'air (si présent) et brancher le manomètre
comme indiqué Fig. 13.
Réduire la puissance de l'appareil au minimum et,
à l'aide d'une clé Allen de 4 mm, régler la vis B afin
d'obtenir la valeur de différence de pression Pint–
Pair (offset) requise. Visser pour augmenter l'offset.
Débrancher le manomètre et rebrancher le tuyau du
signal d'air sur le raccord G.
Régler l'appareil à la puissance maximum et, à l'aide
d'une clé Allen de 2,5 mm, régler la vis R afin d'obtenir
les valeurs requises de CO/CO2 et de CO2.
Réduire la puissance de l'appareil au minimum et
0
0
contrôler que le rapport CO/CO2 et la valeur de CO2
SI, AVANT LES RÉGLAGES, ON A EFFECTUÉ L'ESSAI D'ÉTANCHÉITÉ,
AVANT DE PASSER AU RÉGLAGE DU ZÉRO (OFFSET), ACTIVER LE
VENTILATEUR à LA VITESSE MAxIMUM AU MOINS 2 SECONDES
AVANT D'ALIMENTER LES ÉLECTROVANNES, CE AFIN D'ÉVITER
TOUTE DÉRIVE DU RÉGLAGE DE L'OFFSET.
Après le réglage, remettre le bouchon de protection A, débrancher le
manomètre et rebrancher le tuyau de l'air (si présent) sur le raccord G du
signal d'air.
A
Tuyau air
G
R
B
Au tuyau d'air
G
Manomètre
Fig.12
Pint
Fig.1
