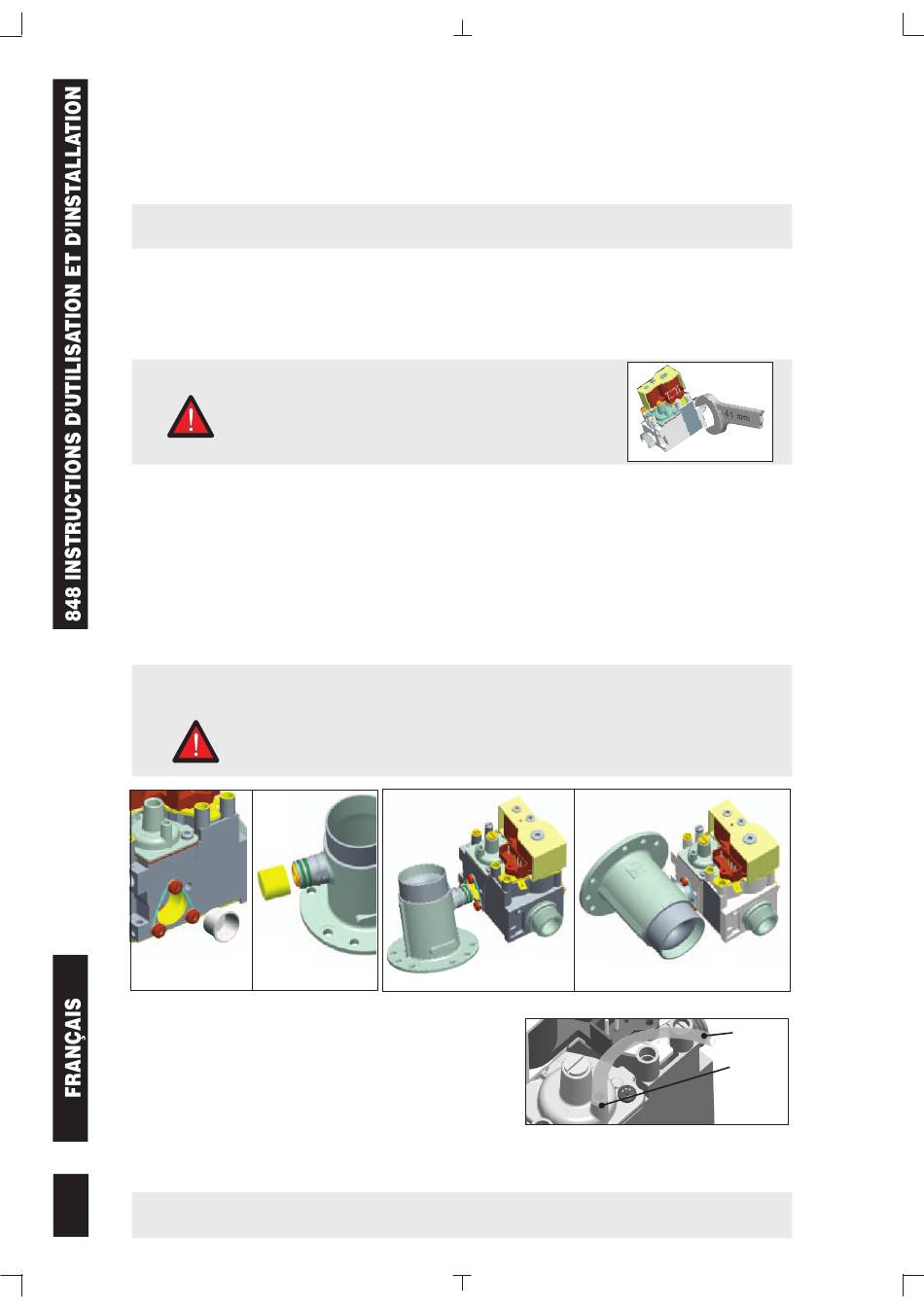

Sit 848 Sigma Instructions D'utilisation Et D'installation page 28

Version avec sortie latérale à bride
La bride doit être conforme ISO 7005. Utiliser trois vis filetées M5x1. La profondeur des trous sur la
vanne est de 6,5 mm. Utiliser des vis dont la longueur permet de pénétrer presque complètement
dans les trous filetés de la vanne. Visser d'abord les tubes sur les brides puis les brides sur le bloc
gaz multifonctionnel. Couple recommandé pour les vis de fixation de la bride : 3 Nm.
Important Contrôler que le joint torique est correctement placé dans la rainure de la bride.
Version Rp 1/2 (filetage femelle)
Le raccordement doit être effectué en utilisant des tubes de gaz avec filetage Rp 1/2 conforme ISO
7. Couple recommandé : 25 Nm.
ATTENTION
Version à « Raccord rapide »
Utiliser cette sortie gaz uniquement pour raccorder les séries à « raccord rapide » SIT MIXER 390.
Travailler dans un milieu propre. Ne retirer le bouchon de protection du raccord de sortie gaz de la
vanne qu'à la main (voir Fig. 4) ; procéder de manière identique pour le bouchon du raccord gaz
du Mixer (voir Fig. 5). Positionner le raccord gaz du Mixer en regard de la sortie de la vanne gaz,
comme illustré Fig. 6 et l'introduire en appliquant la force nécessaire à la main. Tourner dans la
position désirée (voir Fig. 7). Cette opération termine le raccordement.
ATTENTION
Fig. 4
Raccordement du signal d'air
Au besoin, brancher le signal d'air sur le raccord G au
moyen d'un tuyau flexible. Ce tuyau doit être adapté au
diamètre du raccord (6 mm) (voir Fig. 8).
Essai d'étanchéité
La vanne gaz est certifiée EN 126 et elle n'est par conséquent pas endommagée par l'essai
d'étanchéité à 150 mbars.
28 28
IMPORTANT
NE PAS TROP SERRER. ÉQUILIbRER LE
COUPLE (VOIR ExEMPLE FIG. 2).
LA PLEINE FONCTIONNALITÉ N'EST GARANTIE QUE DANS LA
POSITION ILLUSTRÉE FIG. 7.
Fig. 5
En cas de test d'étanchéité de la tuyauterie, fermer le robinet en amont de la vanne gaz.
Fig. 6 Fig. 7
Fig.2
tubo
G
Fig.8
