ATTENTION
NE PAS TROP SERRER LA bAGUE DE bLOCAGE.
ÉQUILIbRER LE COUPLE DE SERRAGE (VOIR
ExEMPLE FIG. 2).

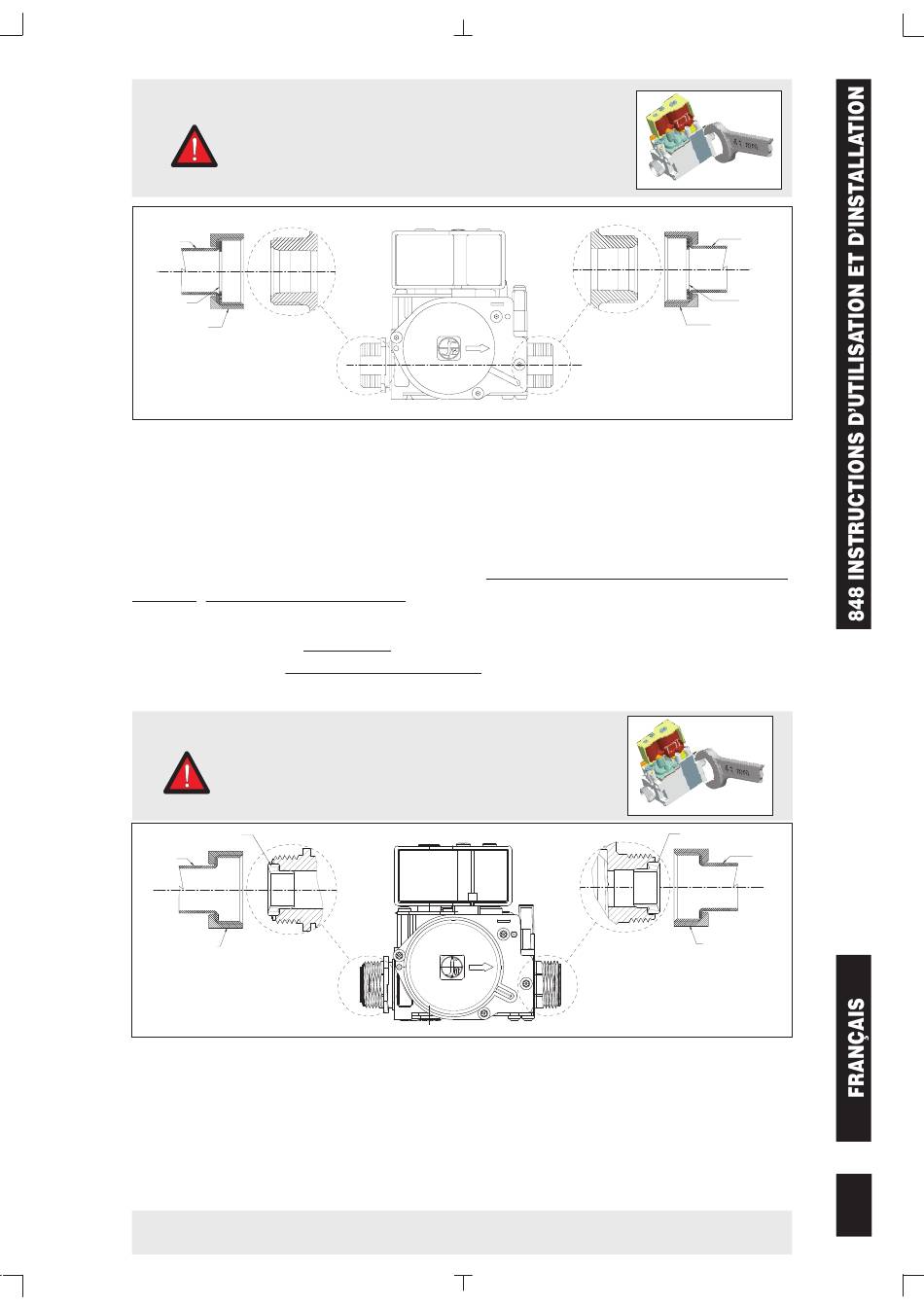

Tube
Joint
Bague de blocage
Version G3/4 (entrée à filetage mâle antierreur avec joint HNBR prémonté et sortie à filetage
mâle convenant au joint HNBR spécifique)
Voir Fig. 3-b.
Raccordement d'entrée : utiliser des tubes de gaz ayant une surface annulaire plate permettant
l'utilisation du joint HNBR d'étanchéité prémonté. Ne pas enlever le joint HNBR d'étanchéité
prémonté. Ne pas insérer d'autres joints. Le filetage de la bague de blocage doit être conforme
ISO 228. Serrer correctement la bague de blocage afin d'assurer l'étanchéité.
Raccordement de sortie: n'insérer que le joint HNBR d'étanchéité spécifique (Fig.3-b), disponible
en tant qu'accessoire. Ne pas insérer d'autres joints. Le filetage de la bague de blocage doit être
conforme ISO 228. Serrer correctement la bague de blocage afin d'assurer l'étanchéité.
ATTENTION
NE PAS TROP SERRER LA bAGUE DE bLOCAGE.
ÉQUILIbRER LE COUPLE DE SERRAGE (VOIR
ExEMPLE FIG. 2)
Joint HNBR prémonté
Tube
Bague de blocage
Entrée
Version à bride en ligne
Les brides doivent être conformes ISO 7005. Utiliser quatre vis filetées M4x1. La profondeur des
trous sur la vanne est de 6,0 mm. Utiliser des vis dont la longueur permet de pénétrer presque
complètement dans les trous filetés de la vanne. Visser d'abord les tubes sur les brides puis les
brides sur le bloc gaz multifonctionnel. Couple de serrage recommandé pour les vis de fixation
des brides : 3 Nm.
Important Contrôler que le joint torique est correctement placé dans la rainure de la bride.
Fig.2
Tube
Joint
Bague de blocage
Fig.-a
Fig.2
Joint HNBR spécifique
Bague de blocage
Sortie
Fig.-b
Tube
