Bloc gaz multifonctionnel avec deux électrovannes de sectionnement, un régulateur de pression
servo-assisté, une régulation air/gaz 1:1 et un limiteur de débit (en option).
Ce bloc a été conçu pour être employé dans des appareils à gaz domestiques utilisant des
brûleurs à prémélange et un système de contrôle automatique des brûleurs. Il est adapté à
l'allumage direct des brûleurs et pour une utilisation avec les familles de gaz II et III.
La durée de vie prévue* de ce produit est de 500 000 cycles ou 10 ans (à partir de la date
indiquée par le code) conformément à la norme EN 126 et au tableau du document Afecor sur la
durée de vie des dispositifs de sécurité (voir les liens sur le site http://www.afecor.org.
Cette indication de la durée de vie se fonde sur une utilisation du produit conforme aux instructions
du fabricant.
Conformément aux recommandations du fabricant du produit, il est nécessaire de faire contrôler
ce dernier régulièrement par du personnel autorisé.
Au terme de sa durée de vie prévue, le produit doit être remplacé par du personnel autorisé.
* À l'encontre de la durée de vie prévue, la garantie est indiquée dans les conditions de livraison.

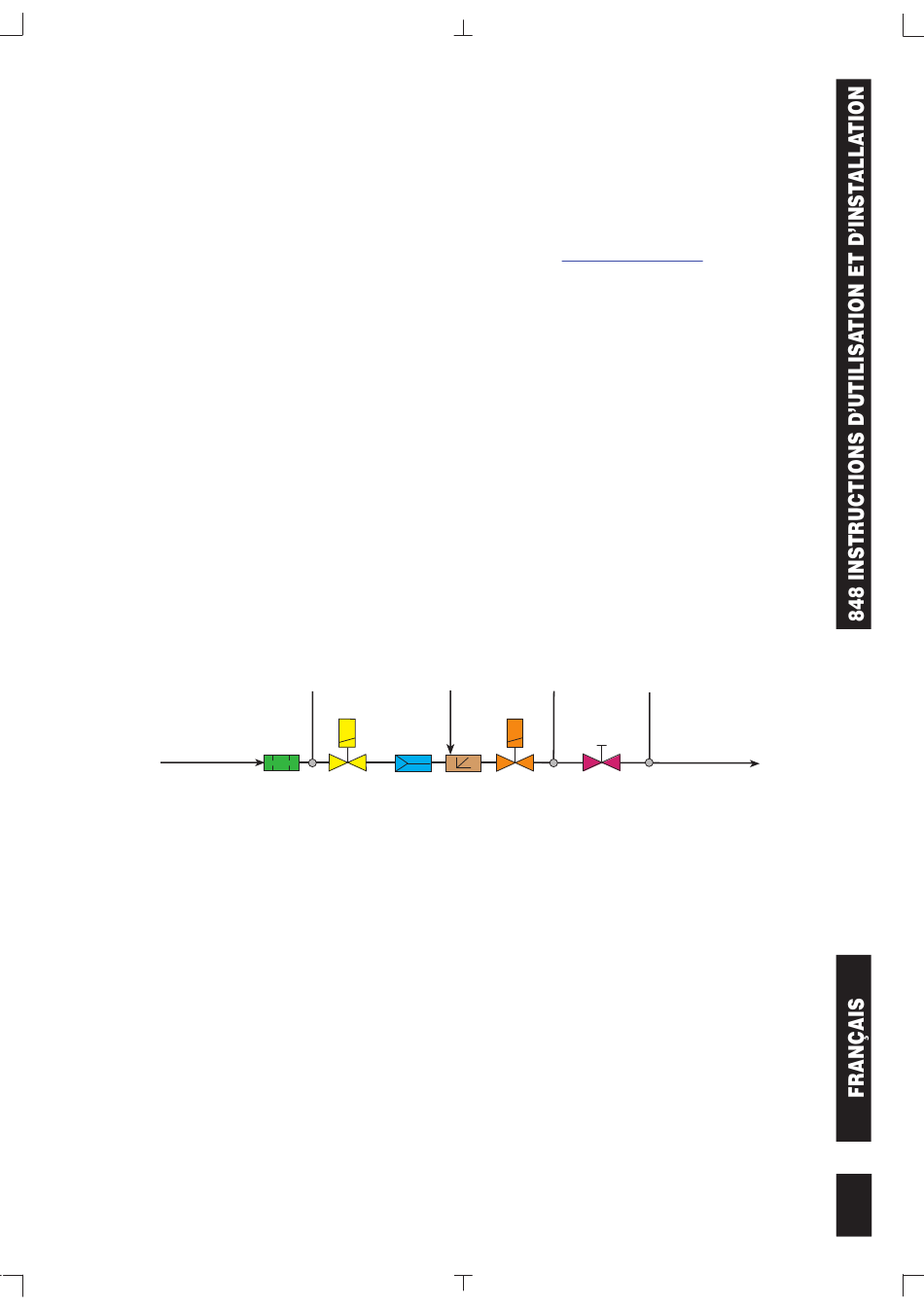

CARACTÉRISTIQUES PRINCIPALES
• Filtre d'entrée (FL).
• Prises de pression sur entrée, sortie et sortie supplémentaire avec « vis imperdables » (Pin, Pint, Pout).
• Deux électrovannes d'arrêt (EV1 et EV2).
• Régulateur de pression (PR).
• Régulation air/gaz 1:1 (G/A).
• Limiteur de débit (RA).
Pin
ENTRÉE GAZ
FL
DESCRIPTION
Voir Fig. 1:
1. Bornes des électrovannes EV1 et EV2
2. Prise de pression entrée (Pin)
3. Prise de pression sortie (Pint)
4. Prise de pression sortie supplémentaire (Pout)
5. Raccord signal d'air (Pair)
6. Réglage du zéro (offset)
7. Limiteur de débit
8. Entrée mâle
9. Entrée à bride
10. Entrée femelle
11. Sortie mâle
12. Sortie à bride
13. Sortie femelle
Pair
EV1 PR G/A
EV2
14. Sortie latérale
15. Sortie à « raccord rapide »
16. Bouchon anti-poussière pour sortie
17. Bouchon anti-poussière pour entrée
18. Bouchon anti-poussière pour sortie
19. Bouchon anti-poussière pour sortie à
20. Trous de fixation de la vanne
21. Raccordement de mise à la terre
22. Bouchon de protection de l'évent
23. Entrée mâle antierreur avec joint HNBR
24. Sortie mâle avec joint HNBR spécifique
Pint Pout
SORTIE GAZ
RA
latérale
« raccord rapide » (enlevé)
supplémentaire
prémonté
