ATTENTION SI ON JUGE NÉCESSAIRE DE FAIRE L'ESSAI D'ÉTANCHÉITÉ AIR/GAZ
PENDANT LE MONTAGE DANS L'APPAREIL, CET ESSAI DOIT êTRE
EFFECTUÉ AVANT TOUT RÉGLAGE AFIN D'ÉVITER DE POSSIbLES
DÉRIVES (VOIR LA SECTION « RÉGLAGES »).
branchements électriques
Tous les branchements électriques doivent être effectués conformément aux normes électriques
en vigueur. Contrôler que la tension et la fréquence des bobines, indiquées sur l'étiquette de la
vanne, sont correctes. Couper l'alimentation électrique avant de commencer l'installation.
Vérifier que tous les branchements, notamment celui de mise à la terre, sont correctement
réalisés. Il est recommandé d'utiliser un contact Faston sur le corps ou un contact femelle du
connecteur selon EN 60730-1. Vérifier que les vis de fixation du connecteur électrique sont
serrées. Les électrovannes sont dotées d'un contact mâle compatible Molex 3003, adapté au
connecteur femelle Molex série 3001.
IMPORTANT
Pour les vannes avec les bobines directement alimentées par le secteur
AC, il est recommandé de limiter les pics de tension qui pourraient apparaître sur les bobines
des vannes, à l'aide de varistances de protection appropriées montées en parallèle avec
les bobines (Résistances dépendantes de la tension - VDR). L'utilisation de varistances est
particulièrement recommandée pour les marchés où les conditions d'alimentation du réseau
électrique ne sont pas garanties pour rester à l'intérieur des tolérances standards.
Les versions 24 V CA doivent être alimentées au moyen d'un transformateur d'isolement à très
basse tension de sécurité conformément à la norme EN 60742.
Faire les branchements comme indiqué dans les instructions techniques du contrôle automatique
du brûleur utilisé et/ou dans les normes spécifiques applicables à l'appareil.
ATTENTION
LA CONDENSATION, LA GLACE ET L'INFILTRATION D'EAU SUR LES
bORNES DES bObINES SONT à PROSCRIRE.

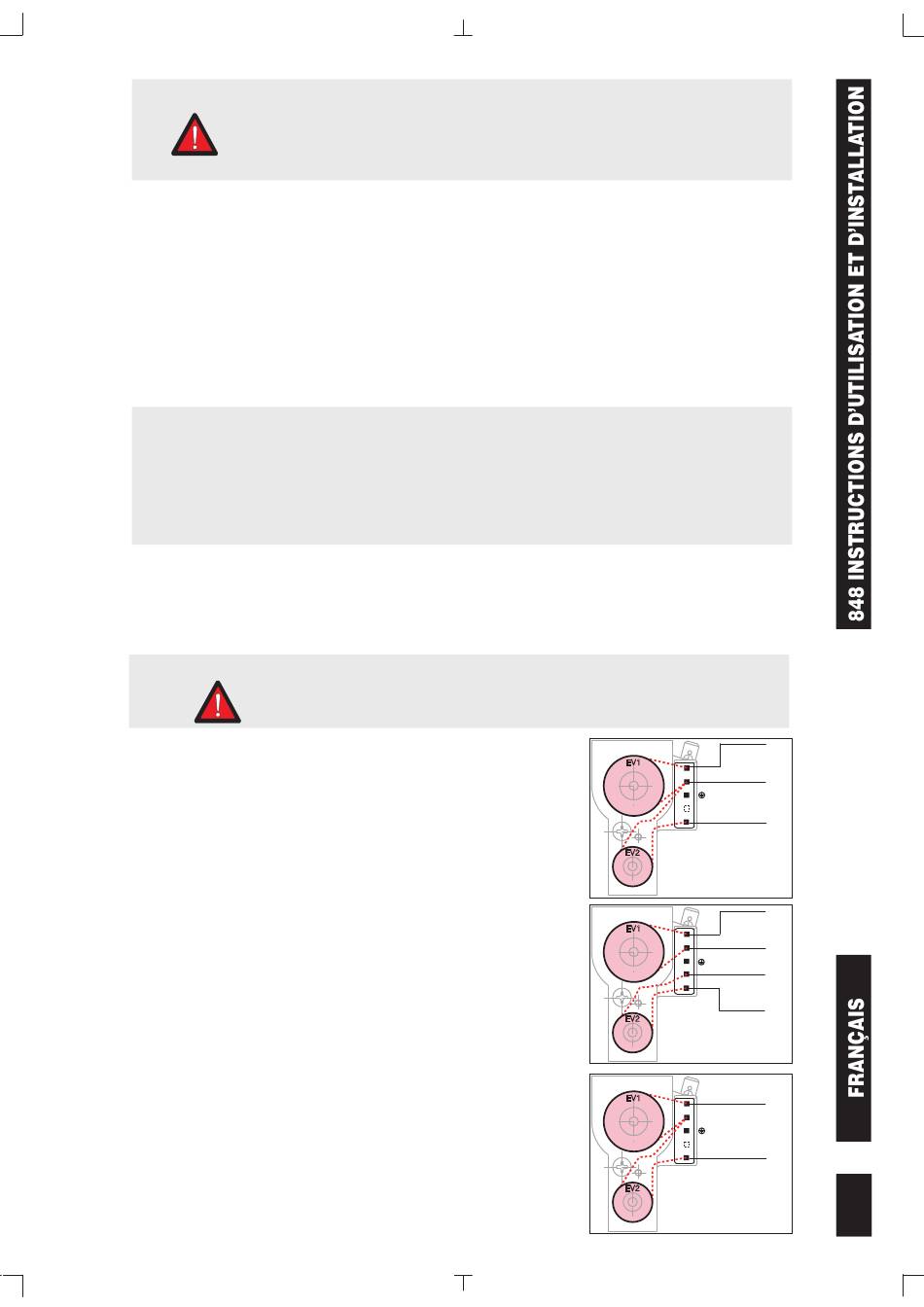

Schémas de branchement
Options possibles :
- Schéma de branchement Fig. 9. Électrovanne EV1 alimentée sur
les bornes 3 et 4 (V1). Électrovanne EV2 alimentée sur les bornes
1 et 3 (V2).
- Schéma de branchement Fig. 10. Électrovanne EV1 alimentée sur
les bornes 3 et 4 (V1). Électrovanne EV2 alimentée sur les bornes
1 et 2 (V2).
- Schéma de branchement Fig. 11. Électrovannes EV1 et EV2
alimentées en série sur les bornes 1 et 4 (V).
La borne 3 est réservée aux contrôles de production. Ne
pas l'utiliser dans l'appareil.
4
V1
EV1
3
V2
2
1
EV2
Fig. 9
4
V1
EV1
3
2
V2
1
EV2
Fig. 10
4
EV1
3
V
2
1
EV2
Fig. 11
