COMMENT RÉGLER LA COURROIE
D'ENTRAÎNEMENT
Si les pédales dérapent quand vous pédalez, même
lorsque la résistance est au degré le plus élevé, il est
possible que la courroie d'entraînement doive être
réglée.
Pour régler la courroie d'entraînement, vous devez reti-
rer la pédale droite, le disque d'accès droit et le capot
droit tel qu'il est indiqué plus bas.

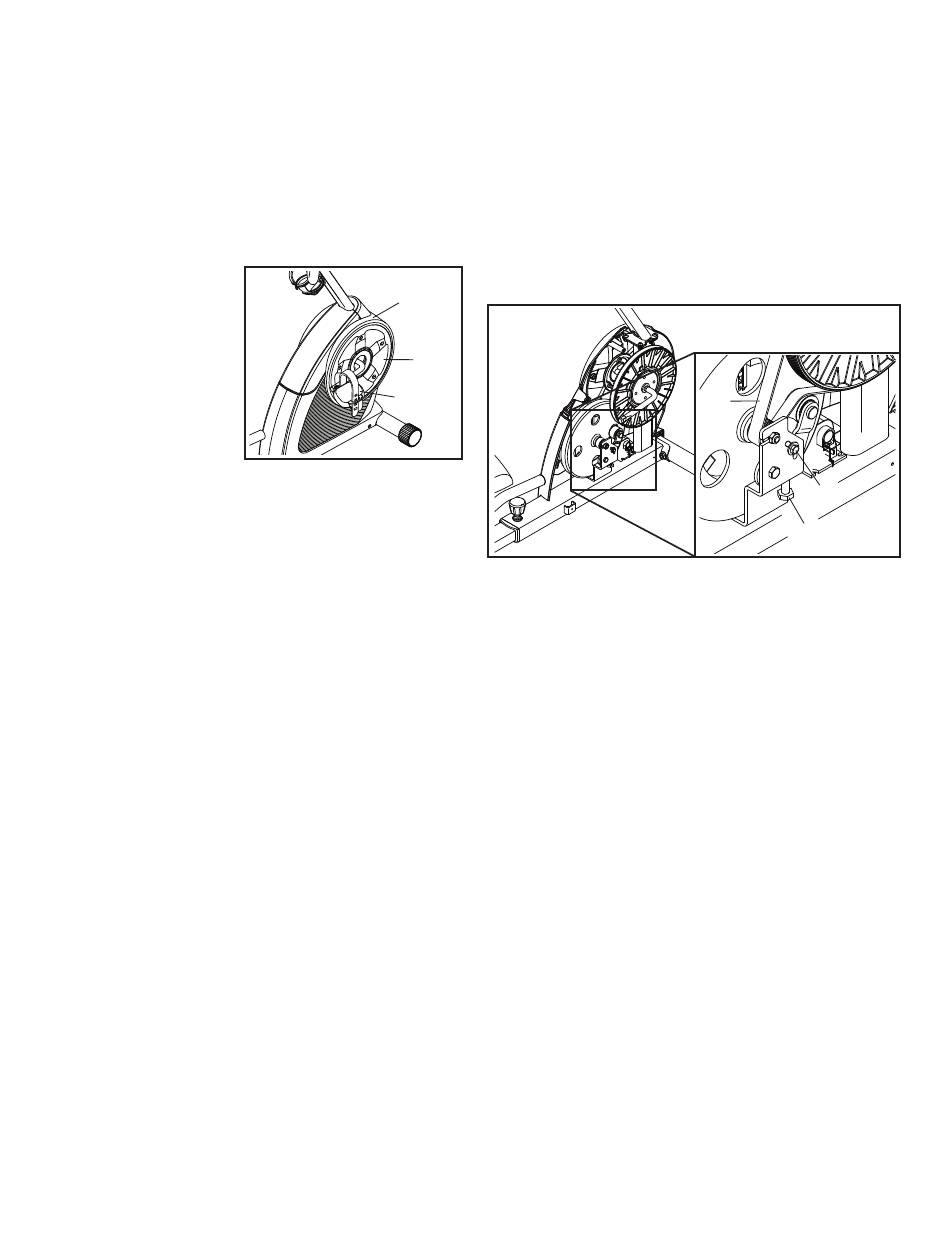

À l'aide d'une clé à
molette, tournez la
Pédale Droite (26)
dans le sens anti-
horaire et retirez-la.
Ensuite, à l'aide d'un
tournevis plat, déga-
gez les languettes
bordant le Disque
d'Accès (10) droit,
puis dégagez ce
dernier du Capot Droit (18).
Référez-vous à l'étape d'assemblage 5 page 9.
Retirez les deux Vis M4 x 16mm (8) du Boîtier Arrière
des Capots (9). Ensuite, utilisez un tournevis plat pour
dégager les languettes le long de la bordure infé-
rieure des Boîtiers Arrière et Avant des Capots (9, 19).
Retirez ensuite les deux Vis M4 x 12mm (61), puis
retirez les Boîtiers Arrière et Avant des Capots.
Référez-vous au SCHÉMA DÉTAILLÉ page 27.
Identifiez les Capots Gauche et Droit (17, 18). Retirez
toutes les vis des Capots Gauche et Droit; les vis des
capots sont de deux dimensions différentes – notez
la dimension de chacune des vis que vous retirez
de chaque orifice. Puis, enlevez délicatement le Capot
Droit.
Desserrez ensuite la Vis Hexagonale M6 x 20mm
(60). Puis, serrez la Vis Hexagonale M10 x 50mm (33)
jusqu'à bien tendre la Courroie d'Entraînement (23).
Une fois la Courroie d'Entraînement bien tendue, ser-
rez la Vis Hexagonale M6 x 20mm.
18
10
26
Réinstallez ensuite les pièces que vous avez retirées.
24
23
60
33
