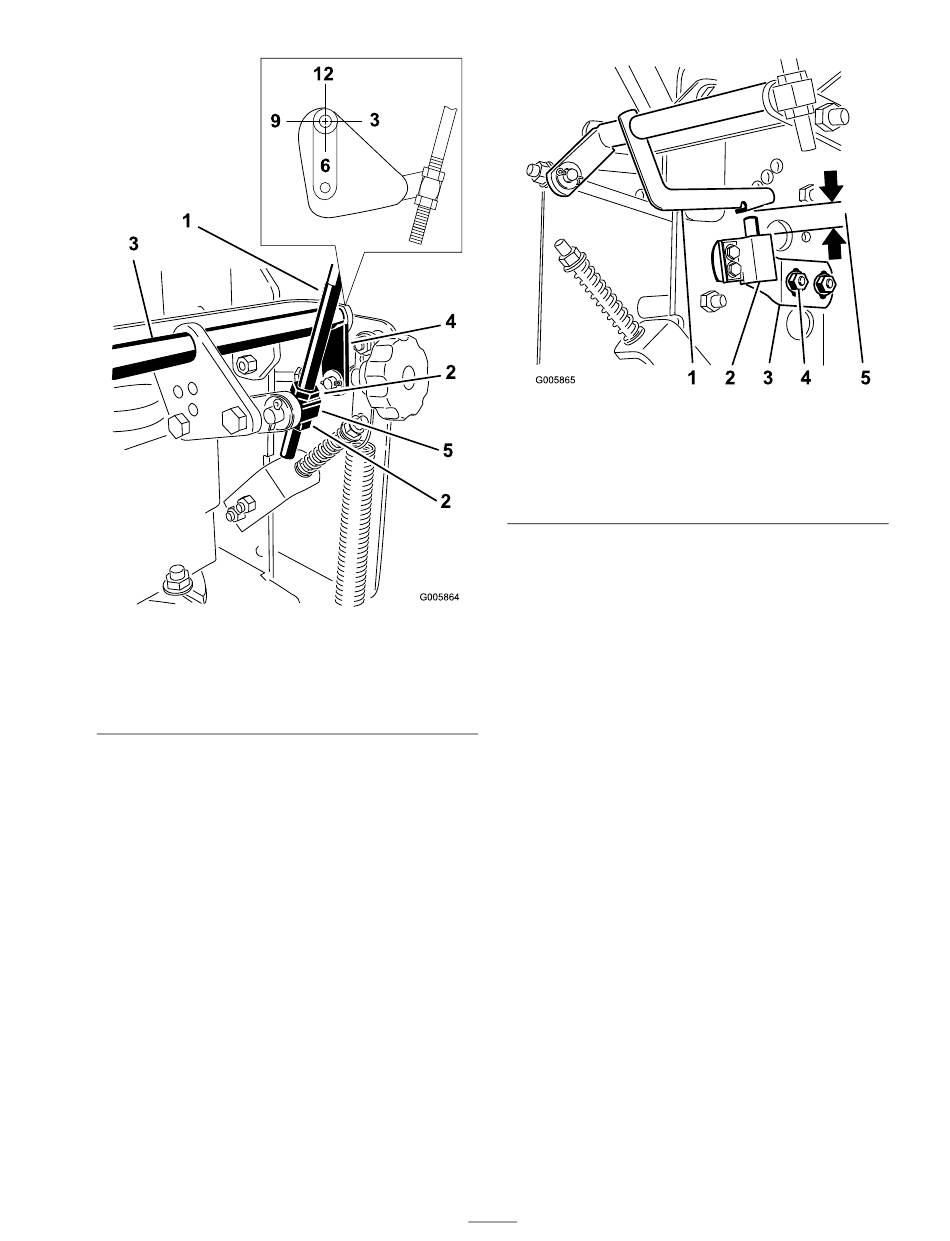

Figure 45
1. Tige de commande de
vitesse
2. Écrou de blocage
3. Manivelle de commande
de vitesse
9. Ramenez le levier de changement de vitesse
au point mort.
10. Vérifiez la course du levier de changement de
vitesse dans la fente du panneau de commande.
Le levier doit être à peu près centré dans la
fente du panneau de commande (Figure 44).
11. Le cas échéant, réglez le pivot sur la tige de
commande de vitesse au centre de la course
du levier (Figure 45).
12. Lorsque le levier de changement de vitesse
est au point mort, vérifiez que le contacteur
de sécurité est enfoncé et qu'un espace de
3 à 6 mm (1/8 à 1/4") sépare la languette
d'actionnement du contacteur de sécurité
(Figure 46).
4. Languettes, position 6
heures
5. Pivot
Figure 46
1. Languette d'actionnement 4. Boulons de patte de
2. Contacteur de sécurité
3. Patte de réglage du point
mort
13. Pour ajuster la position du contacteur,
desserrez les deux vis du support de point
mort qui retiennent la plaque de contacteur au
châssis (Figure 46).
14. Montez ou abaissez le contacteur de sorte à
obtenir un écart de 3 à 6 mm (1/8 à 1/4")
(Figure 46).
15. Serrez les deux vis du support de point
mort qui retiennent la plaque de contacteur
(Figure 46).
Réglage du goujon de point
mort temporaire
Remarque: Exécutez les procédures suivantes
à droite et à gauche.
1. Déplacez les verrous du point mort vers la
gauche et la droite à la position déverrouillée.
2. Placez le levier de changement de vitesse à la
position de point mort (Figure 44).
3. Desserrez l'écrou contre la chape (Figure 47).
4. Réglez la longueur de l'ensemble chape et
goujon de point mort de sorte que l'axe de
chape ne touche pas l'arrière de la fente du
support du bras de commande (Figure 47).
5. Serrez l'écrou contre la chape (Figure 47).
43
réglage du point mort
5. Espace de 3 à 6 mm (1/8 à
1/4")
