Récapitulatif

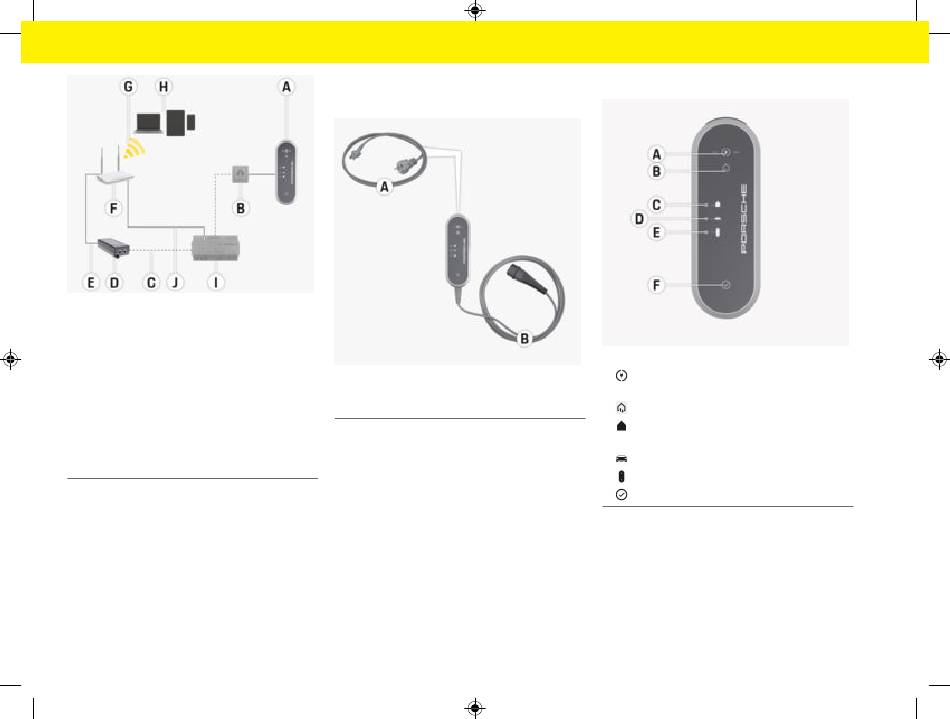

Fig. 5: Connexion directe du chargeur et du gestionnaire
d'énergie par PLC (exemple d'utilisation)
A Porsche Mobile Charger Plus
B Prise électrique
C Connexion réseau par câble électrique (PLC)
D Adaptateur PLC
E Connexion réseau par Ethernet
F Routeur WiFi
G WiFi
H Terminal mobile
I Gestionnaire d'énergie
J Connexion réseau par Ethernet (alternative)
10
Raccordements au niveau de
l'unité de commande
Fig. 6: Raccordements au niveau de l'unité de commande
A Câbles de raccordement au secteur
B Câble du véhicule
Le câble de raccordement au secteur A se débranche
et se branche sur l'extrémité supérieure de l'unité de
commande.
Le câble du véhicule B se débranche et se branche
sur l'extrémité inférieure de l'unité de commande.
Unité de commande
Fig. 7: Unité de commande
A
Touche ÉTAT DE CHARGE avec voyants de
contrôle 50 % et 100 %
B
Voyant de contrôle GESTIONNAIRE D'ÉNERGIE
C
Voyant de contrôle BRANCHEMENT DOMESTI-
QUE
D
Voyant de contrôle VÉHICULE
E
Voyant de contrôle CHARGEUR
F
TOUCHE MULTIFONCTION
La touche ÉTAT DE CHARGE permet de choisir entre
une puissance de charge de 50 % ou 100 % ou
bien de passer en mode Gestionnaire d'énergie. Si un
gestionnaire d'énergie est disponible, une connexion
est établie avec le gestionnaire d'énergie en mode
Gestionnaire d'énergie et sa puissance de charge
configurée est appliquée.
