4.4.1 Dégagements d'installation
Les modèles AR 1000, AR 1500 et AR 2000 de la chaudière Array
sont montés dans des enceintes ayant des empreinte au sol
identiques mais des hauteurs différentes.
L'appareil doit être installé en respectant les dégagements
prescrits pour l'entretien comme indiqué dans la Fig. 3 et la
Fig. 4. Les dimensions de dégagement minimales exigées par
R
sont indiquées ci-dessous. Cependant, si les codes du
bâtiment locaux exigent des dégagements supplémentaires,
ces codes supplantent les exigences de
Les dégagements minimaux acceptables requis sont :
− Côtés : 24 pouces
− Avant : 31,5 pouces
− Arrière : 24 pouces
− Dessus : 24 pouces
Toute la tuyauterie de gaz, toute la tuyauterie d'eau et tout
conduit ou câble électrique doivent être positionnés de manière
à ne pas entraver le retrait des panneaux et à ne pas empêcher
l'entretien de l'appareil.
24 po

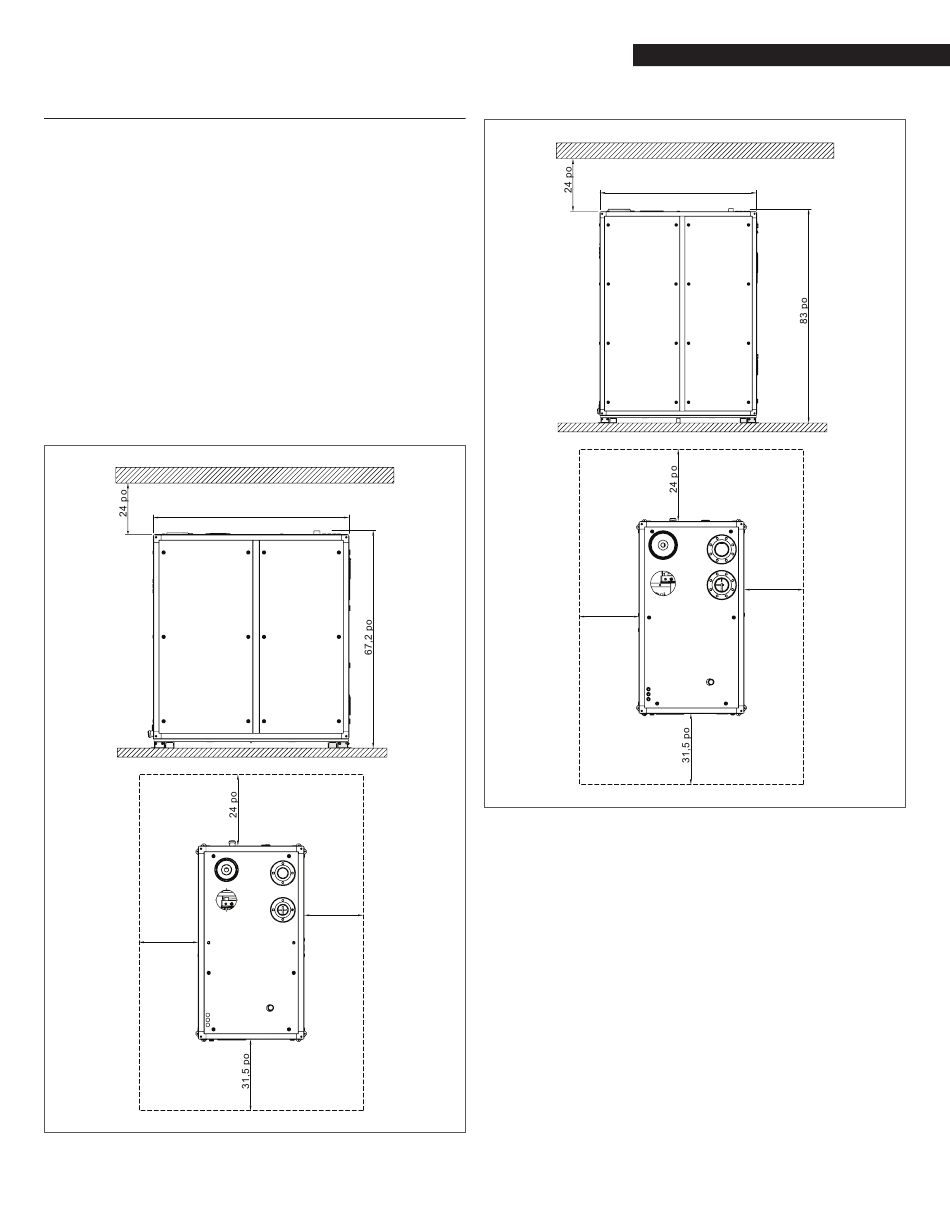

Fig. 3 Dégagements des chaudières Array AR 1000 et AR 1500
.
R
60,8 po
24 po
24 po
Fig. 4 Dégagements de la chaudière Array AR 2000
9
AVERTISSEMENT : Gardez les abords de l'appareil propres
et exempts de toutes matières combustibles et de tous
vapeurs et liquides inflammables.
9
MISE EN GARDE : Alors qu'il est emballé dans le contenant
de transport, l'appareil doit être déplacé par transpalette
manuel ou par lève-palette PAR LE CÔTÉ UNIQUEMENT
(consultez la Fig. 4).
UNIQUEMENT POUR LE COMMONWEALTH OF MASSACHUSETTS :
Pour les installations dans le Commonwealth of Massachusetts,
l'appareil doit être installé par un plombier ou un monteur
d'installations au gaz autorisé à le faire dans le Commonwealth
of Massachusetts. De plus, l'installation doit respecter toutes les
exigences précisées dans la section « Avertissements et mises en
garde » à la page 4. Consultez les pages 7, 14 et 21 pour obtenir
des précisions.
15
INSTALLATION
60,8 po
24 po
