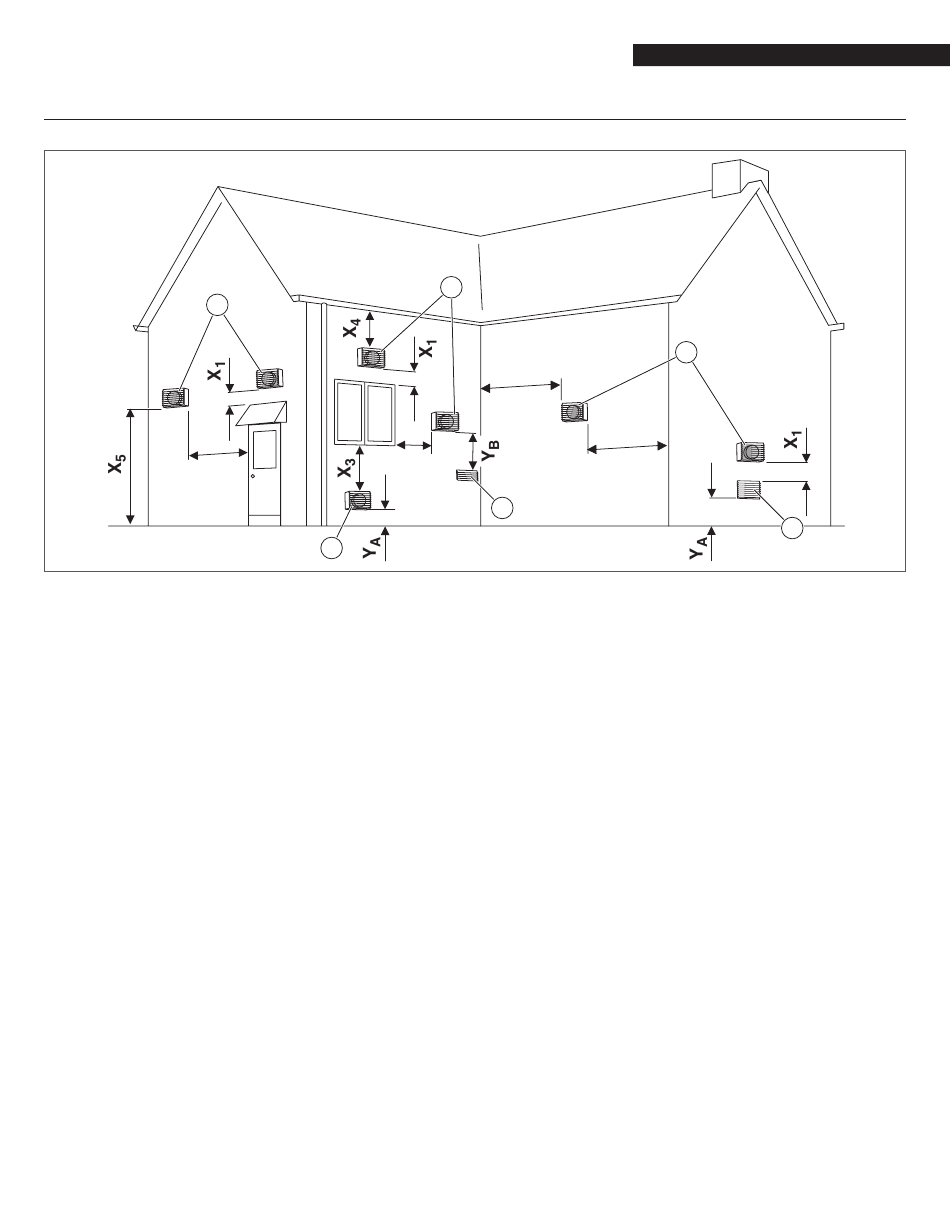

ANNEXE J - BOUCHES D'ÉVENT ET DE PRISE D'AIR
Évent direct (combustion scellée)
1
Prise d'air forcé
2
Prise d'air par gravité
3
Bouche d'évent
X1
1 pi (305 mm)
X2 Consultez la remarque 1
X3 1 pi (305 mm) É-U
3 pi (915 mm) Canada
X4 Consultez la remarque 1
X5 7 pi (2 135 mm)
YA Au moins 1 pi (305 mm) au-dessus du niveau du sol ou de
la neige
YB La bouche d'évent doit se trouver à une distance d'au
moins :
3 pi (915 mm) au-dessus de la prise d'air forcé
10 pi (3 050 mm) horizontalement – É-U
3 pi (915 mm) au-dessus de la prise d'air forcé – Canada
Il n'est pas recommandé de positionner la bouche d'évent au-dessus de toute porte ou de fenêtre, étant donné que le condensat
peut geler et former de la glace.
Ne vous servez pas de la cheminée comme canalisation si une autre chaudière ou un foyer sont ventilés vers ou par la cheminée.
Tous les tuyaux d'évent en PVC-C doivent être collés à l'exception du raccord de tuyau d'adaptateur de gaz de combustion.
Les bouches d'évent doivent avoir les dégagement minimaux suivants des compteurs électriques, des compteurs de gaz, des
régulateurs et du matériel de soulagement de la pression : 4 pi (1 220 mm) (au Canada, 6 pi [1 830 mm]) horizontalement et en
aucun cas au dessous ou en dessous, sauf si une distance horizontale minimale de 4 pi (1 220 mm) (au Canada, 6 pi [1 830 mm])
est maintenue.
REMARQUE
1) Pour les dégagements non précisés dans le code ANSI Z223.1 / NFPA 54 ou CSA B149.1, les dégagements doivent respecter les codes
d'installation locaux et les exigences du fournisseur de gaz, y compris celles de l'autorité compétente.
3
X
3
3
3
X
2
X
3
1
Appareil assisté par ventilateur (air de combustion tiré de la
chaufferie)
1
Prise d'air forcé
2
Prise d'air par gravité
3
Bouche d'évent
X1
1 pi (305 mm)
X2 Consultez la remarque 1
X3 1 pi (305 mm) É-U
3 pi (915 mm) Canada
X4 Consultez la remarque 1
X5 7 pi (2 135 mm)
YA Au moins 1 pi (305 mm) au-dessus du niveau du sol ou de
la neige
YB La bouche d'évent doit se trouver à une distance d'au
moins :
3 pi (915 mm) au-dessus de la prise d'air forcé
10 pi (3 050 mm) horizontalement – É-U
3 pi (915 mm) au-dessus de la prise d'air forcé – Canada
59
59
3
X
2
2
