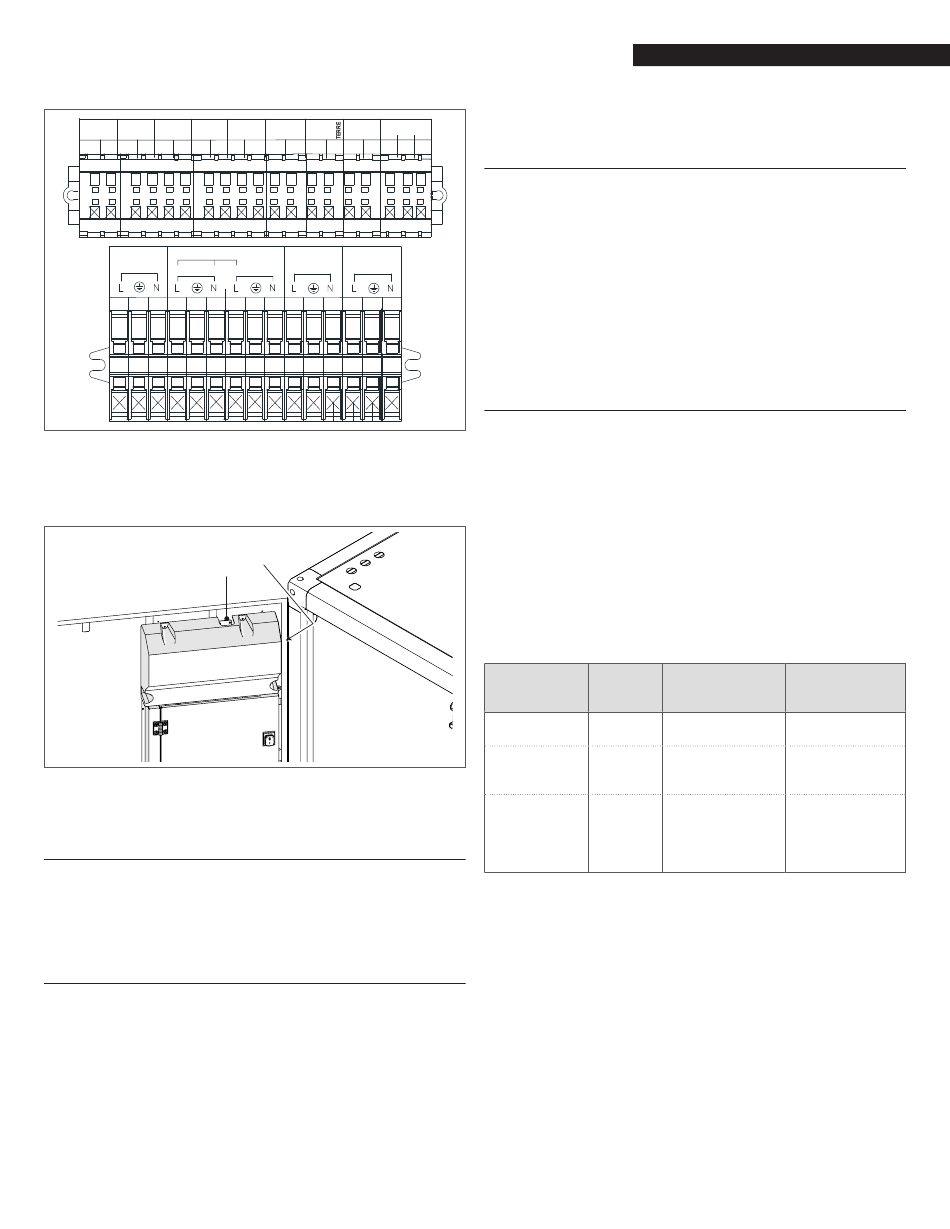

Fig. 28 Plaques à bornes E/S
Tout le câblage sur place est installé à partir de l'arrière du panneau
en acheminant les fils par une des ouvertures sur les côtés du
panneau de couvercle (consultez la Fig. 25).
Ouverture pour
les fils
Fig. 29 Ouverture sur le panneau de couvercle
4.14.1 Raccorder le thermostat de pièce (activer/
désactiver)
Les bornes du thermostat de pièce (activer/désactiver; contacts
secs) sont pré-connectées (avec brides de connexion installées)
à l'usine. Pour raccorder un thermostat de pièce, la bride de
connexion doit être retirée et les fils du thermostat doivent être
raccordés aux bornes 11 et 12, comme illustré dans la Fig. 28.
4.14.2 Registre d'air
La sortie du registre d'air est désactivée à l'usine. Pour raccorder
un registre d'air, la sortie programmable 3 doit être réglée à 10
et les fils du registre doivent être raccordés aux bornes 3 et 4,
comme illustré dans la Fig. 28.
Le registre d'air est raccordé à la sortie J3-6 qui est une sortie
commandée par triac.
Cette sortie nécessite une charge minimale d'environ 10 VA
pour fonctionner correctement et la charge maximale doit être
limitée à 50 VA à la tension de secteur.
Le raccordement d'un relais externe à cette sortie pour pouvoir
passer à une charge plus élevée est possible uniquement
lorsqu'une résistance supplémentaire ou une charge est
Capteur de
Activer/
0 à 10 V
BMS - RS485
Capteur
+
+ -
réservoir
de système
désactiver
d'ECS
POMPE
Registre
PRINCIPALE/CC
d'air
ajoutée pour s'assurer que les exigences en matière de charge
minimale sont remplies.
TERRE
4.14.3 Capteur de température extérieure
Si un capteur de température extérieure doit être employé, la
sonde extérieure doit être raccordée aux bornes 5 et 6 comme
illustré dans la Fig. 28. La sonde extérieure doit être installée
sur un mur extérieur nord ou nord-est, à l'écart des fenêtres,
de la porte et des grilles de ventilation.
N'installez jamais la sonde dans une position exposée au soleil.
La longueur maximale est 300 pi (100 m). Si la longueur du
câble dépasse 32 pi (10 m), un câble protégé est requis et doit
être raccordé à la mise à la terre du châssis.
REMARQUE : Aucun capteur ni aucun câble à faible tension ne
doit être acheminé en contact direct ou à proximité de matériel
à tension élevée.
4.15 Ventilation
Les chaudières Array doivent être ventilées et alimentées en
air de combustion et de ventilation comme indiqué dans cette
section.
L'installation doit respecter les exigences locales et le code
National Fuel Gas Code ANSI Z223.1. La tuyauterie de ventilation
et de prise d'air des chaudières Array peut être installée par le
toit ou par un mur latéral.
N'importe quelle méthode de tuyautage de ventilation et de
prise d'air couverte dans ce guide peut être employée. Ne
tentez pas d'installer les chaudières par aucun autre moyen.
Du matériel de ventilation convenable étanche à la pression
positive approuvé UL DOIT être employé pour la sécurité et la
certification UL.
Les chaudières AR 1000, AR 1500 et AR 2000 peuvent employer
le matériel suivant pour la ventilation :
Matériau
PVC-C
ANSI/ASTM
Série 40, 80
Polypropylène
Acier
inoxydable
AL29-4C
Pour obtenir des composantes de ventilation spécifiques
(bornes, raccords), communiquez avec le fabricant d'évent.
9
DANGER : Il est extrêmement important de suivre ces
directives de ventilation attentivement. La non-observance
de cette consigne peut entraîner des blessures graves, la
mort et des dommages matériels importants.
9
DANGER : L'usage de PVC à noyau cellulaire (ASTM F891), de
PVC-C à noyau cellulaire ou de Radel
dans les systèmes de ventilation est interdit.
9
AVERTISSEMENT : Ne raccordez cet appareil à gaz à aucun
autre appareil à moins que ce ne soit approuvé par le
fabricant. Le non-respect de cet AVERTISSEMENT pourrait
entraîner l'accumulation de gaz de monoxyde de carbone
qui peut entraîner des blessures graves et la mort.
