6 FONCTIONNEMENT
6.1 Introduction
Les renseignements dans ce chapitre offrent des directives pour
la commande du fonctionnement de la chaudière Array à l'aide
du panneau de commande monté à l'avant de l'appareil. Il est
impératif que la mise en service de cet appareil soit effectué
par un personnel formé par l'usine. Le fonctionnement avant la
mise en service par un personnel formé par l'usine peut avoir
pour effet de rendre la garantie nulle et non avenue. De plus,
les AVERTISSEMENTS et les MISES EN GARDE suivants doivent être
observés en tout temps.
9
AVERTISSEMENT : Les tensions électriques dans ce système
comprennent des tensions de 120 VCA et de 24 VCA. Il doit
être entretenu uniquement par des techniciens d'entretien
certifiés par l'usine.
9
AVERTISSEMENT : Ne tentez pas d'allumer l'appareil à
vide. Mettre en marche l'appareil sans le remplir d'eau
complètement peut sérieusement endommager l'appareil
et entraîner des blessures et des dommages matériels.
Cette situation a pour effet de rendre la garantie nulle et
non avenue.
9
MISE EN GARDE : Toutes les procédures d'installation du
chapitre « 4 Installation » à la page 14 doivent être achevées
avant de tenter de mettre en marche l'appareil.
6.2 Description du panneau de commande
Toutes les chaudières de la série Array sont munies du
panneau de commande à écran tactile illustré à la Fig. 57. Ce
panneau à écran tactile contient les commandes de base pour
la surveillance de la chaudière. Tous les autres commandes,
indicateurs et afficheurs nécessaires pour faire fonctionner,
régler et dépanner la chaudière sont offerts par l'afficheur
intérieur 905PB illustré dans la Fig. 19.
Les renseignements supplémentaires à ce sujet sont fournis
dans les procédures individuelles et les descriptions de menu
dans ce chapitre.
Écran
tactile

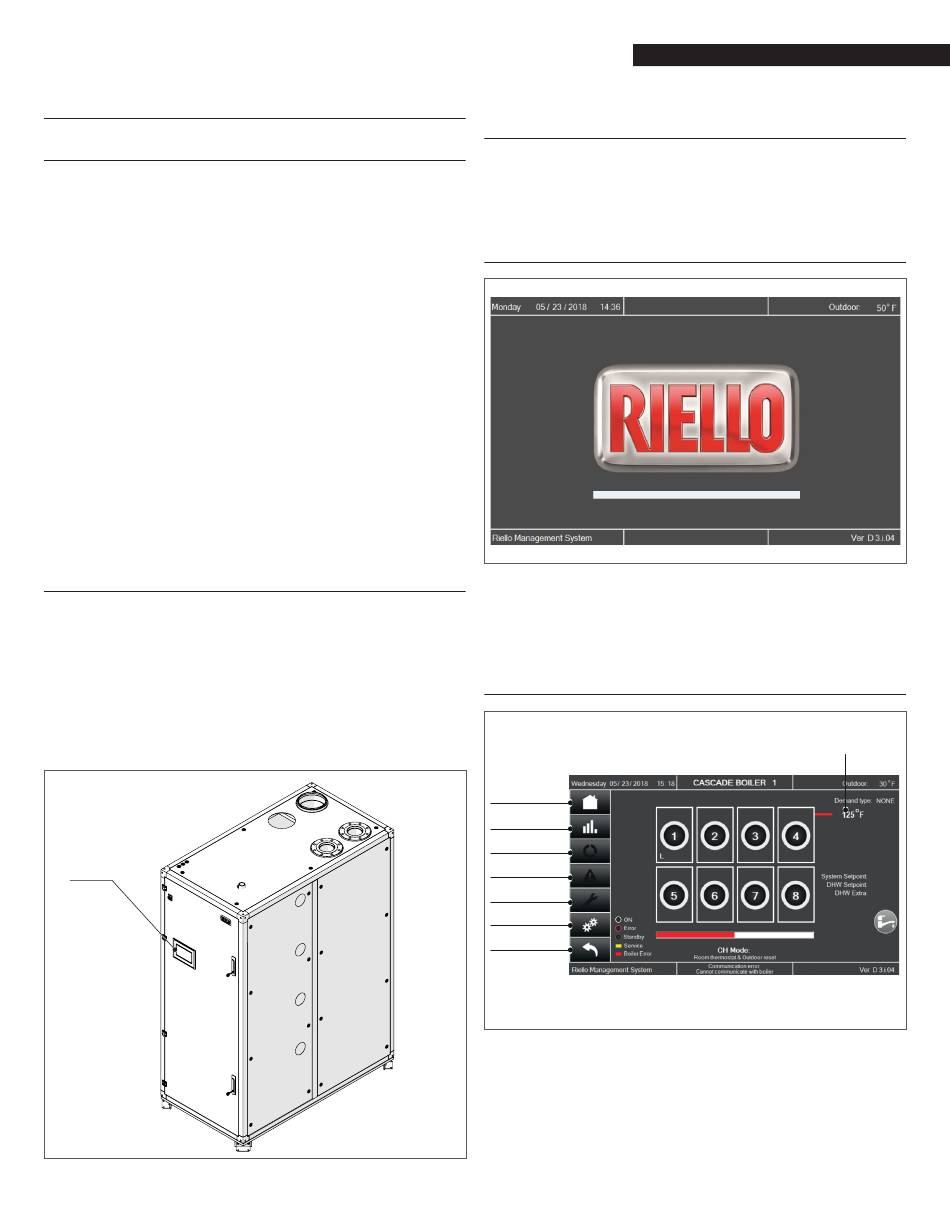

Fig. 57 Panneau de commande à écran tactile
6.3 Menus du panneau de commande à écran
tactile
Le panneau de commande à écran tactile incorpore une structure
de menu qui permet à l'opérateur de surveiller et régler les
paramètres (réglages de base uniquement) de l'appareil. La
structure du menu se compose de quatre écrans principaux et
de quatre écrans secondaires.
6.3.1 Écran Riello
Fig. 58 Écran Riello
Le logo R est le point d'entrée du système de commande.
Lorsque vous tapez sur ce dernier, le système passe au premier
écran de fonctionnement, l'écran Cascade.
6.3.2 Écran Cascade
Écran
d'attente
Rendement
Statistiques
Erreurs
Entretien
Réglages
Retour
Fig. 59 Écran Cascade
L'écran Cascade affiche la configuration actuelle de l'installation,
qui se compose d'une chaudière ou de plusieurs chaudières en
cascade.
Au moyen de cet écran, les opérations suivantes peuvent être
effectuées :
− Régler le point de consigne de température au moyen
des touches « + » et « – »;
37
FONCTIONNEMENT
Température
d'alimentation actuelle
