6 Installation

Die Einheit kann über Schnittstellen mit
Produkten verbunden werden, die nicht
von VIDEOTEC produziert sind. Deshalb
empfiehlt VIDEOTEC vor jeder Installation
einen Test. VIDEOTEC lehnt die Haftung
für etwaige Installationskosten bei
Kompatibilitätsprobleme ab.
6.1 Öffnen des Gehäuses
Die beiden an der Flanke befindlichen Schrauben
abdrehen, nun die Haube und den oberen Korpus um
die Achse der Öffnungsscharniere drehen.
Nach Beendigung der Installation und der
Verkabelung das Produkt wieder schließen.

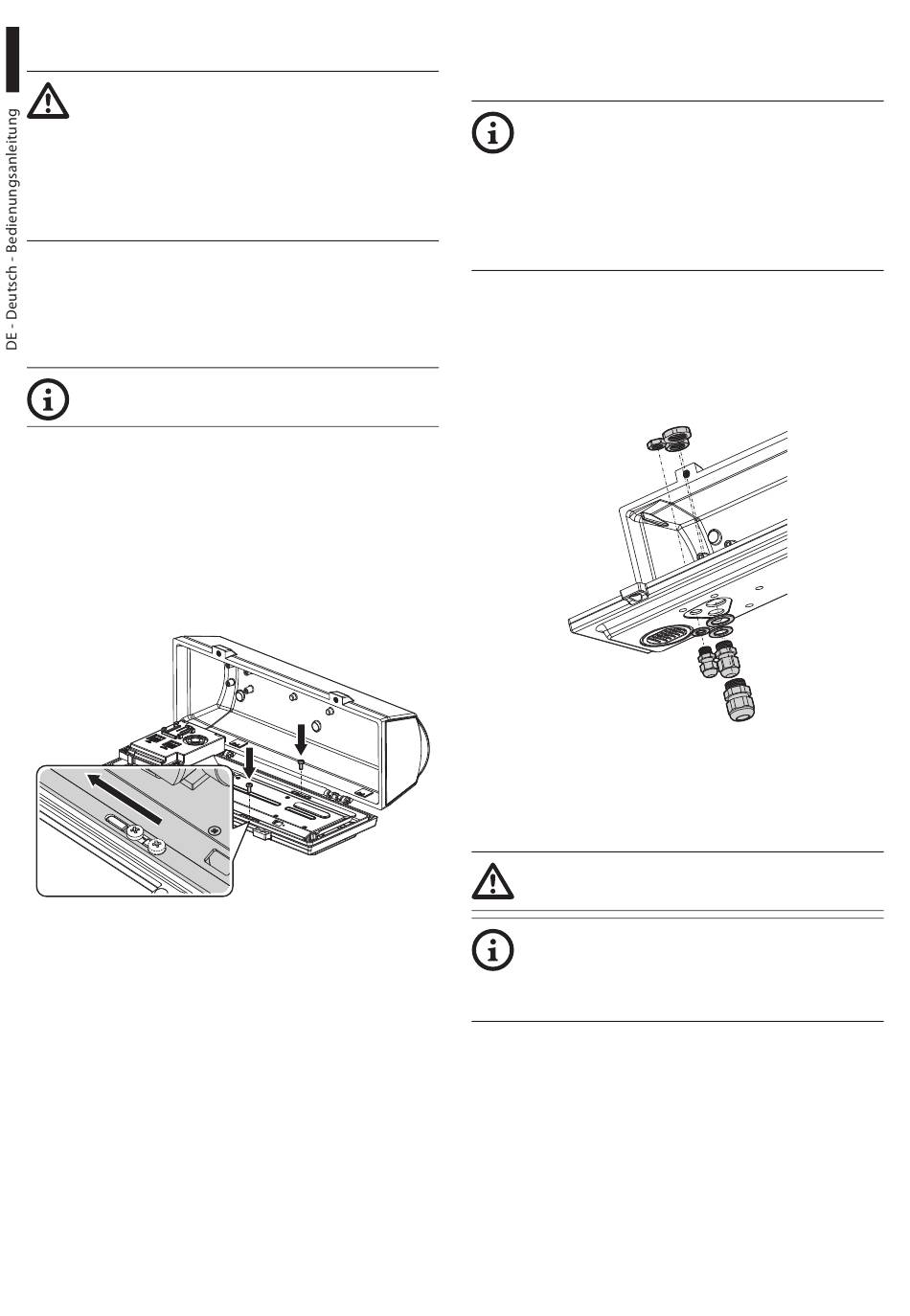

6.2 Entfernen des Schlitten

Für die Entfernung des Schlittens müssen die
Befestigungsschrauben teilweise gelöst werden, wie
in der Abbildung gezeigt.
Nun den Schlitten soweit gleiten lassen, bis seine
Bohrungen mit den Befestigungsschrauben
übereinstimmen.
Abb. 1
6
6.3 Zusammenbau der
Kabelverschraubungen
Zusammen mit den Halterungen für die
interne Kabeldurchführung muss der
Satz Dichtungsringe (OWBIP) verwendet
werden. Der begrenzte Platz mach
die Verwendung der mitgelieferten
Kabelverschraubungen unmöglich. Der
Bausatz muss getrennt gekauft werden.
Im Lieferumfang sind 3 Kabelverschraubungen
enthalten, die am Boden des Gehäuses installiert
werden müssen, wie in der Abbildung gezeigt. Die
nicht verwendeten Kabelverschraubungen müssen
mit dem Verschlussdeckel versiegelt werden, um das
Eindringen von Wasser ins Gehäuse zu vermeiden.
Abb. 2
6.4 Installation des Scheinwerfers
GEKO IRH (optional)
Die maximale Leistung des Scheinwerfers
darf 6W nicht überschreiten.
Für die Installation des Scheinwerfers muss
die Halterung für Scheinwerfer verwendet
werden (OSUPPIR). Der Bausatz muss
getrennt gekauft werden.
Die kleinste Kabelverschraubung oder Dichtring
verwenden, um das Eindringen von Wasser in das
Gehäuse zu vermeiden.
Für die Installation des Scheinwerfers auf Gehäuse,
siehe das Betriebs- und Installationshandbuch des
Produkts.
Für weitere Details zur Konfiguration und zum
Gebrauch beachten Sie bitte das entsprechende
Kapitel. (6.4.4 Anschluss des Scheinwerfers GEKO IRH
(Sonderausstattung), Seite 8).
