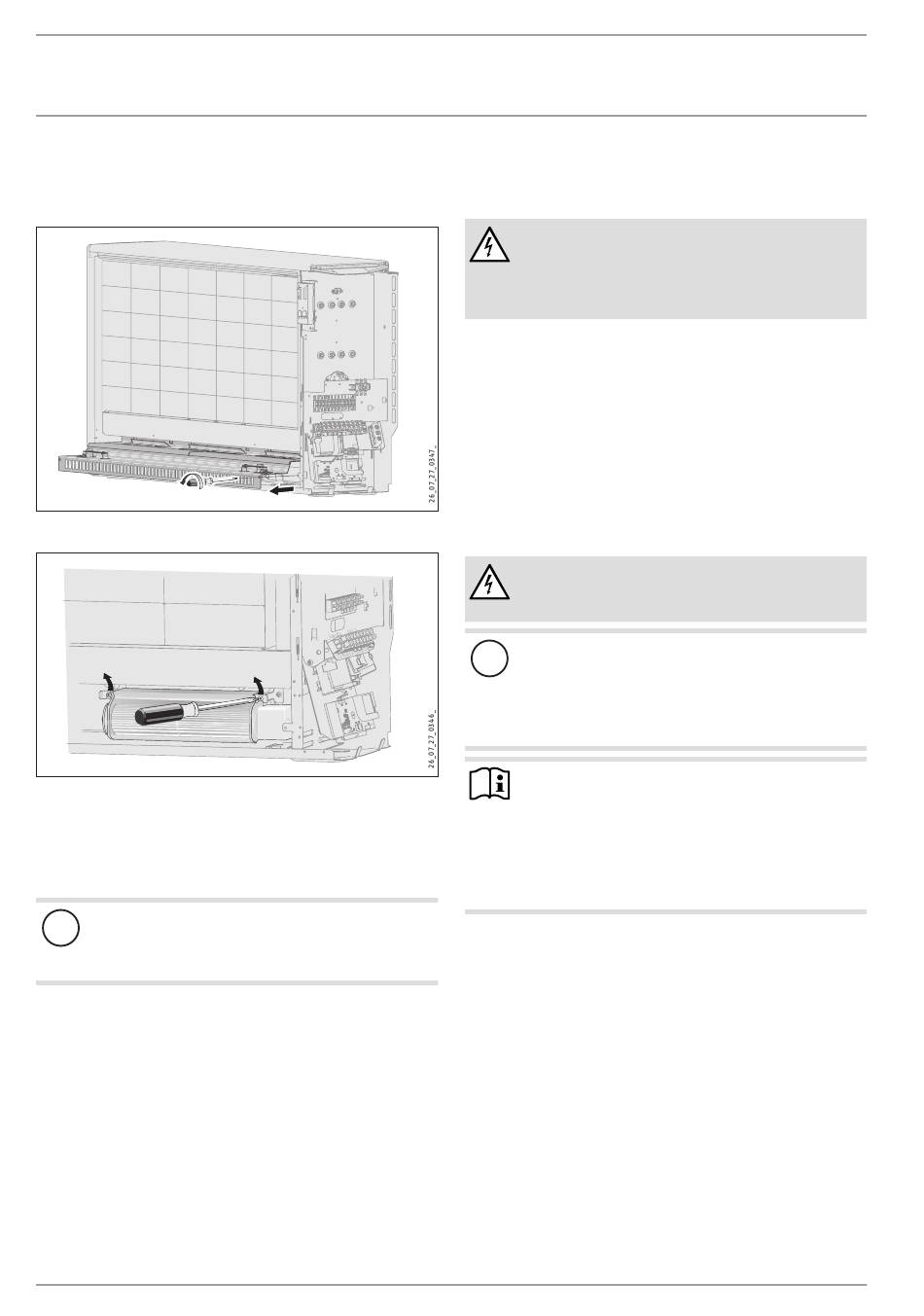

10.6 nettoyage de l'appareil

f Nettoyez l'appareil après l'avoir posé et installé les briques. f
Procédez comme suit :
f Déposez le kit de conduit d'air. f
f Soulevez la turbine et extrayez-la de l'appareil après avoir f
enlevé les vis situées à l'avant de l'équerre de fixation.
f Notez l'implantation du câblage. f
Sur certains appareils, il faut préalablement dévisser le limiteur
de température de restitution (N5) avec sa tôle de fixation.
Endommagements de l'appareil et pollution de l'envi-
!
ronnement
Prenez garde de ne pas détériorer les fils lors de la dé-
pose des éléments.
f Nettoyez la tôle de fond et la turbine. Faites bien attention de f
ne pas endommager les lamelles.
f Reposez ensuite la turbine, éventuellement le limiteur de f
température et le kit de conduit d'air.
f Apportez un soin particulier à l'implantation du câblage. f
56 | ETS 200-700
10.7 raccordement électrique
10.7.1 généralités
Raccordement électrique des corps de chauffe : 3/N/PE ~ 400 V.
L'appareil ETS 200 peut éventuellement être branché en 1/N/
PE ~ 230 V.
Un raccordement NYM est possible. Le nombre de câbles rac-
cordés, le nombre de conducteurs et leur section dépendent des
caractéristiques électriques de l'appareil, du type de branchement
et des prescriptions du fournisseur d'énergie.
Respectez les schémas de raccordement correspondants (voir
chapitre « Caractéristiques techniques »).
10.7.2 raccordement de l'appareil
L-
NN NL
TA LE LH LH LE NN
SH
N N N N N L L-
TA LE LH LH LE
SH
!
f Installez éventuellement un dispositif anti-arrachement sur f
les câbles et branchez-les selon le schéma de raccordement
se trouvant à l'intérieur de l'appareil (paroi latérale droite)
ou celui figurant au chapitre « Caractéristiques techniques ».
S'il s'avère difficile d'accéder au support des bornes de raccorde-
ment secteur se trouvant à l'intérieur du boîtier de raccordement
par manque de place sur le côté, celui-ci peut basculer vers l'avant
après avoir enlevé la vis située sur la paroi arrière.
DANGER Électrocution
Lors du raccordement de l'appareil à un dispositif auto-
matique de commande de charge, les bornes A1/Z1 et
A2/Z2 peuvent être sous tension alors que les fusibles
ont été enlevés !
DANGER Électrocution
Il est impératif d'apporter le plus grand soin au bran-
chement de la prise de terre.
Endommagements de l'appareil et pollution de l'envi-
ronnement
Avant de le brancher, introduisez le câble de raccorde-
ment du pilote CC dans une gaine isolante allant du dis-
positif anti-arrachement jusqu'au bornier, à l'intérieur
de l'appareil.
Remarque
La borne « L » de la barrette X2 doit être sous tension
pendant la charge. S'il n'existe pas d'alimentation élec-
trique séparée prévue à cet effet, il est possible de ponter
les bornes « L » et « L1 ». Dans ce cas, vous devez égale-
ment ponter la borne « N » de la barrette X2 et la borne
« N » de la barrette X1 (cela n'est possible que s'il existe
un thermostat d'ambiance mural).
