Batch Controller RA33
!
Endress+Hauser
5

Configuration

5.1 Généralités sur la configuration
Le Batch controller peut être paramétré via les touches de commande ou à l'aide du logiciel d'exploi-
tation "FieldCare".
Le logiciel d'exploitation, câble interface inclus, est disponible comme option, c'est-à-dire qu'il ne
fait pas partie de la livraison de base.
Le paramétrage est bloqué lorsque l'appareil est verrouillé par le commutateur de verrouillage
( ä 22) ou le code utilisateur.
5.2 Eléments d'affichage et de configuration

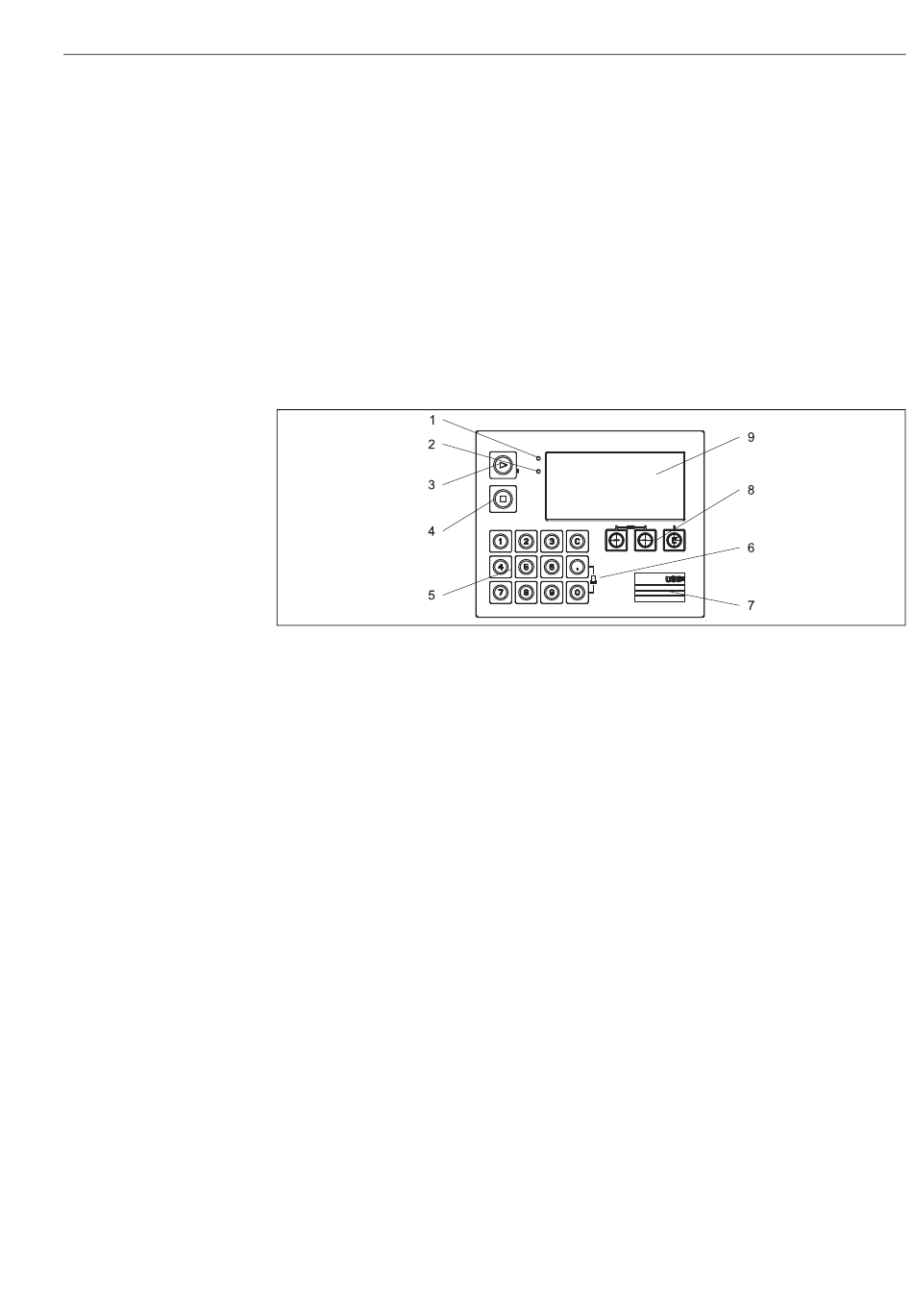

Fig. 22 : Eléments d'affichage et de commande du Batch controller
1 LED verte, "En service"
2 LED rouge, "Défaut"
Touches de fonction :
3 Marche
4 Arrêt
5 Clavier numérique
6 Lancer l'impression
Interface :
7 Port USB pour le paramétrage
Touches de commande :
8 -, +, E
Affichage :
9 Affichage matriciel 160x80
Remarque !
LED verte en cas de tension, LED rouge en cas d'alarme/défaut. La LED verte est toujours allumée
lorsque l'appareil est sous tension.
La LED rouge clignote lentement (env. 0,5 Hz) : L'appareil est en mode initialisation.
La LED rouge clignote rapidement (env. 2 Hz) : En mode normal : maintenance requise. Pendant
la mise à jour du software : transmission de données active.
La LED rouge est allumée en permanence : Défaut appareil.
5.2.1 Eléments de configuration
3 touches de commande, "-", "+", "E".
Fonction Esc/back : appuyer simultanément sur "-" et "+".
Fonction Enter / confirmation d'entrée : appuyer sur "E"
Configuration
a0014276
21
