Occupation Des Bornes; Interfaces De Communication - Endress+Hauser RA33 Manuel De Mise En Service

Batch Controller RA33
Raccordement électrique
(schémas de connexion)
Tension d'alimentation
Consommation
Appareil USB
Ethernet TCP/IP
Interface imprimante RS232
RS485
Endress+Hauser
10.0.3

Occupation des bornes

Température
RTD ou 0/4...20 mA
Densité

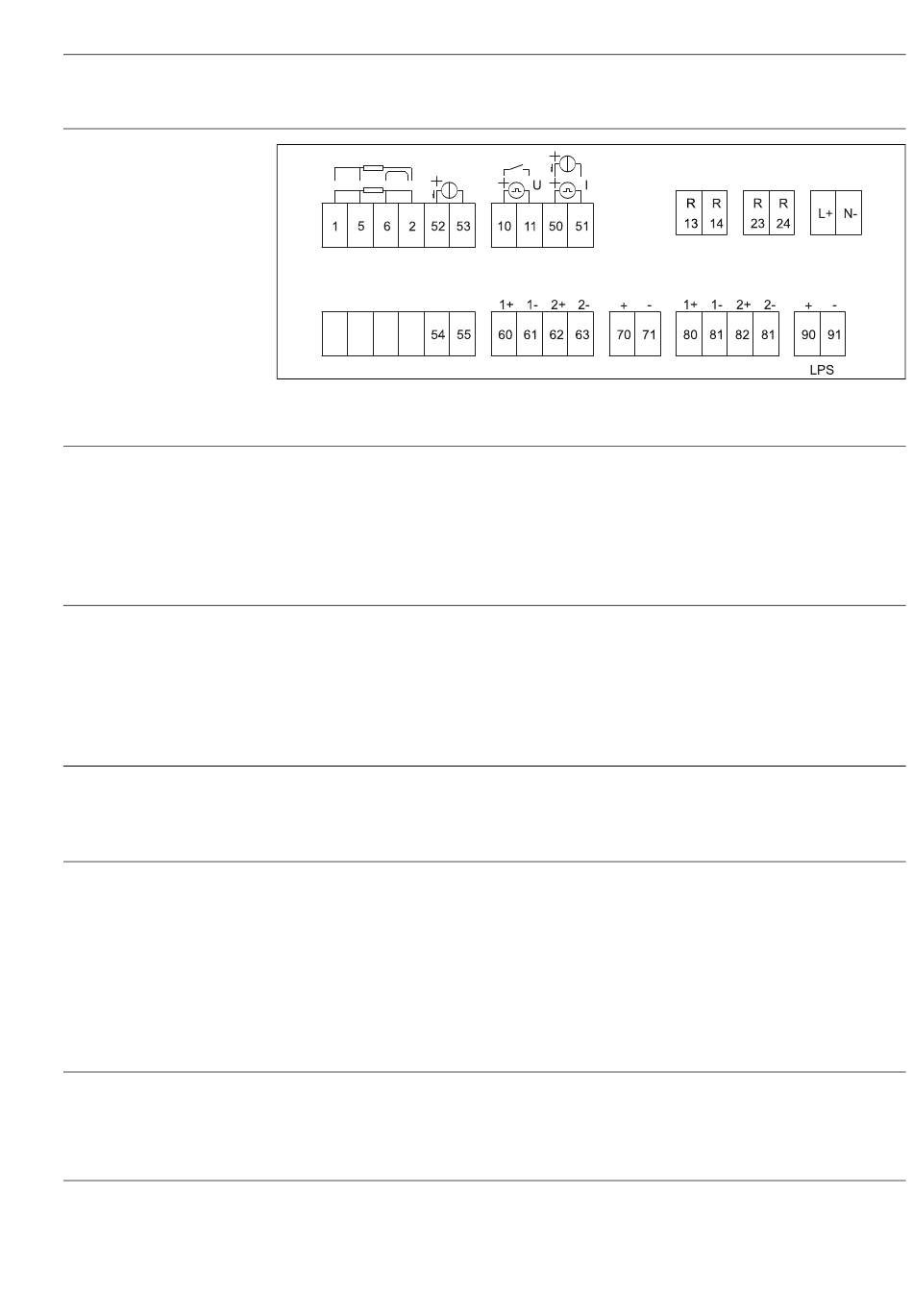

Fig. 37 : Occupation des bornes du RA33.
• Alimentation basse tension : 100...230 V AC (-15% / +10%) 50/60 Hz
• Alimentation très basse tension :
24 V DC (-50% / +75%)
24 V AC (±50%) 50/60 Hz
Une unité de protection contre les surtensions (courant nominal  10 A) est nécessaire pour le câble
d'alimentation.
15 VA

Interfaces de communication

10.0.4
Une interface USB (avec protocole CDI) et Ethernet en option sont utilisés pour paramétrer et
interroger l'appareil. ModBus est disponible en option comme interface de communication.
Toutes les interfaces sont sans incidence conformément à l'exigence PTB-A 50.1.
Raccordement :
Spécification :
Vitesse :
Longueur de câble max. :
L'interface Ethernet est en option et ne peut pas être combinée avec d'autres interfaces optionnelles.
Elle est séparée galvaniquement (tension d'essai : 500 V). Un cordon de raccordement standard (par
ex. CAT5E) peut être utilisé pour raccorder l'interface Ethernet. Pour cela, il existe un presse-étoupe
spécial qui permet de passer des câbles préconfectionnés par le boîtier. Par l'intermédiaire de
l'interface Ethernet, l'appareil peut être raccordé avec un hub ou un commutateur avec des appareils
dans un environnement de bureau.
Standard :
Port :
Longueur de câble max. :
L'interface RS232 est en option et ne peut pas être combinée avec d'autres interfaces optionnelles.
– Raccordement : borne triple, embrochable
– Protocole de transmission : sériel
– Vitesse de transmission : 300/1200/2400/4800/9600/19200/38400/57600/76800
– Raccordement : borne triple, embrochable
– Protocole de transmission : RTU
– Vitesse de transmission : 2400/4800/9600/19200/38400
– Parité : aucune, paire, impaire (au choix)
Débit
Impulsion ou 0/4...20 mA
E/S impuls. 2x ent. numérique
2x coll. ouvert
Port type B
USB 2.0
"Pleine vitesse" (max. 12 MBit/s)
3 m
10/100 Base-T/TX (IEEE 802.3)
RJ-45
100 m
Caractéristiques techniques
Relais 1 Relais 2 Aliment.
a0014120
57
