Configuration et mise en service
Dans les chapitres 5.2 et 5.3, vous trouverez une présentation de l'interface utilisateur
du CAT 430 et les instructions de configuration.
Dans le chapitre 6 "Mise en service", vous trouverez les indications pour la première
mise en service et le fonctionnement quotidien de l'installation.
5.2
Interface utilisateur
Interrupteur principal

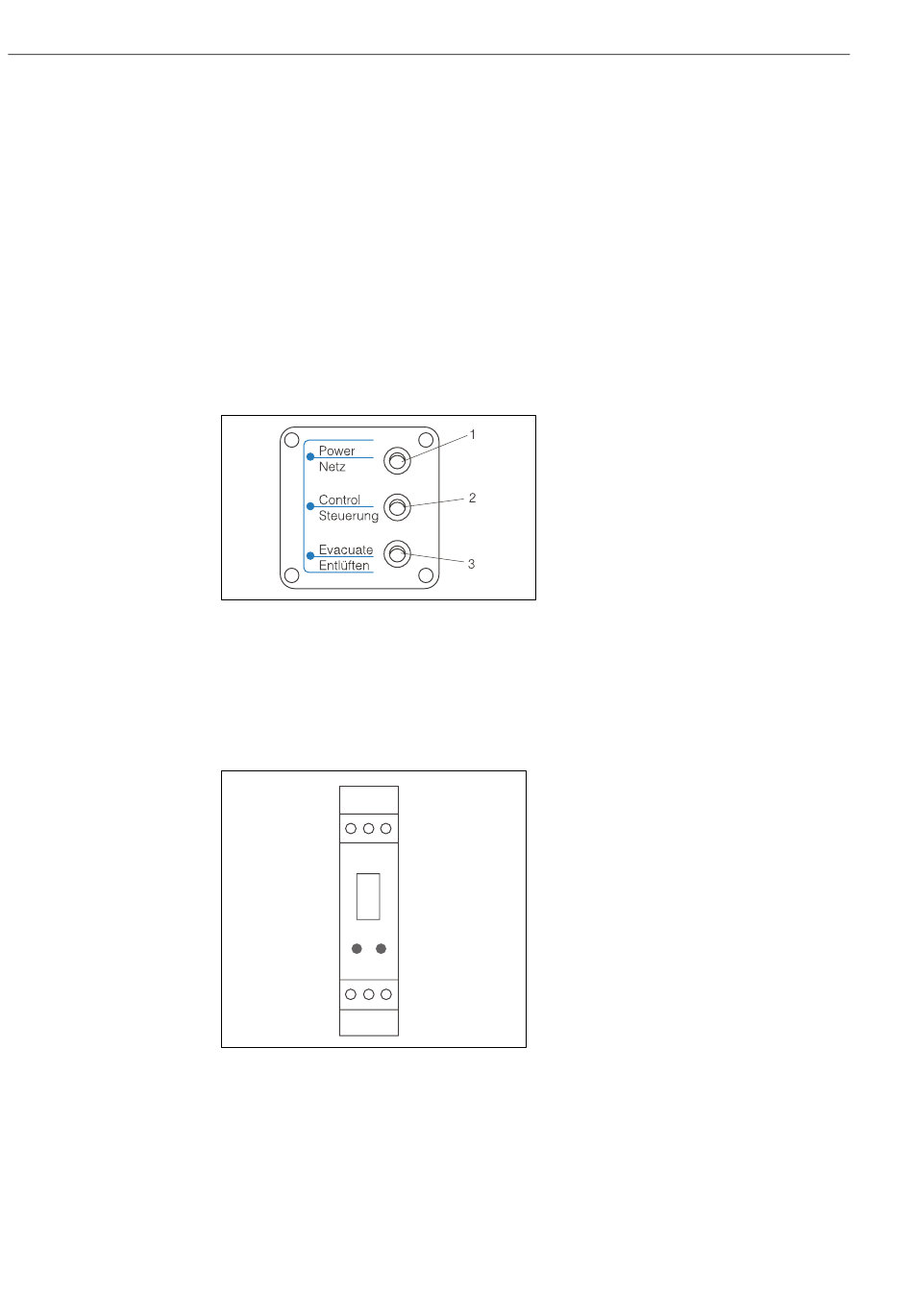

Fig. 14 : Couvercle du compartiment de raccordement
Timer
Le timer est un relais retardé de type "Trumeter 7955 X". A la livraison, il est déjà intégré
et raccordé.
Pour information, voir la figure ci-dessous.
1
2
3
PROG. RESET
4
5
6
Fig. 15 : Trumeter 7955 X
1
borne 18
2
borne 12
5
Pompe et borne 9
6
borne 11
3,4
pas affecté
1
2
3
C07-CAT430xx-19-14-00-xx-002.eps
C07-CAT430xx-19-14-00-xx-0011.eps
StamoClean CAT 430
Chauffage / Power on
Commande
Tuyau d'aspiration (la pompe fonctionne en
continu)
