Type 8098 FLOWave L
Installation dans un tuyau

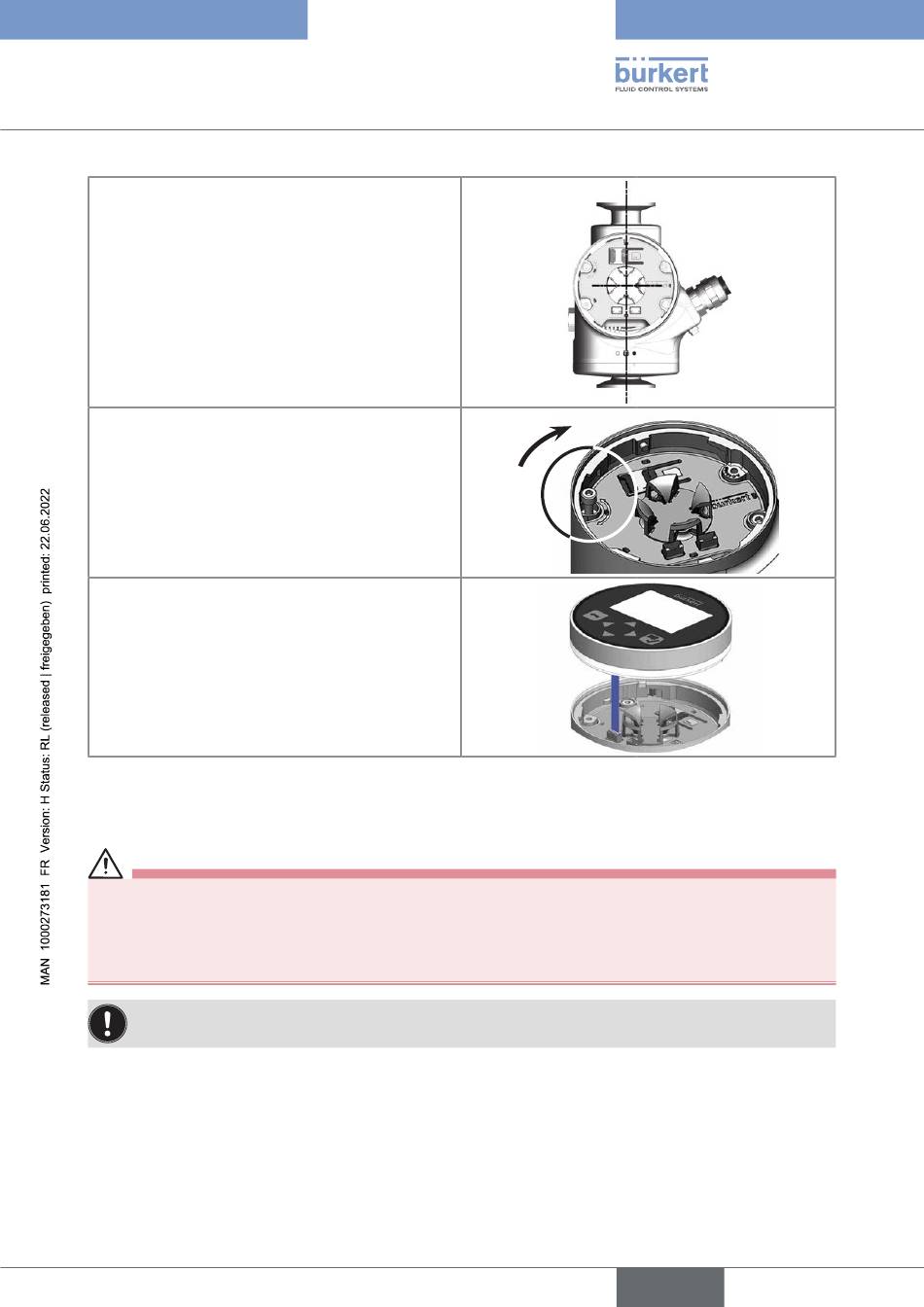

14. Visser le transmetteur dans le sens des aiguilles
d'une montre sur le capteur de débit jusqu'à
ce que le couvercle d'obturation soit parfai-
tement parallèle ou perpendiculaire à l'axe de la
conduite.
15. Serrer la vis à l'aide d'une clé hexagonale de
taille 3 à un couple de serrage de 1,3 N·m
±0,5 Nm (0,9 ft·lbf ±0,4 ft·lbf)
16. Connecter le module d'affichage ou le module
Wi-Fi au transmetteur.
17. Placer le repère du couvercle d'obturation sur
le repère de déverrouillage du boîtier et visser le
couvercle d'obturation dans le sens des aiguilles
d'une montre sur le boîtier du transmetteur
jusqu'à ce que le repère soit en position ver-
rouillée. Un clic se fait entendre.
7.3.2 Inversion des positions du couvercle d'obturation et du
module d'affichage ou du module Wi-Fi
ATTENTION
Risque de blessure dû à un appareil lourd.
Un appareil lourd peut tomber lors de son transport ou lors de son montage et provoquer des blessures.
▶ Transporter, installer et démonter un appareil lourd avec l'aide d'une deuxième personne.
▶ Utiliser des outils adaptés.
Ces instructions sont valables pour toutes les variantes de l'appareil.
L'appareil est livré avec le module d'affichage vissé sur la partie supérieure et le couvercle d'obturation
vissé sur le côté du boîtier.
→ Pour inverser les positions du module d'affichage ou le module Wi-Fi et du couvercle d'obturation, pro-
céder comme suit :
