Burkert 8036 Document Technique

8 0 3 6 / S E 3 6
E L E M E N T
Le Type 8036 peut être associé à...
Type 8619 Type 8611
Transmetteur/contrô- Régulateur universel
leur multiCELL eCONTROL

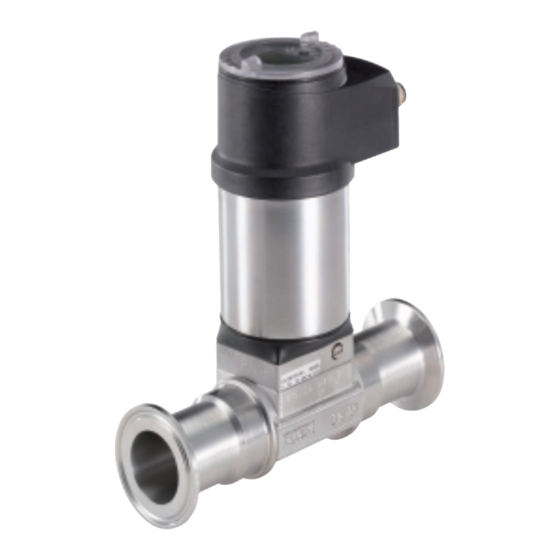

Le débitmètre Bürkert Type 8036 est un
appareil compact, spécialement conçu pour
la mesure de débit des fl uides exempts de
particules solides, dans diverses applica-
tions
(traitements de l'eau, des eaux usées, traitement
chimique ...).
L'appareil Type 8036 est disponible avec :
- 2 sorties confi gurables : une sortie tran-
sistor et une sortie courant 4...20 mA
(NPN)
(2-fi ls)
- 3 sorties confi gurables : deux sorties
transistor et une sortie courant
(NPN/PNP)
4...20 mA
(2-fi ls)
- 4 sorties confi gurables : deux sorties
transistor et deux sorties courant
(NPN/PNP)
4...20 mA
(3-fi ls).
L'appareil Type 8036 convertit le signal
mesuré, affi che diff érentes valeurs en diff é-
rentes unités
(si le module d'affi chage/de confi gu-
et restitue le signal de sortie,
ration est monté)
via un ou deux connecteurs M12. Il permet,
grâce à 1 ou 2 sorties transistor, de commu-
ter une électrovanne, d'activer une alarme et
grâce à 1 ou 2 sorties courant d'établir une
boucle de régulation.
Débitmètre INLINE à ailette, concep-
tion ELEMENT
• Taille des conduites de mesure de DN06 à DN65
• Sorties confi gurables : 1 ou 2 sorties transistor et 1 ou 2 sorties
courant 4...20 mA
• Module d'affi chage/de confi guration amovible rétro-éclairé pour
visualisation du débit, et via 2 totalisateurs, du volume
• Auto-calibration par Teach-In, les signaux de sortie peuvent être
testés sans débit réel (à sec)
Type 8644 Type 2101 (8692)
Îlots de pilotage Système de vanne de
avec E/S déportées régulation ELEMENT
Caractéristiques générales
Compatibilité
Matériaux
Boîtier
Couvercle
Joints
Vis
Support d'embase de connecteur
Embase de connecteur
Module d'affi chage/de confi guration
Touche de navigation
Système Quart-de-tour
Éléments en contact avec le fl uide
Raccord, armature du capteur
Joints
Axe et paliers
Ailette
Module d'affichage/de configu-
ration
(accessoires)
Raccordements électriques
Transmetteur 2 ou 3 sorties
Transmetteur 4 sorties
Câble de raccordement
Environnement
Température ambiante
Humidité relative
Type 2030
Vanne à membrane
Tout ou Rien
Toute conduite de DN06...DN65 équipée d'un raccord-
capteur INLINE Bürkert S030
(cf. fi che technique correspon-
dante)
Cf. vue éclatée, page suivante
Acier inoxydable 1.4404, PPS
PC
EPDM, silicone
Acier inoxydable
Acier inoxydable 1.4404
(316L)
Laiton nickelé
(acier inoxydable sur demande)
PC
PBT
PC
Laiton, acier inoxydable 1.4404/316L, PVC, PP ou PVDF
FKM ou EPDM
(en fonction de la version du raccord-capteur S030)
Céramique
(Al O )
2 3
PVDF
LCD à matrice de points monochrome 128 x 64 rétro-
éclairé
1 embase mâle M12, 5 broches,
1 embase mâle M12 et 1 embase femelle M12, 5
broches
Câble blindé
-10...+60 °C
(fonctionnement et stockage)
≤ 85%, sans condensation
www.burkert.com 1/7
