CNT-SVU02B-FR

Applications

Refroidisseur CGA VGA, un circuit

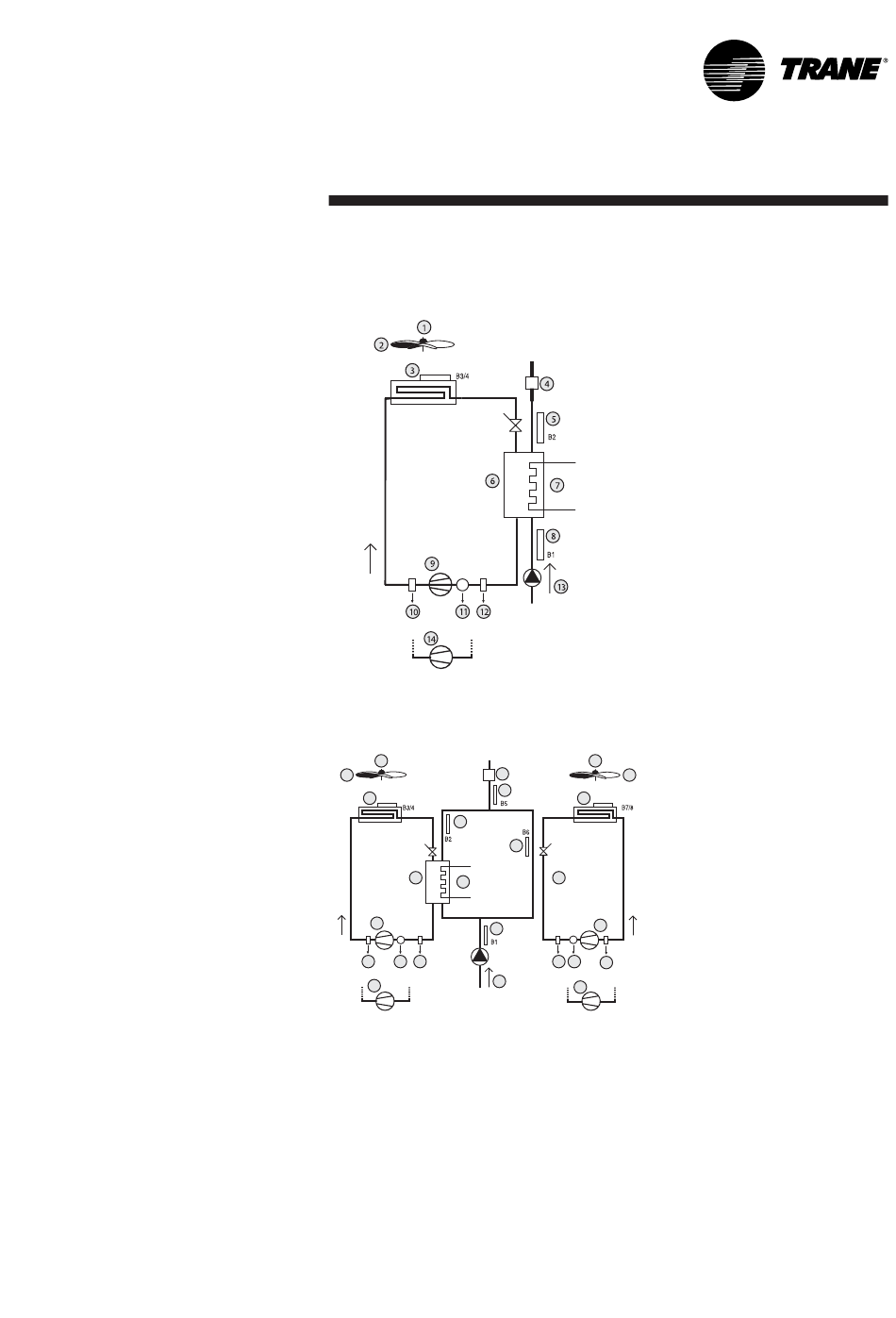

Figure 2 - Refroidisseur à un seul circuit

Refroidisseur CGA, deux circuits

Figure 3 - Refroidisseur à deux circuits
1
2
3
7
6
8
9
13
10 11 12
15
14
1. Surcharge de ventilateur de
condenseur
2. Ventilateur
3. Capteur de condenseur
4. Contrôleur de débit d'eau
5. Capteur de temp. sortie
6. Evaporateur
7. Capteur de sortie d'évaporateur
8. Batterie antigel
1. Ventilateur
2. Capteur de condenseur
3. B3/4
4. Contrôleur de débit d'eau
5. Capteur de sortie d'évaporateur B2
6. Evaporateur
7. Capteur d'entrée d'évaporateur
8. Capteur d'entrée d'évaporateur B1
9. Compresseur 1
10. Haute pression
11. Surcharge de compresseur
12. Basse pression
13. Pompe à eau
14. Compresseur 2
1
4
2
5
3
7
6
16
12 11
10
17
9. Compresseur 1
10. Haute pression
11. Surcharge comp.
12. Basse/haute pression
13. Capteur d'entrée d'évaporateur B1
14. Compresseur 2
15. Pompe à eau
16. Compresseur 3
17. Compresseur 4
9
