Modules fonctionels standard
DB, Module de données
238
Ce module fonctionnel vous permet d'enregistrer des valeurs
(consignes, par exemple) destinées à des modules fonctionnels.
La valeur présente à l'entrée I1 est mémorisée de manière ciblée
dans l'opérande relié à la sortie QV.
easySafety vous permet d'utiliser jusqu'à 16 modules de données.
Module fonctionnel
DB...
Data Block
a
T_
b
DW
>I1

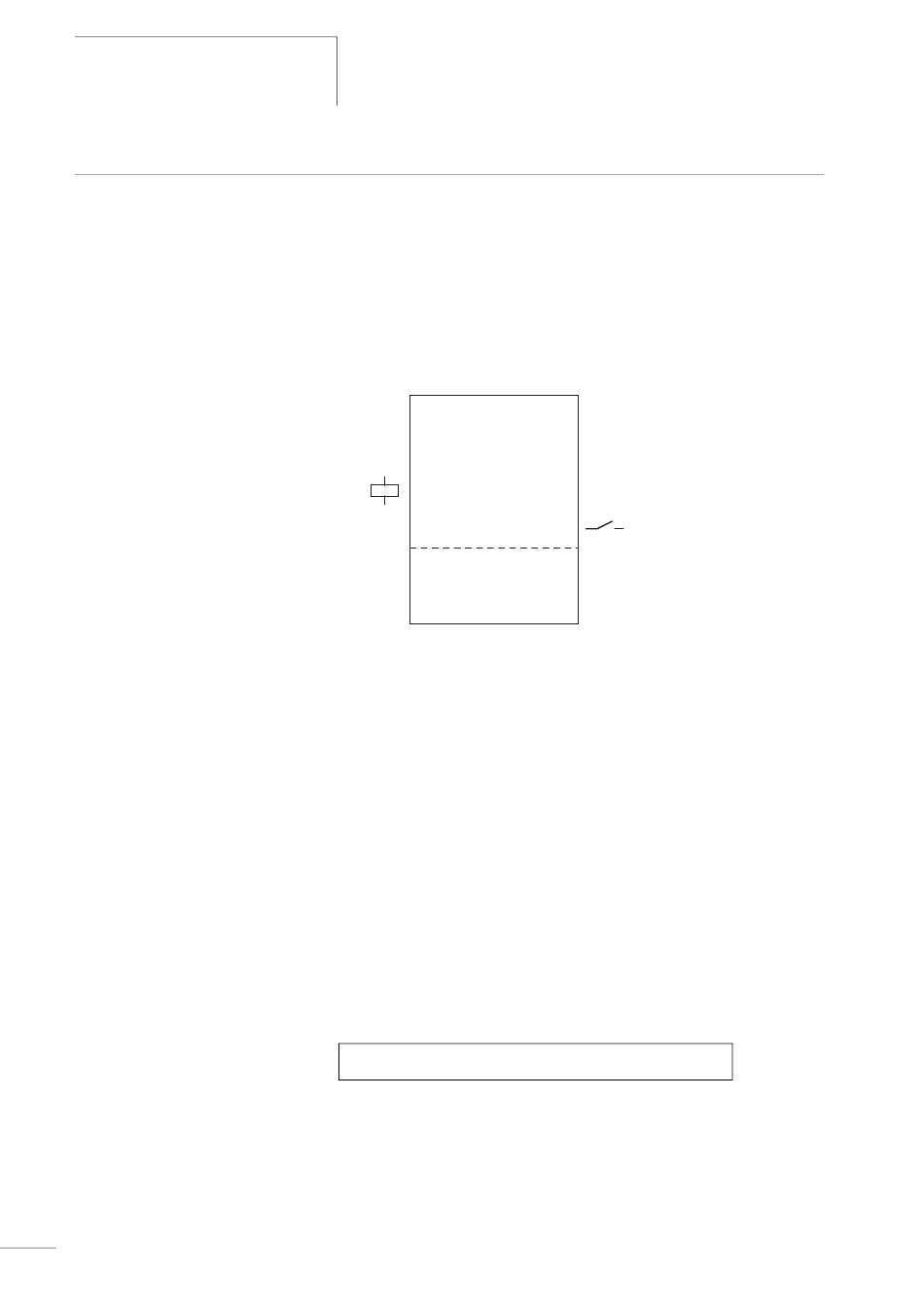

Figure 94 : Module fonctionnel « module de données »
a Bobine DB..T_: bobine de commande ; le module procède au trans-
fert en cas de front montant.
b Entrée DB..I1 : valeur d'entrée.
c Contact DB..Q1 : il se ferme lors d'un front montant au niveau de
DB..T_.
d Sortie DB..QV : elle émet la valeur de DB..I1 au moment de la
commande.
Câblage du module
Le câblage du module, avec sa bobine de commande et son
contact, s'opère dans le schéma standard.
Exemple d'un module de données :
GT01Q1-----------------------Ä DB16T
Figure 95 : Câblage de la bobine de commande
La bobine de commande est activée via le NET.
01/13 MN05013001Z-FR
Q1
c
QV>
DW
d
