Fonctionnement interne de
easySafety
632

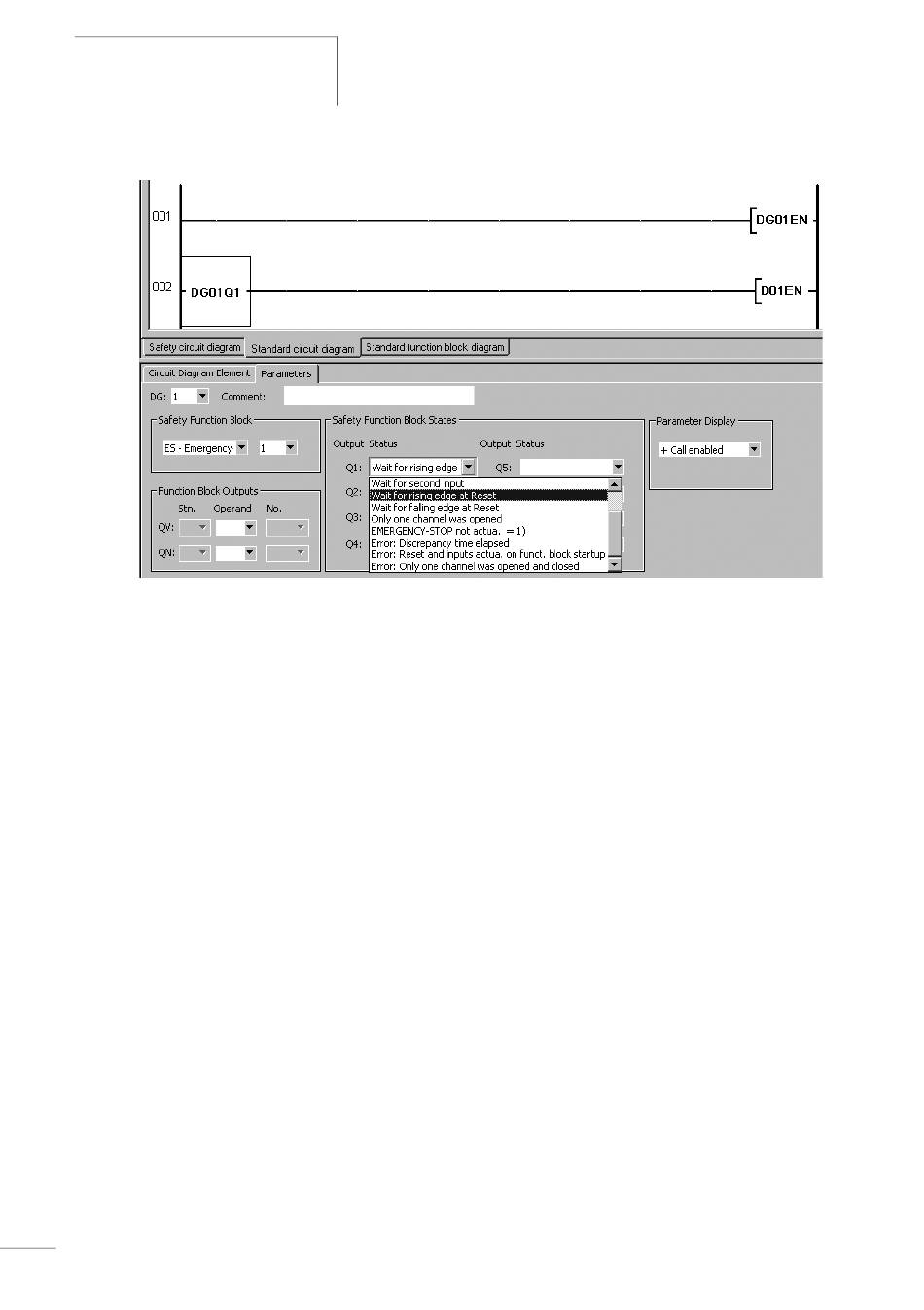

Figure 4 :
Affectation entre module fonctionnel de diagnostic
et de sécurité à l'aide de easySoft-Safety
Dans le schéma standard, le contact DG01Q1 signale (par
son état à 1) que l'état « Attente d'un front montant au
niveau de la RAZ » est présent au niveau du module fonc-
tionnel de sécurité ES01.
Du fait de l'activation de DG01Q1, vous lancez l'émission de
texte correspondante via le module fonctionnel d'affichage
de textes d'un appareil easySafety ou via le réseau easyNet
vers un appareil MFD-Titan, puis de là, via l'élément pour
masque « Message texte ». Vous devez avoir préalablement
édité le texte ou le message texte. Dans l'exemple présenté
ici, le message de RAZ est émis à l'aide du module fonc-
tionnel « D01 ».
Vous pouvez également utiliser le code d'état à la sortie
DG..QV (registre de diagnostic) au niveau de l'élément pour
masque « Message texte » comme valeur d'état destinée au
basculement entre les différents messages textes.
01/13 MN05013001Z-FR
