Temps de réponse avec fonction TEMPO ENTREES
activée
Lorsque la fonction TEMPO ENTREES (anti-rebond) est
activée, le temps de réponse des signaux de tension continue
est de 24 ms.
1
S1
0
1
IS1
0
A
B

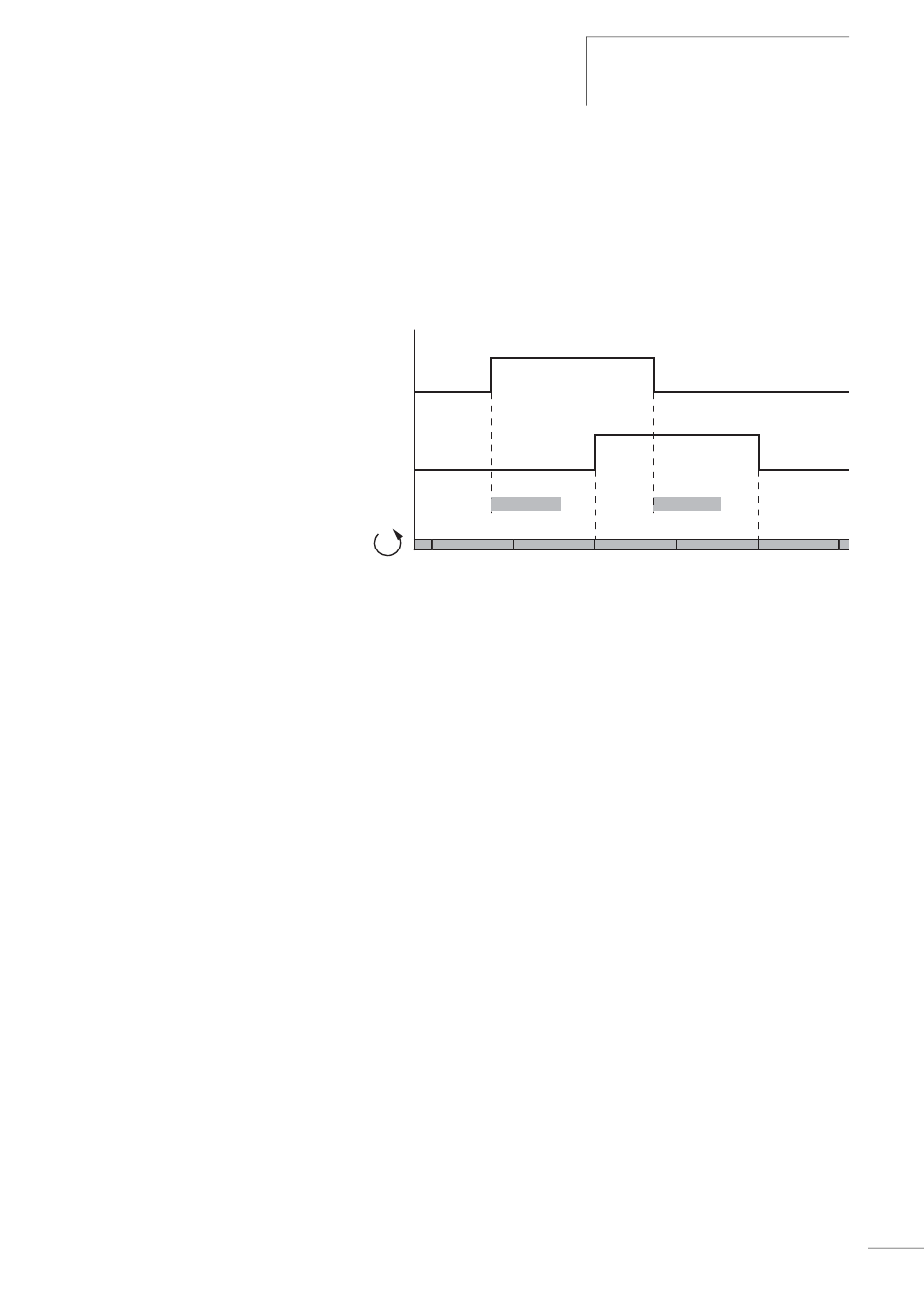

Figure 13 :
Temps de réponse lors de l'analyse d'un signal
d'entrée avec TEMPO ENTREES activée
Un signal d'entrée S1 doit donc être appliqué à la borne
d'entrée pendant au moins 24 ms et à un niveau > 15 V
avant que le signal ne passe de manière interne de 0 à 1
(plage A). Il faut ajouter le temps de cycle (B) car un appareil
easySafety prend en compte le signal dans le schéma de
commande uniquement au début d'un cycle.
En cas du passage du signal de la tension continue de 1 à 0
et d'activation de TEMPO ENTREES, le temps de réponse (C)
de 24 ms est le même avant que le signal ne soit pris en
compte dans le cycle de schéma suivant.
Comportement dans le temps
des entrées des sorties
C
B
B
B
B
