Eaton easy Safety ES4P-221-DMX01 Manuel page 55

01/13 MN05013001Z-FR
h
j
Raccordement des sorties à relais
Attention !
Il faut tester les sorties à relais au moins une fois en 6 mois.
ES4P-221-DM..
1 2
QR1
0 V H, N
L1, L2, L3 (115/230 V h)
+ 24 V H

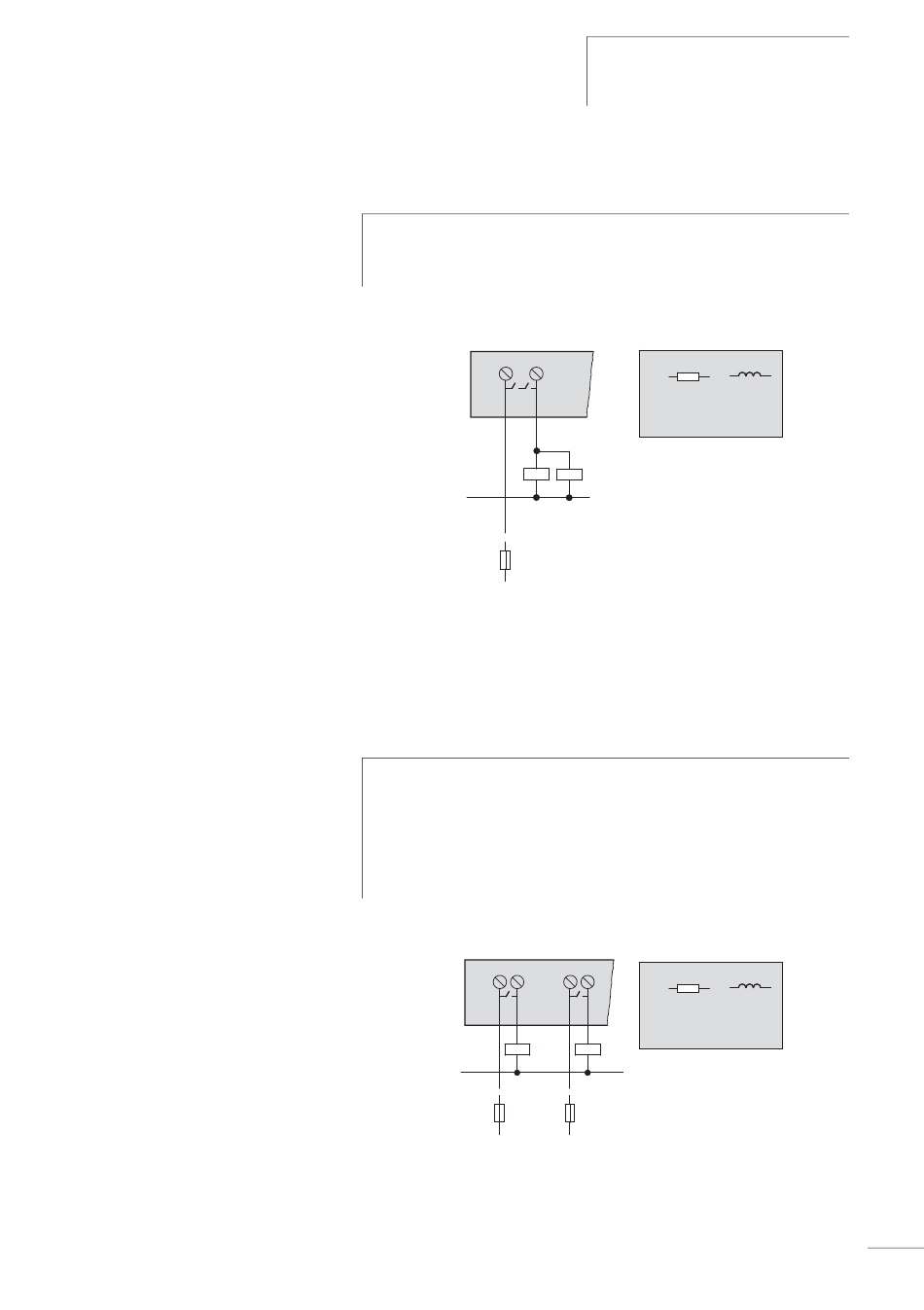

Figure 14 : Sortie à relais redondante ES4P-221-DM...
1) Architecture de catégories 3 et 4 selon EN 954-1 et ISO 13849-
1, lorsque les deux contacteurs et ES4P... se trouvent dans la
même armoire.
Danger !
Respectez la limite de tension maximale de 250 V CA au niveau
du contact d'un relais. Une tension supérieure peut provoquer
des décharges au niveau du contact et détruire ainsi l'appareil
ou une charge raccordée.
ES4P-221-DR..
1 2
QS1
0 V H, N
L1, L2, L3 (115/230 V h)
+ 24 V H
Figure 15 : Sorties à relais ES4P-221-DR...
Raccordement des sorties
R
24 V H 6 A
115 V h 6 A
230 V h 6 A
1)
1 2
R
QS2
24 V H 6 A
115 V h 6 A
230 V h 6 A
L
5 A
3 A
3 A
L
5 A
3 A
3 A
51
