01/13 MN05013001Z-FR
Raccordement au réseau
easyNet
j
easyNet est un réseau pour applications ne relevant pas de la
sécurité, avec 8 participants maximum. Tout appareil équipé d'un
raccordement réseau peut être un participant easyNet. Pour plus
d'informations sur la configuration et la mise en service
d'easyNet, reportez-vous à chapitre « Le réseau easyNet »,
page 531. Les spécifications easyNet se trouvent dans les carac-
téristiques techniques, page 683.
Danger !
Aucune donnée relevant de la sécurité ne doit être transmise
via le réseau easyNet.

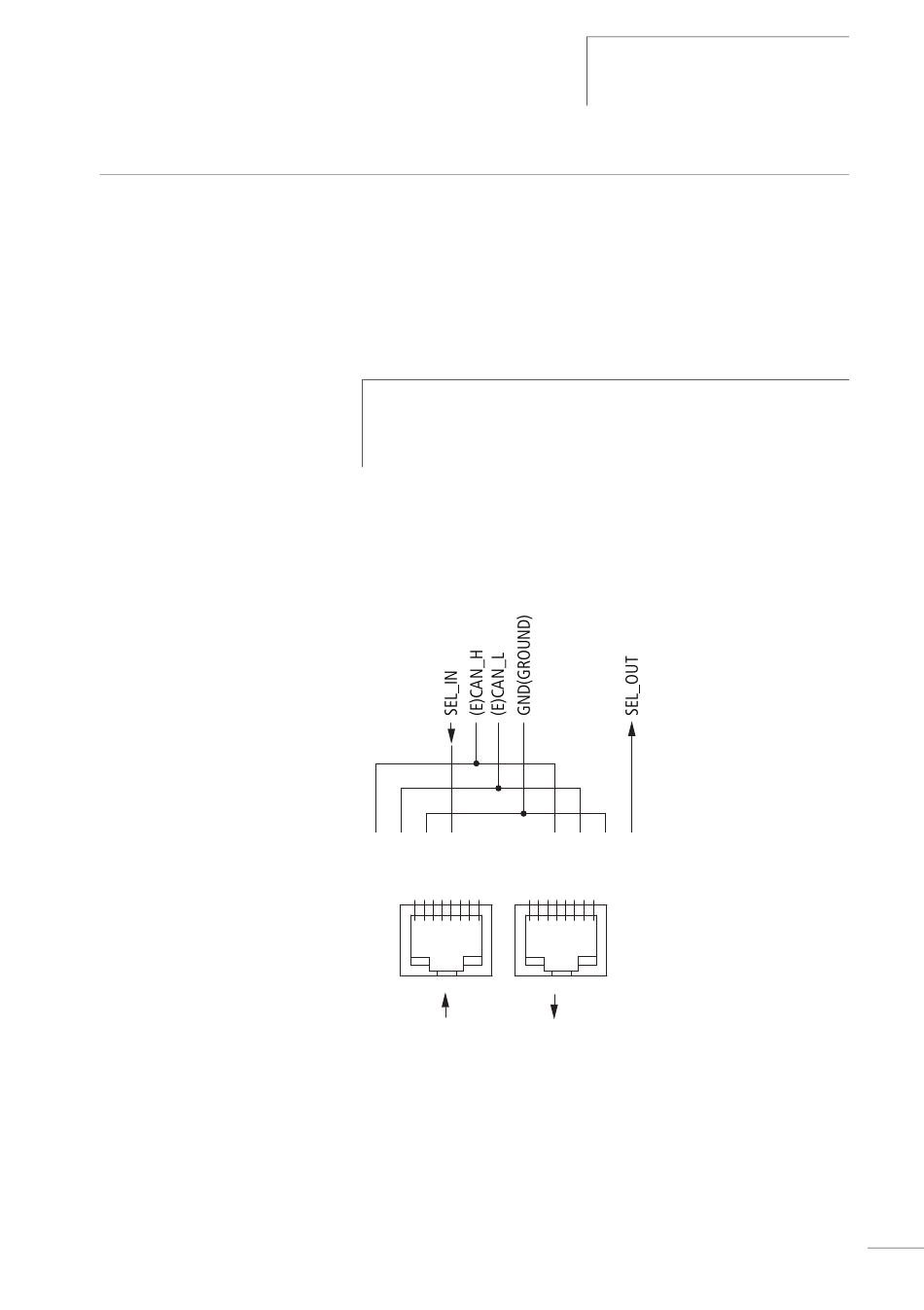

Affectation des broches de la prise RJ45 sur l'appareil
Les appareils compatibles réseau possèdent deux prises RJ45.
1 2 3 4
1
8
1
IN
NET
1
Figure 21 : Prises RJ45
La prise 1 (IN) est destinée à recevoir le câble d'arrivée provenant
du participant easyNet précédent (géographiquement parlant).
La prise 2 (OUT) est prévue pour recevoir le câble de départ allant
vers le participant easyNet suivant (toujours géographiquement
parlant).
Raccordement au réseau
easyNet
1 2 3 4
8
OUT
2
59
