6.4 Collegamento della linea di
alimentazione
ATTENZIONE! La tipologia di cavo
utilizzata deve essere compatibile
con l'impiego previsto. Attenersi alle
regole nazionali in vigore riguardanti le
installazioni elettriche.
Collegare la terra di sicurezza al relativo
morsetto del connettore J1.
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento.
Introdurre i cavi all'interno della custodia attraverso
i pressacavi. I pressacavi sono adatti per conduttori
con diametro compreso tra 5mm e 10mm. Il
tratto di cavo all'interno della custodia deve
essere sufficientemente lungo da permettere il
collegamento. Serrare opportunamente i pressacavi.
Togliere la guaina di protezione dei conduttori
e collegarli al morsetto (J1, 6.3 Descrizione della
scheda, pagina 7).
Al fine di garantire il grado di protezione, installare
la custodia al supporto rispettando i limiti di
inclinazione riportati in figura.

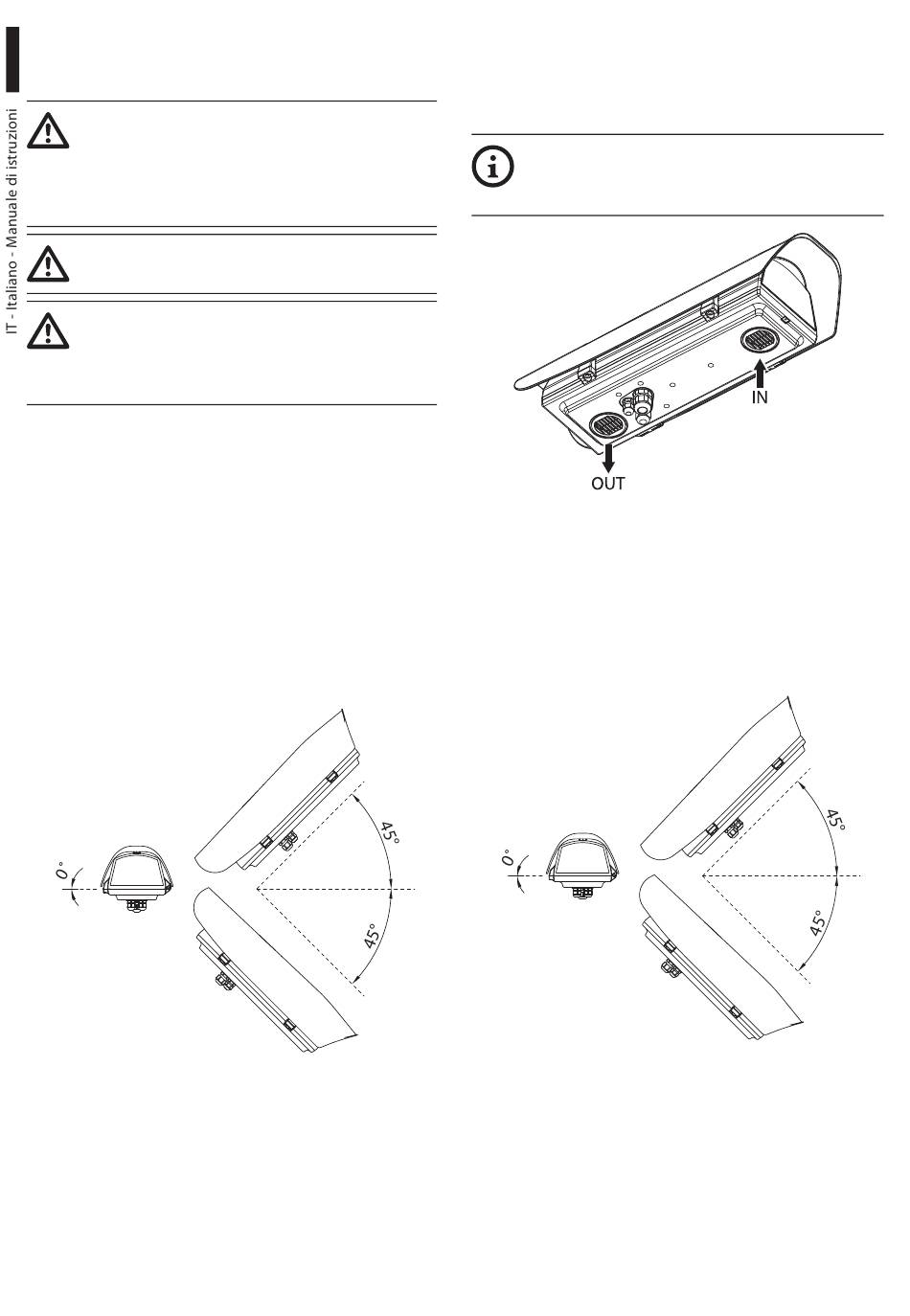

Fig. 4
Massima inclinazione dell'asse trasversale: 0°.
Massima inclinazione dell'asse longitudinale: ±45°.
8
6.5 Installazione della versione
con doppio filtro per ricambio
dell'aria
Durante l'installazione prestare attenzione
all'orientamento delle alette del filtro di
ingresso dell'aria.
Fig. 5
A seconda dell'angolo di inclinazione della custodia,
l'orientamento delle alette del filtro deve prevenire
la penetrazione di acqua in caso di pioggia.
Al fine di garantire il grado di protezione, installare
la custodia al supporto rispettando i limiti di
inclinazione riportati in figura.
Fig. 6
Massima inclinazione dell'asse trasversale: 0°.
Massima inclinazione dell'asse longitudinale: ±45°.
