3.
Fixer un dispositif de levage suffisamment petit, réglable et adapté au tuyau à une section du tube
enveloppe.
Si vous n'avez pas un tel dispositif à disposition, utiliser une fine corde de chanvre, fixée au tube par
une demi-clé ou une demi-clé double.
4.
Monter puis abaisser le tube enveloppe sur la première longueur d'arbre reliée à la cuve.
5.
Appliquer un produit antigrippant sur les filetages correspondants du palier à vis en haut de la pompe
et serrer fermement.
6.
Poser la première longueur de tuyau de colonne sur le tube :
a) Poser deux pitons à œil diamétralement opposés dans le flasque supérieur de la colonne inférieure.
b) Attacher une élingue aux boulons à œil et au crochet d'un palan.
c) Lever la section de colonne au-dessus de l'assemblage de la cuve.
d) Abaisser la colonne sur le tube enveloppe jusqu'à l'engagement de la bride de colonne dans le
e) Insérer autant de vis à chapeau que possible dans les deux flasques et les serrer progressivement
7.
Lever l'ensemble complet par les pitons à œil du tuyau de colonne et déposer les supports.
8.
Abaisser lentement l'assemblage de la cuve et de la colonne.
9.
Placer les supports sur la fondation et continuer d'abaisser l'ensemble jusqu'au contact de la bride
supérieure de la colonne sur les supports.
10. Verser environ un litre d'huile à turbine légère dans la section supérieure du tube et visser le roulement
de tube dans la longueur supérieure jusqu'en butée, prêt à recevoir la longueur suivante de tube.

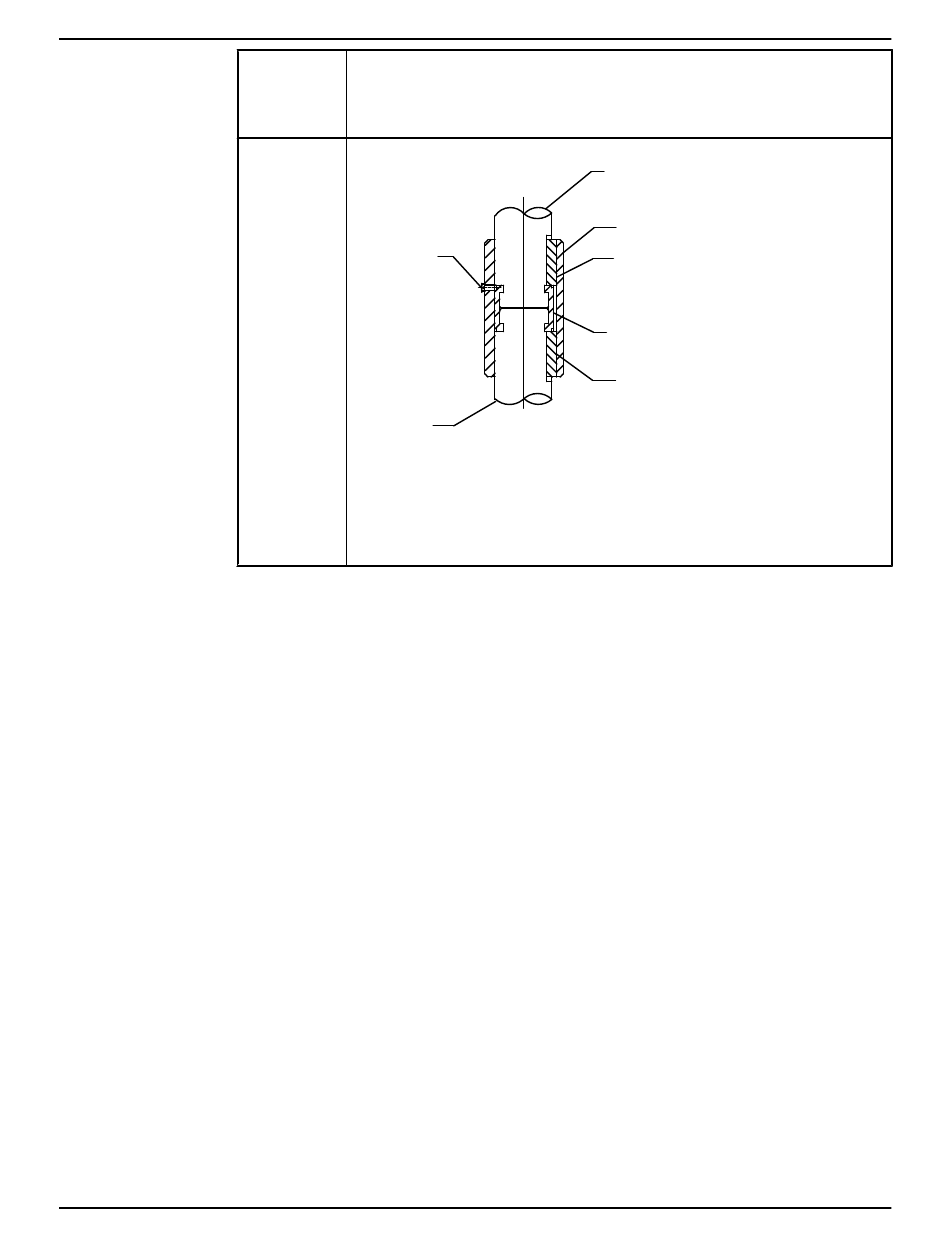

11. Poser l'accouplement d'arbre intermédiaire sur l'extrémité dépassante de l'arbre.
Model VIT Installation, fonctionnement et entretien
Si votre
Alors...
accouplement
d'arbre
intermédiaire
est...
6
1.
2.
3.
4.
5.
6.
7.
logement de bride de la cuve de refoulement.
par paires diamétralement opposées.
7
Arbre intermédiaire
Manchon
Clé
Bague fendue
Clé
Arbre de pompe
Vis/fil d'arrêt
Installation (Suite)
1
2
3
4
5
25
