Manuel d'instructions
D104496X0FR
Actionneur à membrane Fisher
Tailles 40i, 46i et 60i

Table des matières

Présentation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Objet du manuel
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Présentation
Objet du manuel
Ce manuel d'instructions présente des informations sur l'installation, le réglage, la maintenance et la commande de pièces
détachées de l'actionneur Fisher 657C de tailles 40i, 46i et 60i. Consulter les manuels d'instructions spécifiques pour des
informations sur le positionneur de désurchauffeur et d'autres équipements utilisés avec ces actionneurs.
Les personnes effectuant les procédures d'installation, d'exploitation ou de maintenance d'un actionneur 657C doivent être
parfaitement formées et qualifiées aux procédures d'installation, d'exploitation et de maintenance de désurchauffeur Yarway
d'actionneurs et d'accessoires. Pour éviter des blessures ou des dommages matériels, il est important de lire attentivement,
d'assimiler et d'observer l'intégralité de ce manuel, y compris les avertissements et les précautions. Pour toute question au sujet
de ces instructions, contacter un
www.Fisher.com
. . . . . . . .
. . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . .
bureau commercial Emerson

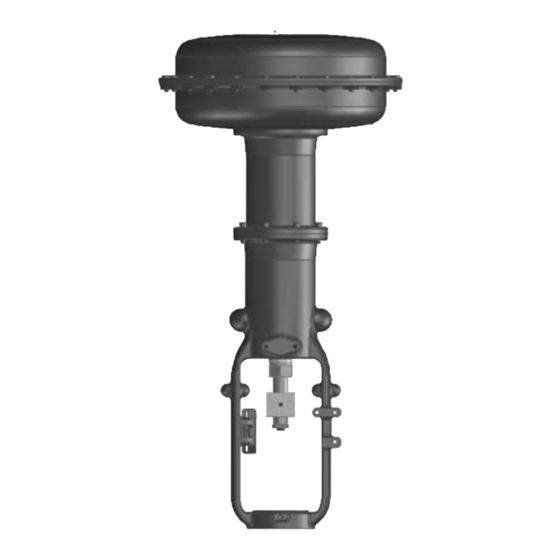

Figure 1. Actionneur Fisher 657C
1
1
2
2
3
3
4
7
7
9
10
11
11
12
12
. .
14
. .
16
18
18
18
18
19
19
avant toute intervention.
Actionneur 657C (40i, 46i et 60i)
657C
™
Novembre 2019
™
,

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson Fisher 657C

Sommaire des Matières pour Emerson Fisher 657C

  • Page 1: Table Des Matières

    Ce manuel d’instructions présente des informations sur l’installation, le réglage, la maintenance et la commande de pièces détachées de l’actionneur Fisher 657C de tailles 40i, 46i et 60i. Consulter les manuels d’instructions spécifiques pour des informations sur le positionneur de désurchauffeur et d’autres équipements utilisés avec ces actionneurs.

  • Page 2: Description

    3. La course de l’actionneur peut être inférieure à la valeur indiquée après le raccordement de l’actionneur à la vanne. Description Les actionneurs Fisher 657C (figure 1) sont des actionneurs à membrane à course longue, à ressort opposé et à action directe. Ils ™...

  • Page 3: Services De Formation

    TIGE AF3833-A A0792‐2 Services de formation Pour obtenir des informations sur les cours de formation disponibles pour les actionneurs à membrane Fisher 657C, ainsi que sur une grande variété d’autres produits, contacter : Emerson Automation Solutions Educational Services - Registration Téléphone : +1-641-754-3771 ou +1-800-338-8158...

  • Page 4: Montage De L'actionneur Sur Le Désurchauffeur

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR D Ensemble désurchauffeur/actionneur : Si l’actionneur et le désurchauffeur sont expédiés ensemble en tant qu’assemblage, ils ont été réglés en usine et peuvent être installés dans la conduite. Après avoir installé le désurchauffeur dans la conduite, consulter les procédures de raccordement de pression de charge.
  • Page 5 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Figure 3. Composants des actionneurs de tailles 40i, 46i et 60i BOITIER DE À MEMBRANE MEMBRANE PLATEAU BUTÉE DE FIN DE COURSE EXTENSION D’ARCADE RESSORT DE L’ACTIONNEUR TIGE DE L’ACTIONNEUR SIÈGE DE RESSORT BAGUE DE RÉGLAGE DU RESSORT...
  • Page 6 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR Figure 4. Construction du désurchauffeur Yarway TIGE DU DÉSURCHAUFFEUR PLAN D’ALIGNEMENT DE L’ACTIONNEUR ÉCROU D’ARCADE DIAMÈTRE DE BOSSAGE D’ARCADE DÉSURCHAUFFEUR YARWAY...

  • Page 7: Remarques Sur Le Réglage De La Compression

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Remarques sur le réglage de la compression Les valeurs de compression du ressort sont utilisées pour régler la compression initiale du ressort de l’actionneur avec l’ensemble désurchauffeur-actionneur au « banc d’essai ». La valeur de compression initiale doit être correcte pour assurer le bon fonctionnement de l’ensemble désurchauffeur-actionneur au moment de la mise en service et de la mise sous pression à...
  • Page 8 Passer à la sous-section Montage de la noix de connexion. 8. Si la course mesurée n’est pas exacte, se rappeler que les tolérances nominales de charge et de longueur du ressort peuvent produire une compression légèrement différente de celle spécifiée. Pour toute assistance, contacter un bureau commercial Emerson.

  • Page 9: Installation De La Noix De Connexion

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Installation de la noix de connexion Lors de l’installation de la noix de connexion (n° 26), les filetages des tiges de l’actionneur et du désurchauffeur doivent engager le filetage de la noix de connexion sur une distance équivalente au diamètre de la tige. AVERTISSEMENT Installer correctement la noix de connexion avant de monter, et de pressuriser, un positionneur sur l’actionneur en utilisant uniquement une source d’alimentation en air régulée, et non le positionneur, afin de déplacer la tige de l’actionneur.

  • Page 10: Remarques Sur La Friction

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR 5. Visser les écrous auto-freinés de la tige du désurchauffeur jusqu’à ce que le disque de l’indicateur entre en contact avec le fond de la noix de connexion. Ne pas serrer les écrous de blocage excessivement. 6.

  • Page 11: Mesure De La Bande Morte

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Mesure de la bande morte Le phénomène de bande morte est causé par la friction de garnitures de presse-étoupe, des forces déséquilibrées et d’autres facteurs dans le fonctionnement du désurchauffeur. La bande morte est la plage dans laquelle un signal mesuré peut varier sans obtenir une réponse de l’actionneur (voir la figure 6).

  • Page 12: Maintenance

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR Pour les actionneurs expédiés séparément ou à chaque fois que les raccords de pression de l’actionneur sont installés, suivre les étapes ci-dessous : 1. Raccorder la tuyauterie de pression de commande au raccord interne NPT situé sur le haut du boitier de membrane. 2.

  • Page 13: Montage De L'actionneur

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 AVERTISSEMENT Pour éviter toute blessure résultant de l’éjection du boitier de membrane supérieure (n° 1) de l’actionneur par la force de rappel précompressée, dissiper la compression du ressort (étape 2) et retirer prudemment les vis de fixation du boitier de (n°...

  • Page 14: Commande Manuelle Montée En Position Supérieure

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR 54 NSm (40 lbfSft) pour l’actionneur de taille 40i ou de 149 NSm (110 lbfSft) pour les actionneurs de tailles 46i et 60i. Faire glisser la tige de l’actionneur et le plateau (n° 10 et 4) dans l’arcade (n° 9) et l’extension d’arcade (n° 27) de sorte que le ressort de l’actionneur (n°...
  • Page 15 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Démontage de la commande manuelle montée en position supérieure 1. Tourner la commande manuelle (n° 51) dans le sens antihoraire de sorte que la commande manuelle ne comprime pas le ressort.

  • Page 16: Butées De Fin De Course Réglables Montées Sur Boîtier

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR ATTENTION Un serrage excessif des vis de fixation et des écrous du boitier de membrane (n° 22 et 23, figure 7) peut endommager celle-ci. Ne pas dépasser un couple de 27 NSm (20 lbfSft). Remarque Ne pas utiliser de lubrifiant sur ces boulons et écrous.
  • Page 17 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 4. Retirer les vis de fixation (n° 141) et séparer la butée de fin de course du boitier supérieur. 5. Retirer et vérifier l’état des joints toriques (n° 139) ; les remplacer si nécessaire. 6.

  • Page 18: Commande De Pièces De Rechange

    Utiliser uniquement des pièces de rechange d’origine Fisher. N’utiliser en aucun cas des composants non fournis par Emerson Automation Solutions sur un actionneur Fisher, car de tels composants pourraient annuler la garantie, affecter les performances de l’actionneur et provoquer des blessures et des dommages matériels.

  • Page 19: Liste Des Pièces De Rechange

    Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Liste des pièces de rechange Commande manuelle montée en position supérieure Remarque (figure 7) Contacter un bureau commercial Emerson pour connaître les références. N° Description Montage de l’actionneur Handwheel Stop Nut (figure 7) Handwheel Stem Pusher Plate N°...
  • Page 20 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) Novembre 2019 D104496X0FR Figure 7. Actionneurs Fisher 657C, tailles 40i à 60i APPLIQUER DU LUBRIFIANT PIÈCES NON ILLUSTRÉES : N° 7, 24 ET 249 REMARQUE : LE N° 25 NE FAIT PAS PARTIE DES CONSTRUCTIONS DE LA TAILLE 40i.
  • Page 21 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Figure 8. Montage de la commande manuelle montée en position supérieure pour les actionneurs de tailles 40i à 60i 32B0262_B APPLIQUER DU LUBRIFIANT REMARQUE : LES N° 171 ET 246 NE FONT PAS PARTIE DES CONSTRUCTIONS DE TAILLE 40I.

  • Page 22: Butée De Fin De Course Descendante Réglable Montée Sur Boîtier (Figure 8)

    Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019 Figure 9. Butée de fin de course descendante réglable montée sur boîtier pour actionneurs de tailles 40i et 60i APPLIQUER DU LUBRIFIANT Butée de fin de course descendante réglable montée sur boîtier (figure 8) N°...
  • Page 23 Manuel d’instructions Actionneur 657C (40i, 46i et 60i) D104496X0FR Novembre 2019...
  • Page 24 Fisher, Templow, et Yarway sont des marques de l’une des sociétés de l’unité commerciale d’Emerson Automation Solutions, d’Emerson Electric Co. Emerson Automation Solutions, Emerson et le logo Emerson sont des marques de commerce et de service d’Emerson Electric Co. Toutes les autres marques sont la propriété...
