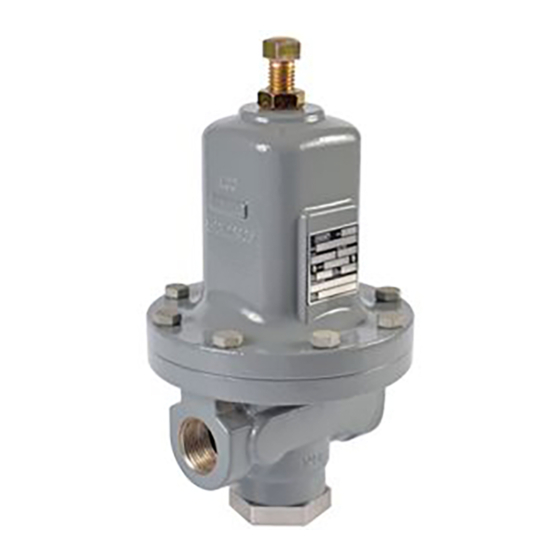

Emerson Fisher MR98 Série Guide D'installation

Guide d'installation
D103588XFR4
Français – Octobre 2016
Introduction
Ce guide d'installation contient les instructions
d'installation, de mise en marche et de réglage.
Pour recevoir une copie de ce manuel d'instructions,
contacter un bureau commercial local ou en consulter
un exemplaire à l'adresse www.fisher.com. Pour plus
d'informations, voir le manuel d'instructions relatif aux
déverseurs et déverseurs de pression différentielle
série MR98, D103588X012.
Catégorie DESP (Directive
Équipements sous Pression)
Ce produit peut être utilisé comme accessoire
de sécurité avec des équipements sous pression
dans le cadre de la Directive suivante relative aux
équipements sous pression. Il peut également
être utilisé en dehors de la Directive relative aux
équipements sous pression suivant les pratiques
d'ingénierie utilisées dans le tableau ci-dessous. Pour
plus d'informations sur la révision la plus récente de
la DESP, voir le Bulletin D103053X012. Pour plus
d'informations sur la révision la plus récente de la
DESP, voir le Bulletin D103053X012.
TAILLE DU
TYPE
PRODUIT
NPT 1/4, DN 15 à 25/
Tous
1/2 à 1 po.
MR98H/MR98HD/ DN 40 et 50/
MR98HDP 1-1/2 et 2 po.
Spécifications
Constructions disponibles
MR98L : déverseur/soupape pour plage de
réglage de ressort de 0,14 à 2,6 bar/2 à 38 psig,
disponible uniquement pour des tailles de corps
de NPT 1/4 à DN 25/1 po.
MR98H : déverseur/soupape pour plage
de réglage de ressort de 0,34 à 13,8 bar/
5 à 200 psig
MR98HH : déverseur/soupape pour plage
de réglage de ressort de 10,3 à 25,9 bar/
150 à 375 psig
MR98LD : déverseur de pression différentielle
pour plage de pression de consigne différentielle
de 0,14 à 2,6 bar/2 à 38 psi, avec pression
amont/aval maximale de 10,3 bar/150 psi,
disponible uniquement pour des tailles de corps
de NPT 1/4 à DN 25/1 po.
1. Les limites de pression/température indiquées dans ce guide d'installation et celles de toute norme ou de tout code applicable ne doivent pas être dépassées.
MATÉRIAU DU
CATÉGORIE
CORPS
Tous les matériaux
RAU
disponibles
Acier et
II
acier inoxydable
Constructions disponibles (suite)
MR98HD : déverseur de pression différentielle
pour pressions de consigne différentielles de
0,34 à 13,8 bar/5 à 200 psi, avec pression amont/
aval maximale de 20,7 bar/300 psi
MR98HDP : déverseur de pression différentielle
pour plage de pression de consigne différentielle
de 0,34 à 13,8 bar/5 à 200 psi, avec pression
amont/aval maximale de 41,4 bar/600 psi
MR98HHD : déverseur de pression différentielle
pour plage de pression de consigne différentielle
de 10,3 à 25,9 bar/150 à 375 psi, avec pression
amont/aval maximale de 27,6 bar/400 psi
Diamètres de corps et d'orifice
Corps NPT 1/4 :
orifice de 7,22 mm/0,284 po.
Corps DN 15/ 1/2 po. :
orifice de 10,56 mm/0,416 po.
Corps DN 20 et 25/ 3/4 et 1 po. :
orifice de 16,02 mm/0,631 po.
Corps DN 40 et 50/ 1-1/2 et 2 po. :
orifice de 29 mm/1,142 po.
Types de raccordements
NPT, SWE et à brides CL150 RF, CL300 RF et
PN 16/25/40 RF (brides emmanchées soudées
ou corps intégral). Tous les corps à brides ont un
encombrement de 356 mm/14 po.
Plages de pression de consigne
Voir Tableau 1
Pressions maximales de service à froid du corps
suivant diamètre et matériaux
Voir Tableau 2
Pressions nominales maximales amont, aval et
des boîtes à ressort
(1)
Voir Tableau 2
Série MR98
