Raccordements de tuyauterie—suite
Raccordements de tuyauterie d'alimentation—suite
Vers la valve de gaz
(à l'intérieur du boîtier)
Type de gaz
Gaz naturel
Propane
REMARQUE : Les valeurs ci-dessus ne sont pas les tailles des conduits d'alimentation . Ce sont les tailles des raccordements de gaz pour un
appareil standard .
Installation d'évacuation des condensats
Les fournaises du modèle SC sont certifiées pour l'installation en aval ou en amont d'un serpentin refroidisseur .
Lorsqu'elle est installée en aval du système de réfrigération, de la condensation se forme et, par conséquent, des
dispositions doivent être prises pour éliminer le condensat .
REMARQUE : Un dégagement minimum de 4 pouces (102 mm) est requis sous la fournaise si un
coude mâle-femelle de 90° est utilisé.
1 . Installez le raccord du drain (option CS1, PN 31765) sur le boîtier de la fournaise tel que montré dans la
25
et fixez à l'aide de deux vis à métaux (#10-32 × 1 pouce de long) et d'écrous .
2 . Installez l'écrou du tuyau d'évacuation de 3/4 pouce dans la bride de vidange .
3 . Scellez les trous du bac inférieur avec d'agent d'étanchéité
4 . Le drain soit se terminer à l'extérieur du bâtiment . Un joint d'étanchéité doit empêcher l'air de pénétrer dans la
zone de combustion .
VIS À MÉTAUX ET ÉCROU
34
INSTALLATION—SUITE
Raccord-union
Bout de tuyau qui
dépasse à l'extérieur
du boîtier
Vers la valve de gaz
(à l'intérieur du boîtier)

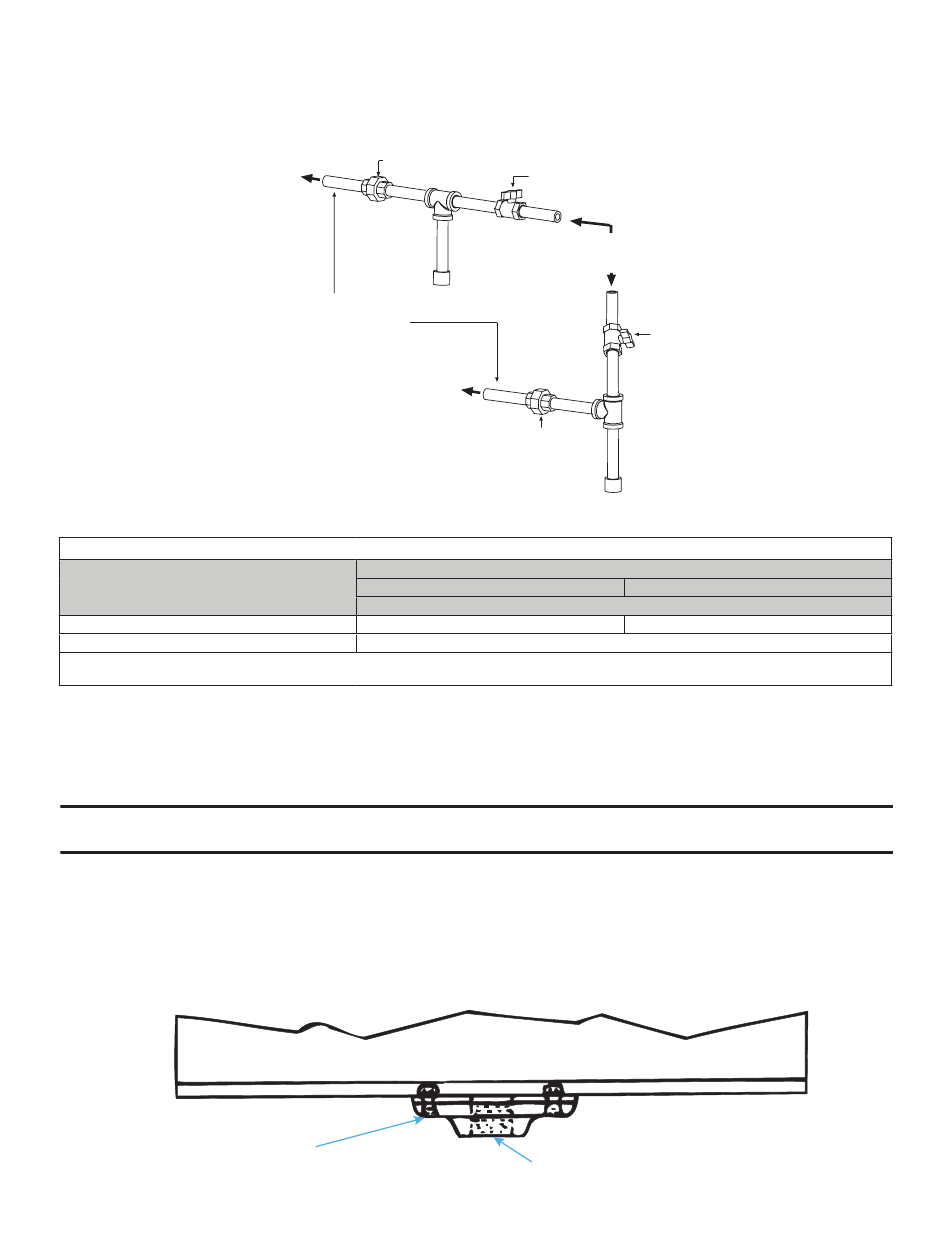

Figure 24. Raccordements de gaz
Tableau 16. Tailles de raccordements de gaz
FOND DU BOÎTIER DE LA FOURNAISE
Figure 25. Connexion d'évacuation des condensats
Robinet d'arrêt manuel
Pied
Depuis l'alimentation de gaz
d'égouttement
(horizontal ou vertical)
Raccord-union
Pied
d'égouttement
Taille de l'unité
125–250
Dimension du raccordement (po)
1/2
1/2
CONTRE-ÉCROU DE VIDAGE DETUYAU
Robinet
d'arrêt manuel
300–400
3/4
SC-IOM-FR (10-22) 235310-G
