Reznor SC Installation, Fonctionnement Et Entretien page 14

Raccords de conduit—suite
Installation du capteur de température pour l'air decharge—suite
REMARQUE : Le diamètre du capteur est plus large que celui du tube capillaire. C'est pourquoi
vous devez installer un joint et une plaque de retenue de joint pour boucher le trou et protéger le
tube capillaire à l'endroit où il entre dans le conduit. Les pièces nécessaires sont incluses avec
l'appareil de chauffage (refer to
pour fixer la plaque de retenue.
(2) Percez des trous dans les conduits conformément au schéma de trous illustré à la
(3) Retirez le panneau d'accès des conduits (voir
(4) Retirez l'ampoule du capteur de son support et poussez le capteur à travers le trou de 1/2 pouce . Tout en
passant la main par le trou d'accès, utilisez le clip de retenue pour réinstaller le capteur sur son support .
(5) Faites glisser le joint (fente coupée) et la plaque de retenue du trou sur le tube capillaire . Avec le joint à côté
des conduits, installez la plaque de retenue des trous et fixez-la à l'aide des vis à tôle fournies sur place .
(6) Fermez le panneau d'accès des conduits .
b . Pour les unités avec option AG8, AG9, AG15 ou AG39 :
(1) La position du porte-capteur ou du tube de mélange est importante—le tube de mélange dans la
8, DÉTAIL A a une longueur de 12 pouces (305 mm) et le le porte-capteur dans la
se prolongera de 9-3/16 pouces (233 mm) dans les conduits .
(2) Tournez le porte-capteur de manière à ce que l'élément soit protégé du flux d'air direct et capte la
température de l'air qui traverse les ouvertures dans le porte-capteur .
(3) À l'emplacement sélectionné dans les conduits, marquez l'emplacement de l'orifice en forme de losange
[environ 1 pouce × 1 pouce (25 mm × 25 mm)] requis pour le porte-capteur ou de l'orifice rond requis pour
le tube de mélange . Découpez l'orifice sans dépasser les dimensions requises .
(4) Pour les unités avec option AG8 ou AG9, faites glisser le tube de mélange (voir
le conduit et fixez le capteur .
(5) Pour les unités avec AG15, poussez l'élément dans l'agrafe du porte-capteur (voir
faites glisser le porte-capteur dans le conduit, et positionnez le porte-capteur de manière à ce qu'il fasse
écran entre le capteur et le flux d'air direct . En utilisant quatre vis à tôle nº 6 fournies, fixez la partie boîtier
du porte-capteur au conduit .

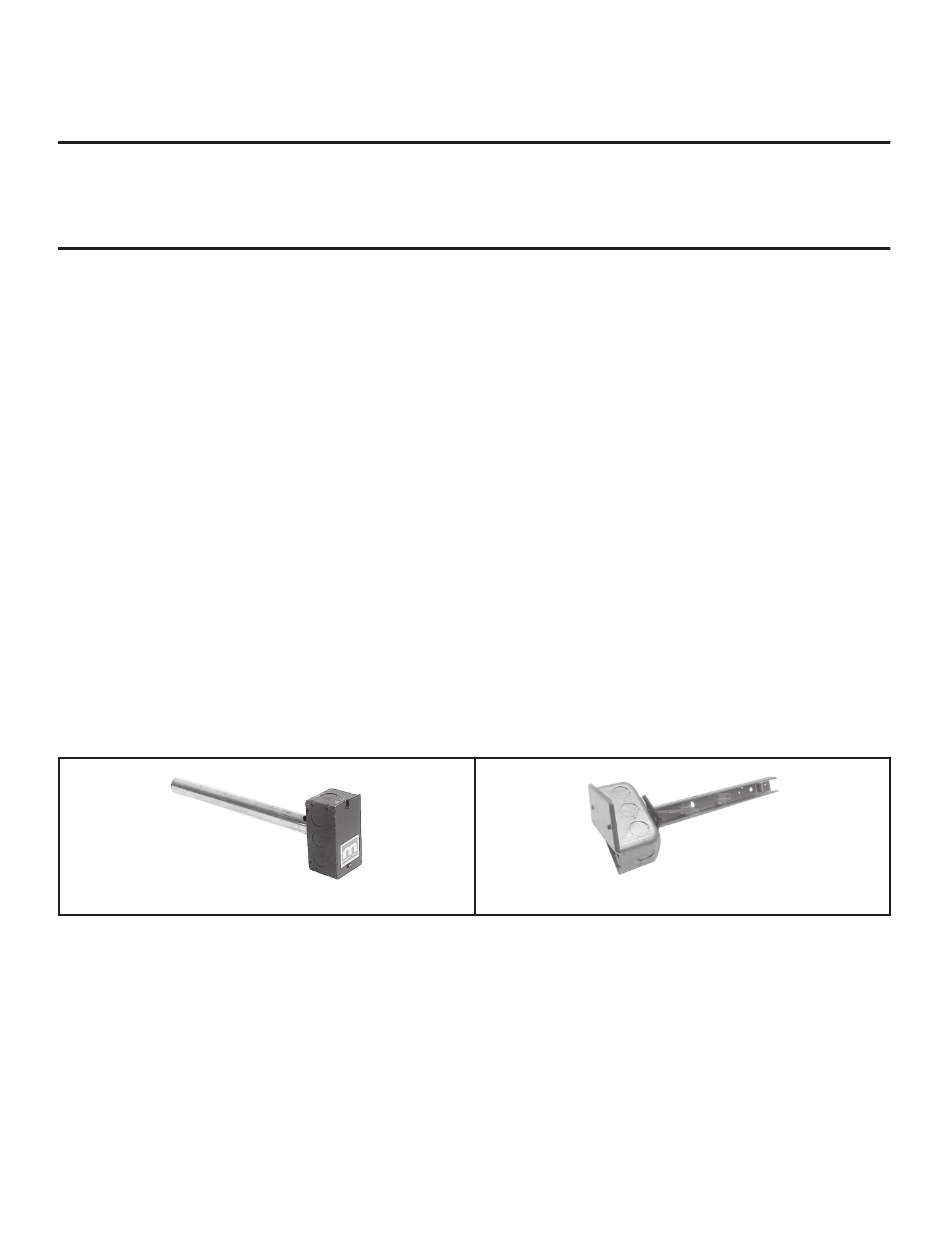

DÉTAIL A: OPTIONS AG8, AG9 ET AG39
Figure 8. Capteur de température pour l'air decharge et support
c . Pour les unités avec option AG40, suivez les instructions remises avec le capteur fourni sur place .
4 . Connectez les fils du capteur :
a . Pour les unités avec option AG15 :
(1) Déterminez le point d'entrée du fil du capteur dans le boîtier et enlevez la débouchure .
(2) Fixez au boîtier le connecteur de câble fourni sur place, connectez le fil du capteur, et fixez le couvercle
du boîtier .
b . Pour toutes les options, consultez le schéma de câblage accompagnant le capteur fourni sur place pour
connecter les fils .
14
INSTALLATION—SUITE
Tableau 5). Deux vis à tôle (fournies au chantier) sont nécessaires
Figure 7, DÉTAIL A) .
Figure
DÉTAIL B: OPTION AG15
Figure 7, DÉTAIL B .
Figure
Figure 8, DÉTAIL B
8, DÉTAIL A) dans
Figure 8, DÉTAIL B),
SC-IOM-FR (10-22) 235310-G
