neige de 18 po (457 mm)
Le maximum pour le boîtier
adaptateur concentrique
est de 48 po (1219 mm)
7 . Installez le terminal d'évacuation au conduit à double paroi :
REMARQUE : Les longueurs minimale et maximale du conduit d'évacuation sont fonction des
exigences d'installation. Le conduit d'évacuation qui traverse l'adaptateur et le conduit d'air
d'admission doit être un conduit d'évacuation à double paroi et sans aucun raccord.
Figure 19
a . Consultez la
requise . Déterminez la longueur en additionnant les exigences :
(1) En partant du bas, le tuyau d'évent peut s'étendre jusqu'à 152 mm (6 pouces) sous la boîte
(2) Plus 6 pouces (152 mm) à travers la boîte
(3) Plus la longueur des crochets au-dessus de la boîte
(4) Plus l'épaisseur du toit
(5) Plus la hauteur du tuyau d'air de combustion extérieur au-dessus du toit
(6) Plus un minimum de 3 pouces (76 mm) au-delà du haut du tuyau d'admission d'air
(7) Le total est la longueur minimale de la section du tuyau d'évent—si le morceau réel de tuyau d'évent est
plus long, prolongez-le plus au-dessus du tuyau d'air de combustion—ne le prolongez pas de plus de 6
pouces (152 mm) sous la boîte
b . Assurez-vous que le tuyau de la terminaison d'échappement à double paroi se trouve dans la bonne orientation
et glissez le bout du tuyau à travers la boîte et dans le tuyau d'air de combustion . Positionnez le tuyau
d'échappement suivant les longueurs déterminées ci-dessus .
REMARQUE : Le conduit d'évacuation à double paroi ne doit pas être attaché au boîtier d'adaptateur.
Les supports sont fournis par l'installateur.
c . Connectez le tuyau d'échappement à double paroi au tuyau d'échappement à paroi simple ou de catégorie
III à l'aide d'un réducteur conique (voir
d . Scellez le tuyau d'échappement avec un scellant à base de silicone . Scellez complètement la circonférence
du tuyau dans l'ouverture de la boîte .
8 . Installez l'entrée d'air de combustion (voir
a . Sur l'extérieur, glissez l'entrée d'air de combustion par-dessus le tuyau d'échappement et fixez le collet sur le
tuyau d'air de combustion à l'aide de vis à tôle .
b . À l'aide d'un scellant à base de silicone, scellez l'ouverture dans le haut entre le tuyau d'échappement et
l'entrée d'air de combustion afin de prévenir les fuites .
9 . Installez la terminaison d'échappement (voir
10 . Installez le conduit intérieur d'air de combustion :
a . Attachez le tuyau d'air de combustion à paroi simple sur le collet de la boîte adaptatrice concentrique à l'aide
de vis à tôle . À l'aide d'un tuyau de 7 pouces (tailles 200–400), installez un agrandisseur conique tel que
Figure
montré dans la
b . Scellez les joints des conduits au moyen d'un ruban ou d'un scellant .
11 . Vérifiez la conformité à la
SC-IOM-FR (10-22) 235310-G
Dégagement pour la
(REMARQUE :

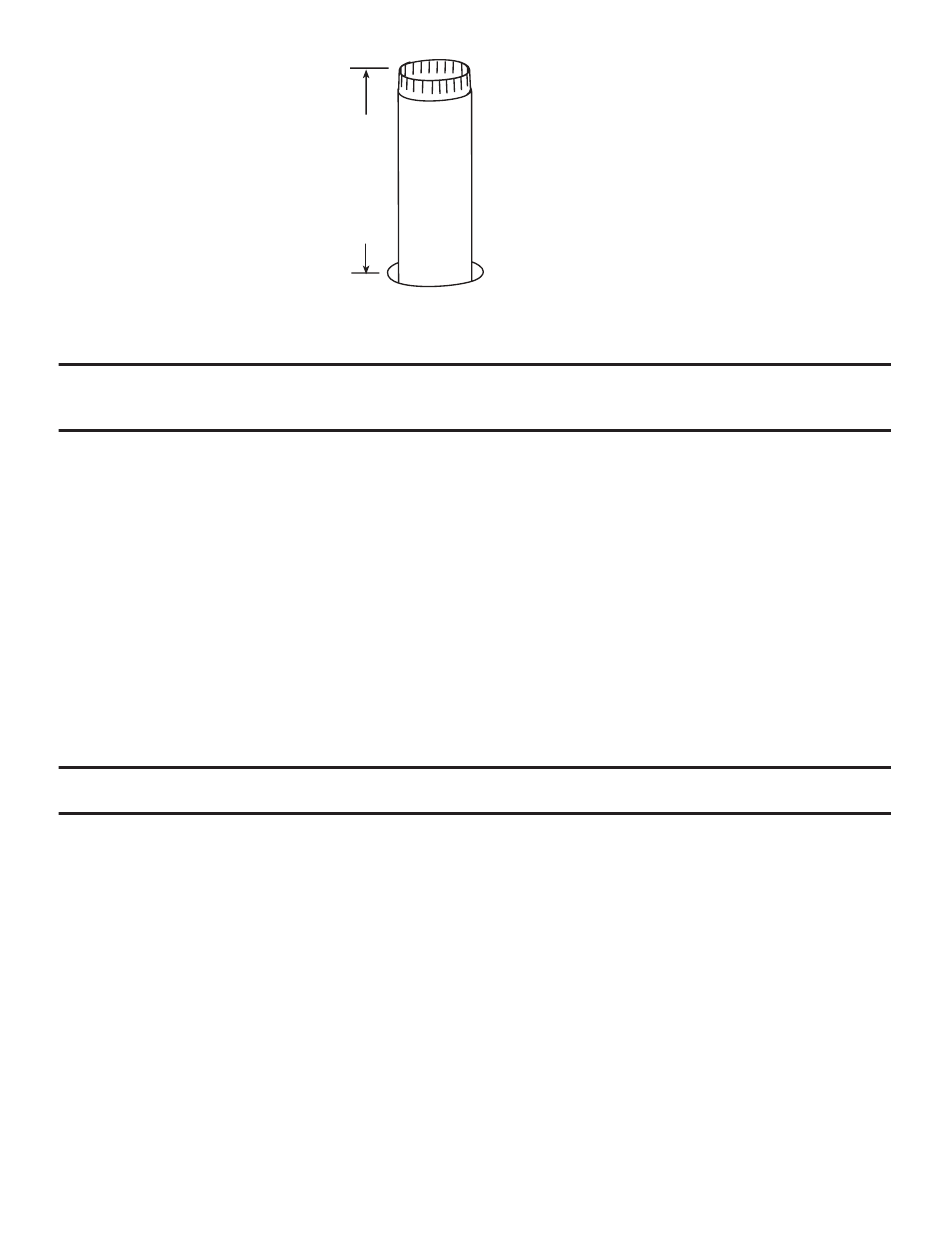

Figure 20. Conduite d'air de combustion à travers le toit
pour établir la longueur de chaque section de conduits ainsi que la longueur totale
Figure
Figure
Figure
14 .
Figure 17
et à toutes les exigences d'échappement spécifiques données ci-dessus .
Vue extérieure du boîtier adaptateur
concentrique fixé sur la face
intérieure du toit. Installez sur
l'ouverture du toit le solin fourni
sur place.
12) .
21) :
21) conformément à la
Figure
11 .
27
