1 . Déterminez l'emplacement dans lequel vous installerez le capteur dans les conduits :
a . Pour un capteur avec tube capillaire (option AG3), sélectionnez un emplacement de gaine de sorte que la
longueur minimale de tube capillaire soit à l'intérieur de la gaine .
b . Sélectionnez un endroit suffisamment éloigné de la sortie pour fournir un bon mélange de températures d'air
de refoulement .
• Selon la dernière édition de la norme 201 de l'AMCA, dans les conduits droits, l'air est généralement
bien mélangé avec un minimum de cinq conduits de même diamètre équivalant à la racine carrée
de 4AB/3,14. A et B sont les dimensions en coupe des conduits.
• Positionnez le capteur à au moins 96 pouces (2,435 mm) de la sortie de l'appareil.
• Si la longueur du conduit de refoulement est inférieure à 8 pieds (2.4 mètres), il est recommandé
d'utiliser une ailette de mélange pour mélanger l'air de refoulement. Ne montez pas le capteur
dans les conduits à la suite d'une séparation dans l'alimentation, car cela entraînera une perte
de contrôle dans le conduit qui ne loge pas le capteur.
c . Reportez-vous à la formule suivante pour calculer l'emplacement du capteur . Exemple : Les dimensions en
coupe des conduits sont 24 pouces × 12 pouces (610 mm × 305 mm) .
5 �������� �������� �������� �������� è�������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� é�������� �������� �������� �������� �������� �������� �������� �������� �������� �������� × �
5 �������� �������� �������� �������� è�������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� �������� é�������� �������� �������� �������� �������� �������� �������� �������� �������� �������� × �
2 . Déterminer l'orientation du capteur :
a . Dans les conduits horizontaux, positionnez l'ensemble de capteur en haut, au milieu du conduit, avec la sonde
du capteur descendant à la verticale dans le centre du flux d'air .
b . Dans les conduits verticaux, positionnez l'ensemble de capteur au milieu de la paroi latérale du conduit qui
correspond au centre supérieur de la sortie de refoulement .
3 . Installer le capteur dans les conduits :
a . Pour les unités avec option AG3 :
(1) Le ductstat et le capteur sont reliés par un tube capillaire fixé en permanence . Avant de raccorder les
conduits, retirez l'ampoule du capteur de tube capillaire avec le support de sa position d'expédition sur la
fournaise (voir
Chaufferette de conduit typique
Vue avant (refoulement)
DÉTAIL A

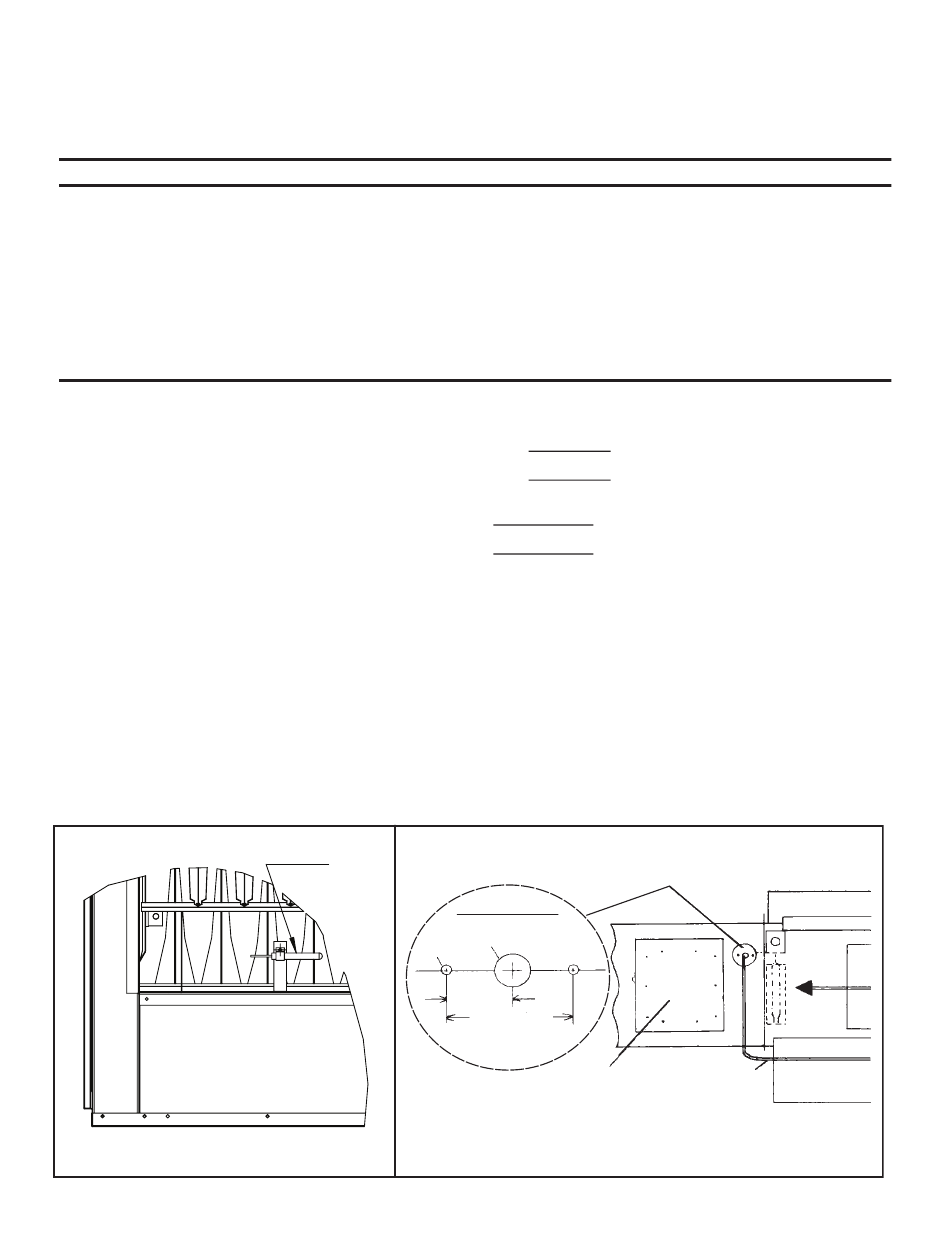

Figure 7. Installation de l'ampoule du capteur capillaire (option AG3)
SC-IOM-FR (10-22) 235310-G
REMARQUES :
Figure
7, DÉTAIL A) .
Bulbe de
thermostat
de conduit dans
l'option AG3
⅛ po (3,175 mm)
de diamètre
4 × 12 × 24
= 96 �������� �������� �������� �������� �������� ��������
3.14
4 × 305 × 610
= 2435 ���������������� �������� �������� �������� �������� ������� �������� �������� ��������
3.14
Position des trous
½ po (12,7 mm)
de diamètre
¾ po (19,05 mm)
1½ po (38,1 mm)
Panneau d'accès
DÉTAIL B
Débit d'air
Tube capillaire
allant au thermostat
de conduit
