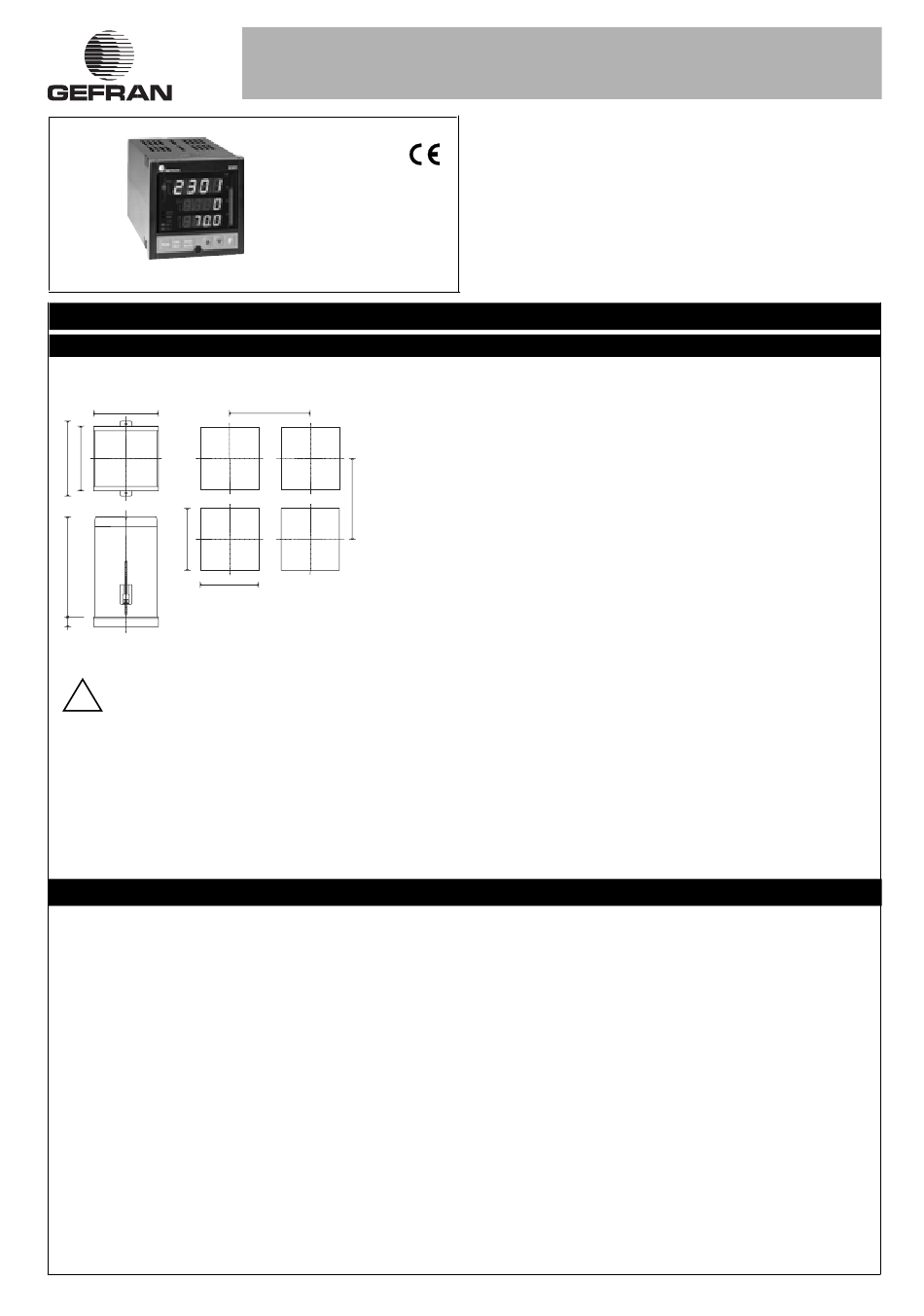

gefran 2301 Manuel D'utilisation

AUDIN - 7 bis rue de Tinqueux - 51100 Reims - France - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
96
108 96
92
157
10
! Pour une installation correcte, respecter les
avertissements contenus dans le présent
manuel
E
NTREÉS
Précision 0,2% p.e.. ± 1 digit. Temps d'acquisition 2ms
Pont de jauges
350Ω (pour pression, force, etc.), sensibilité 1,5/2/2,5/3/3,3mV/V, polarisation positive, symétrique et négative.
Potentiomètre > 350Ω, Ri > 10 MΩ
C.C. - Linéaires
0...50mV/ -25...25mV/ -50...0mV/ 0...60mV/ -30...30mV/ -60...0mV/ 0...100mV/ -50...50mV/ -100...0mV/ 0...1V/ -500...500mV/ -1V...0V/
0...10V / -5...5V / -10V...0V
Pour toutes les entrées de tension Ri > 1MΩ / 0...20mA, 4...20mA, Ri = 5Ω. Possibilité de linéarisation personnalisée en 32
segments.
Entrées auxiliaires
Deux consignes externes analogiques de franchissement de seuil absolu ou asservi à la consigne locale. 0...10V, Ri> 1MΩ /
0...20mA, Ri = 10Ω / 4...20mA, Ri = 10Ω
Logiques
Opto-isolées 1500V. 2 entrées avec fonction configurable: reset mémorisation alarmes, reset mémorisation crête, contrôle
calibration, validation des consignes externes, fonction Hold.
AUDIN - 7 bis rue de Tinqueux - 51100 Reims - France - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
2301

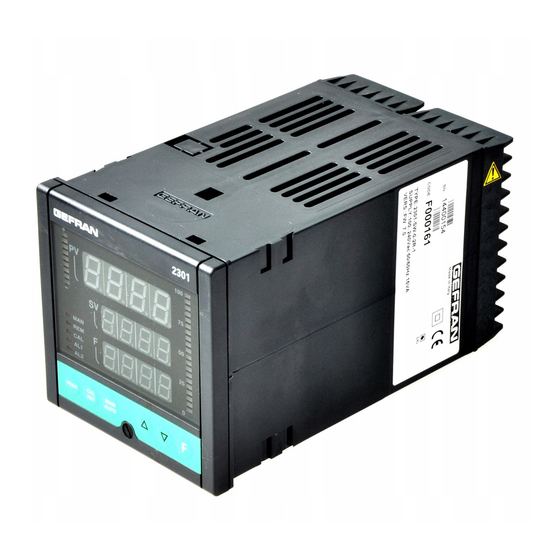

RÉGULATEUR CONFIGURABLE
ISO 9001
1 • INSTALLATION
• Dimensions d'encombrement et de découpe
Montage encastré.
Dimensions frontales: 96x96mm./3,78"x3,78" (1/4DIN); profondeur:159mm /6,26"
Dimensions de découpe: 92 (+0,8/-0)x92 (+0,8/0)mm/3,62" (+0,03/-0)x3,62"
115
(+0,03/-0)".
Pour bloquer l'appareil, insérer les deux blocs à vis dans les guides en queue
d'aronde, diagonalement l'un par rapport à l'autre, et serrer les vis. Pour
monter plusieurs appareils côte à côte ou en colonne, utiliser les blocs de
serrage en respectant les dimensions de découpe:
115
côte à côte - Base (96 x n)-4 / (3,78 x n)-0,15" Hauteur 92 (+0,8/-0) /
empilés
MARQUAGE CE: conformité CEM (compatibilité électromagnétique) dans le
92
respect de la Directive 89/336/CEE par référence aux Normes générales CEI-
EN61000-6-2 (immunité en milieu industriel) et EN50081-1 (émission en
milieurésidentiel).
Conformité BT (basse tension) dans le respect de la Directive 73/23/CEE,
modifiée par la Directive 93/68.
MAINTENANCE: les réparations devront être exclusivement effectuées par
un personnel qualifié ou ayant reçu une formation appropriée. Couper
l'alimentation de l'instrument avant d'accéder à ses composants intérieurs.
Ne pas nettoyer le boîtier à l'aide de solvants dérivés d'hydrocarbures
(trichloréthylène, essence, etc.). L'utilisation de ces solvants compromettrait la
fiabilité mécanique de l'instrument. Pour nettoyer les éléments extérieurs en
plastique, utiliser un chiffon propre légèrement humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: GEFRAN met à disposition un service
d'assistance technique. La garantie ne couvre pas les défauts causés par une
utilisation de l'instrument non conforme aux mode d'emploi.
2 • CARACTERISTIQUES TECHNIQUES
MANUEL D'UTILISATION
VERSION SOFTWARE 7.0
Code 80384 / Édition 0.1 - 07/02
3,62" (+0,03/-0)
- Base 92 (+0,8/-0) / 3,62" (+0,03/-0) Hauteur (96 x n)-4 /
(3,78" x n)-0,15" où n indique le nombre d'instruments.
1
